5.2.2. Снятие и установка электромоторов привода заслонок

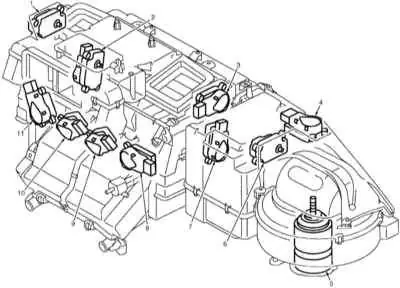

Электромоторы привода воздушных заслонок кондиционера воздуха

1 — Э/м привода заслонки левого воздуховода обдува стекла
2 — Э/м привода левой перекрывающей заслонки
3 — Э/м привода заслонки правого воздуховода обдува стекла
4 — Э/м регулятора заслонки угольного фильтра
5 — Э/м вентилятора
6 — Э/м привода заслонки переключателя режимов циркуляции 		7 — Э/м привода правой перекрывающей заслонки
8 — Э/м привода заслонки воздуховода правого ножного колодца
9 — Э/м привоода левой заслонки подачи свежего воздуха
10 — Э/м привоода правой заслонки подачи свежего воздуха
11 — Э/м привода заслонки воздуховода левого ножного колодца

Модель кондиционера без автоматики комфорта

Вентиляционные заслонки перемещаются с помощью электромоторов. Электромоторы закреплены на блоке отопителя/кондиционера. Для доступа к электромоторам необходимо снять различные крышки.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Заслонка свежего воздуха/циркуляции: Снимите крышку под вещевым ящиком, обратитесь к соответствующему разделу.
3. Заслонка смешивания воздуха правая: Снимите крышку под вещевым ящиком, обратитесь к соответствующему разделу.
4. Заслонка смешивания воздуха левая: Снимите крышку под панелью приборов со стороны водителя, обратитесь к соответствующему разделу.


Заслонка района расположения ног

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку под панелью приборов со стороны водителя, обратитесь к соответствующему разделу.
2. Снимите нижнюю часть панели приборов со стороны водителя, обратитесь к соответствующему разделу.
3. Снимите радиоприёмник и карман под радиоприёмником, обратитесь к Разделу Снятие и установка радиоприёмника.
4. Выньте демпфирующий материал.


Вентиляционные заслонки

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите блок отопителя и кондиционера, обратитесь к соответствующему разделу.
2. Снимите радиоприёмник и карман под радиоприёмником, обратитесь к Разделу Снятие и установка радиоприёмника.
3. Выньте демпфирующий материал.

4. Выверните 3 винта (стрелки на иллюстрации) и снимите электромотор (1).

5. Рассоедините разъём (2) электромотора.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.

После установки необходимо отрегулировать электромоторы привода вентиляционных заслонок на блоке управления. На СТО для этой цели имеется специальный диагностический прибор.
