Изготовление переходной рамки с 1.5 на 1 DIN для магнитолы в Chrysler

Чуть не купил переходную рамку с 1.5 на 1 DIN в разобранном собрате Chrysler. Продавец не хотел отдавать её за 500 рублей и настойчиво просил 800. Жаба душила меня плотно. Приехав домой, прошерстил просторы интернета — минимальный ценник на такие рамки от 1000 рублей. Жаба сдавила горло ещё сильнее и душила изо всех сил. В итоге она победила. Решил попробовать сделать рамку самостоятельно. Вот что из этого получилось.

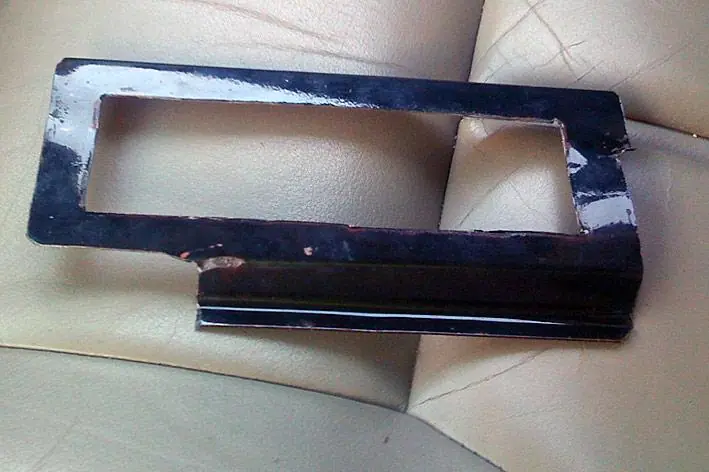

На такой конструкции у меня крепилась магнитола. Висела чудом. Эта штука досталась от предыдущей хозяйки.

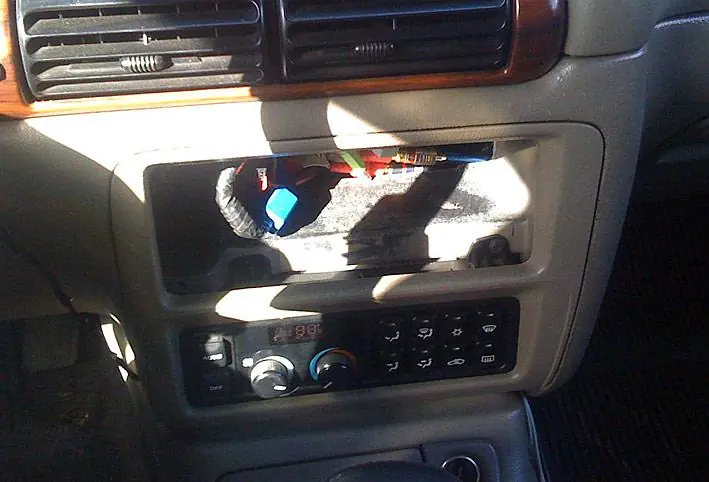

Посадочное место для магнитолы:

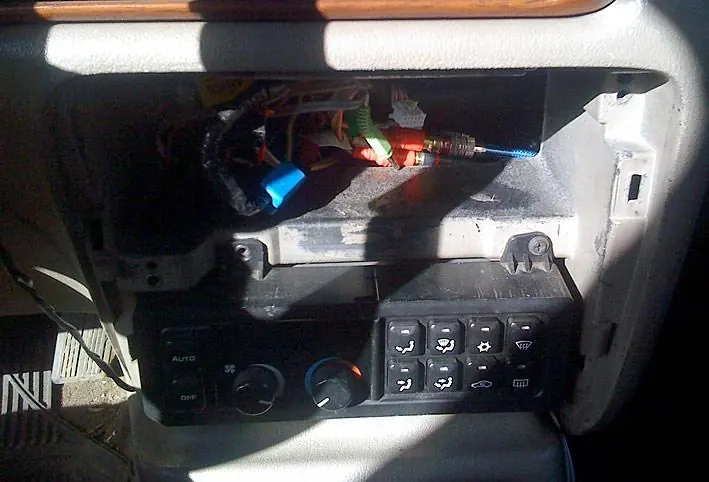

Без декоративной штатной накладки:

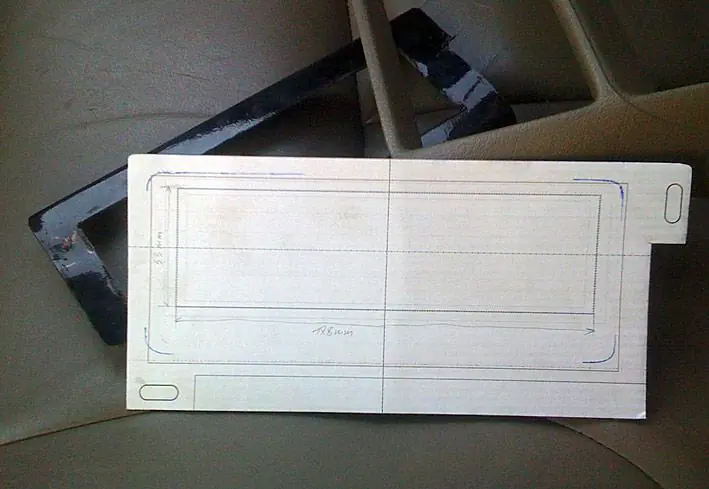

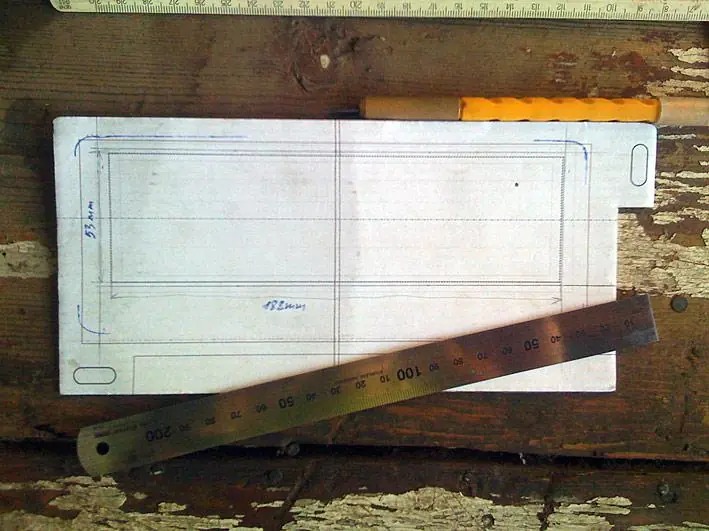

После измерений в Corel был начерчен шаблон. На следующий день его примерили, и, поняв, что ошибся, ещё раз перемерял посадочное место и провёл расчёты в Corel. В итоге получился шаблон, распечатанный и наклеенный для плотности на кусок картона.

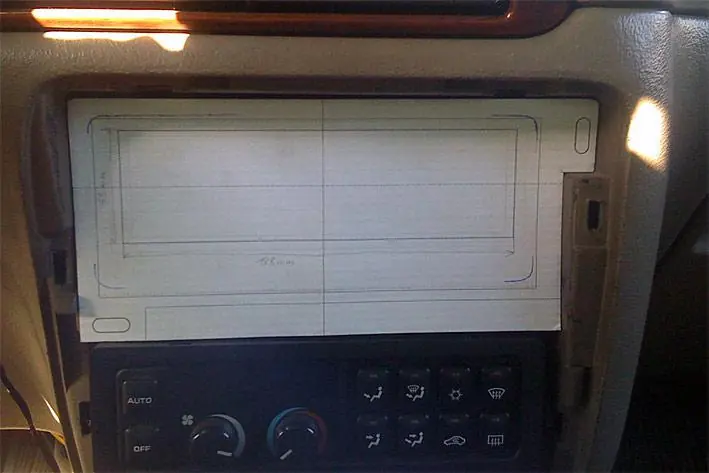

После многократных подгонок и подрезок шаблон наконец-то встал на своё место как нужно.

Последняя корректировка по месту: подвинул влево на 2 мм и вниз на 1 мм.

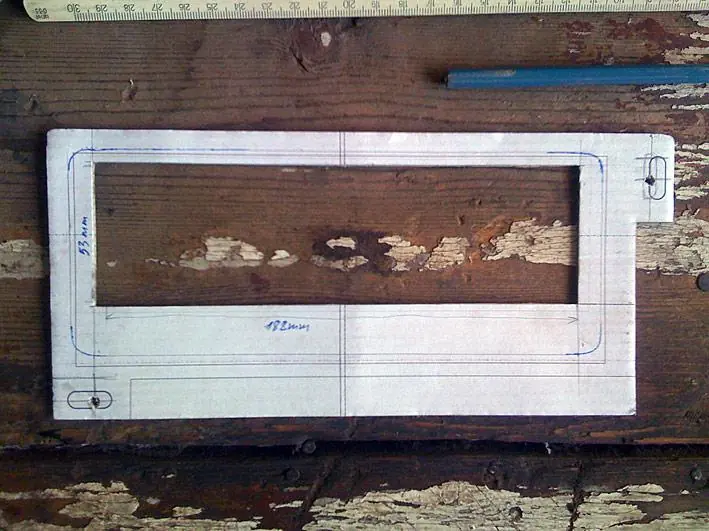

После тщательных замеров крепёжной рамки магнитолы штангенциркулем и разметки удалил середину.

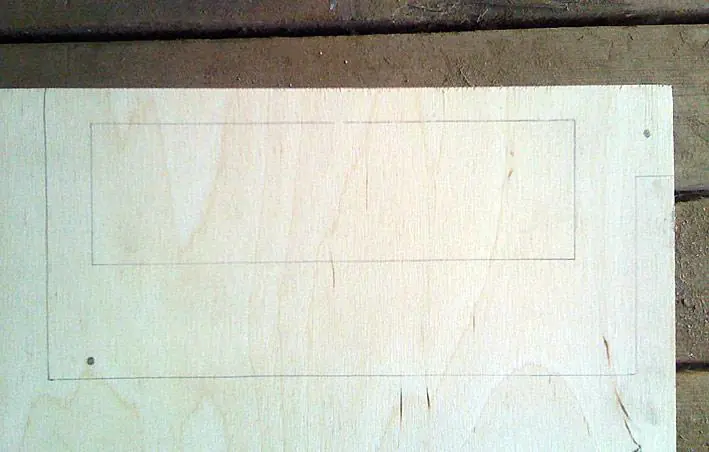

Затем шаблон перенёс на фанеру толщиной 10 мм.

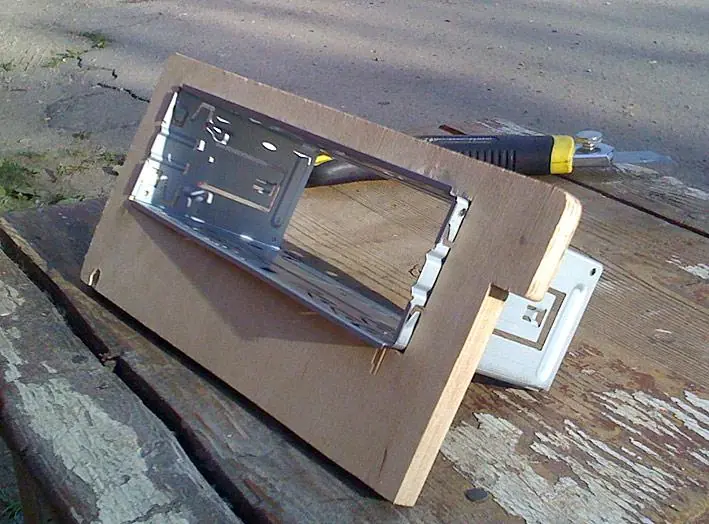

Примерка:

Пояснение: глубина посадочного места от штатной декоративной крышки составляла 19 мм. Сначала думал вырезать две детали из фанеры по 10 мм, склеить и снять рубанком 1–1.5 мм. Лицевую панель покрасить в чёрный цвет. Но покраска фанеры не прельщала из-за неэстетичности. Выход нашёлся на… мусорка в гаражах.

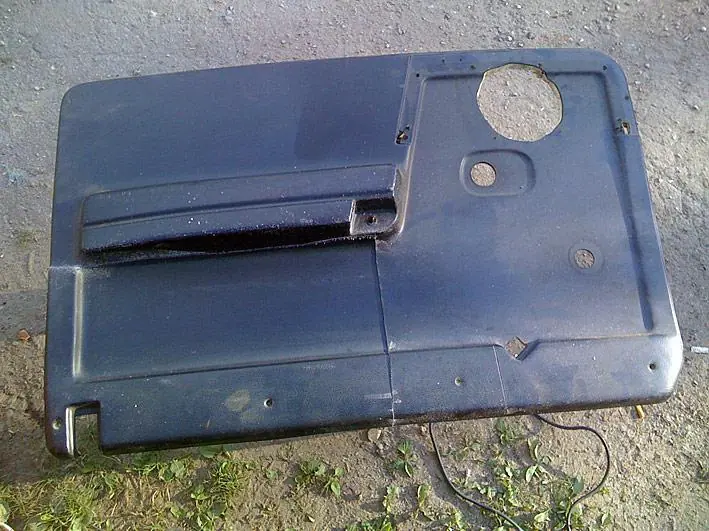

В одном из контейнеров торчали две обшивки от какой-то машины. Цвет лицевых панелей — почти чёрный (тёмно-синий или тёмно-серый). В одной панели была порезана дырка под динамик. Вторая панель грязная, но целая.

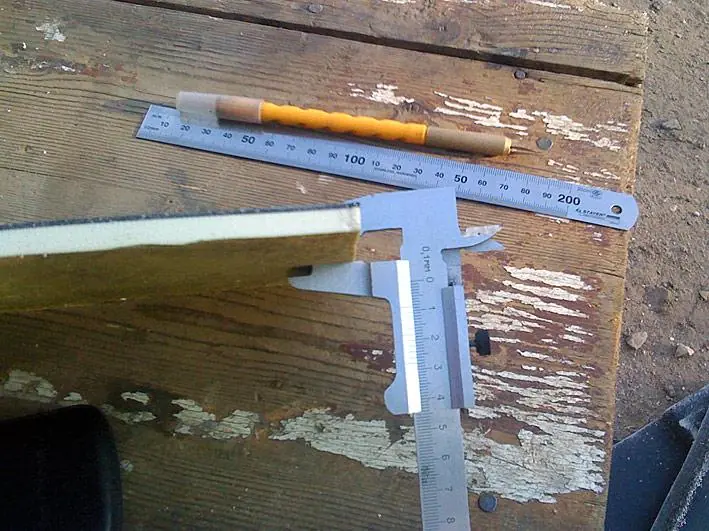

Сначала хотел снять кусок чёрного винила и приклеить на фанеру. Подложка в обшивке, похоже, из плотного пенополиуретана (режется ножом). Главное — её толщина была ровно 9 мм!

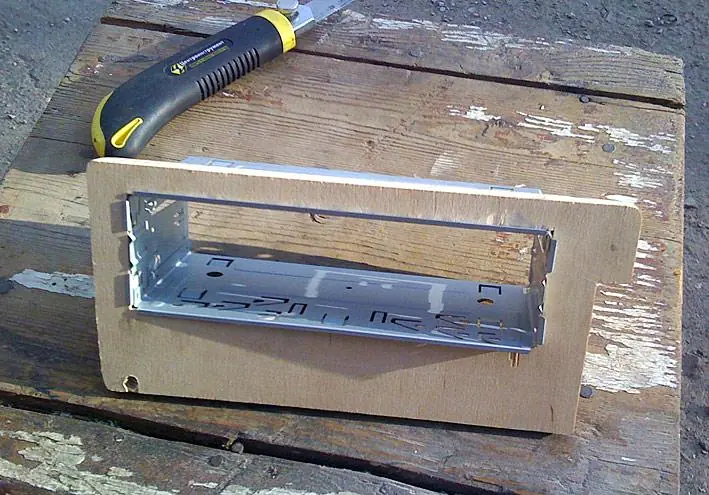

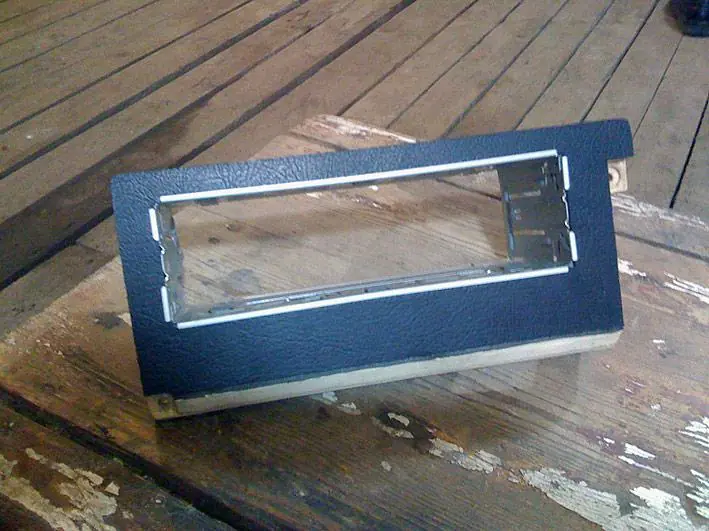

По шаблону вырезал нужный кусок и склеил с фанерой клеем “Момент-Столяр” (ПВА). Примерка:

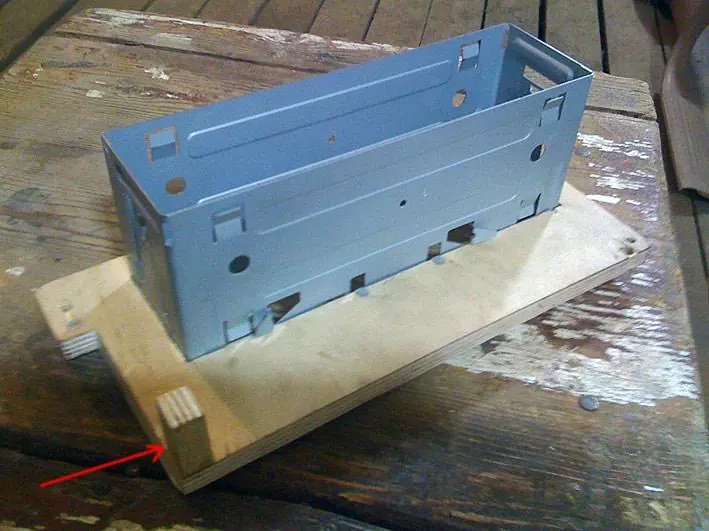

Новая проблема: для крепежа переходной рамки (как и оригинальной магнитолы) используются два отверстия под саморезы, расположенные по диагонали. Приложив вырезанную рамку, обнаружил люфт по диагонали. Чтобы его устранить, приклеил дополнительную опорную ножку (указана стрелкой).

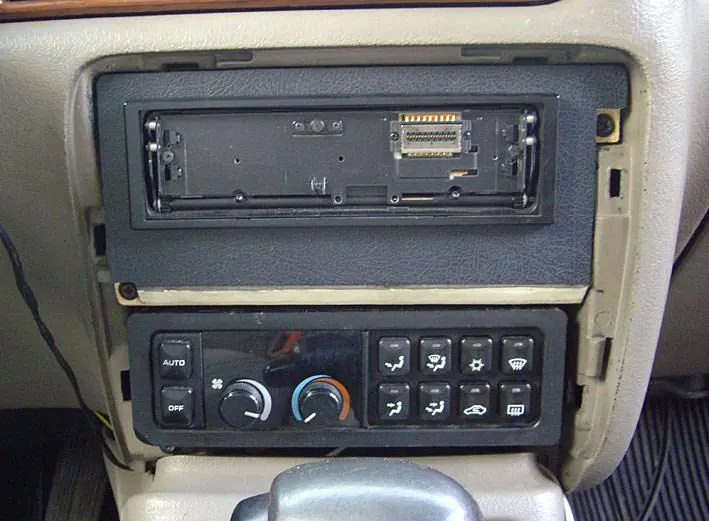

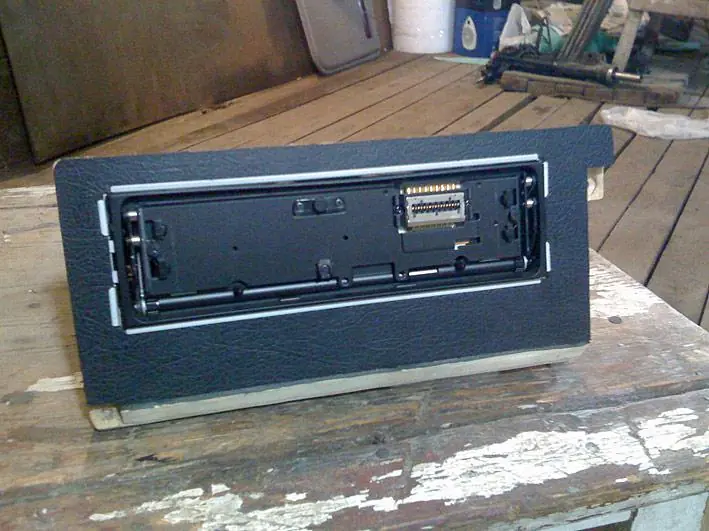

Низ готовой рамки сточил под углом 45 градусов из-за особенностей штатной декоративной рамки. Окончательная примерка с вставленной магнитолой:

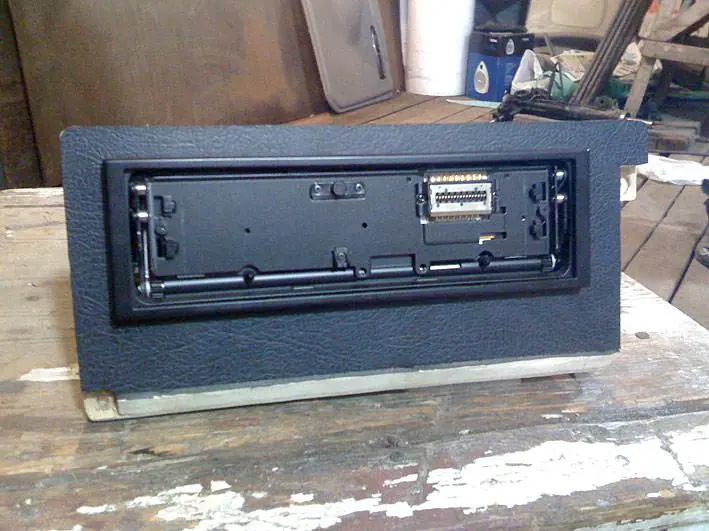

Добавлена пластиковая рамка магнитолы. Собственно, готовое изделие:

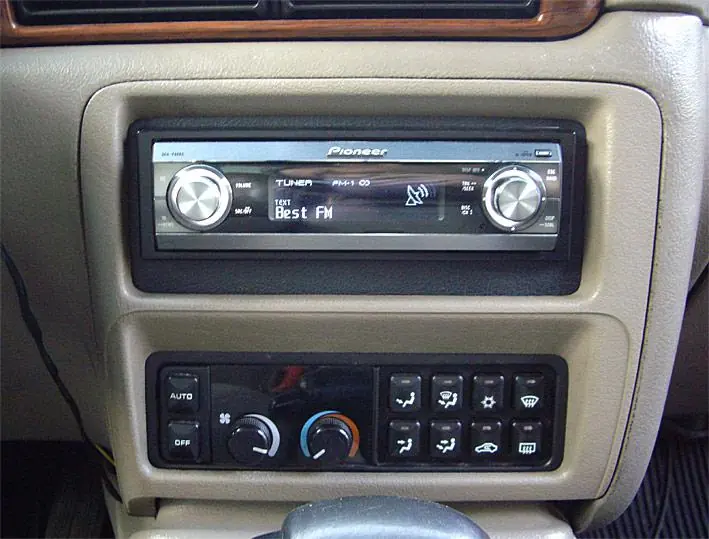

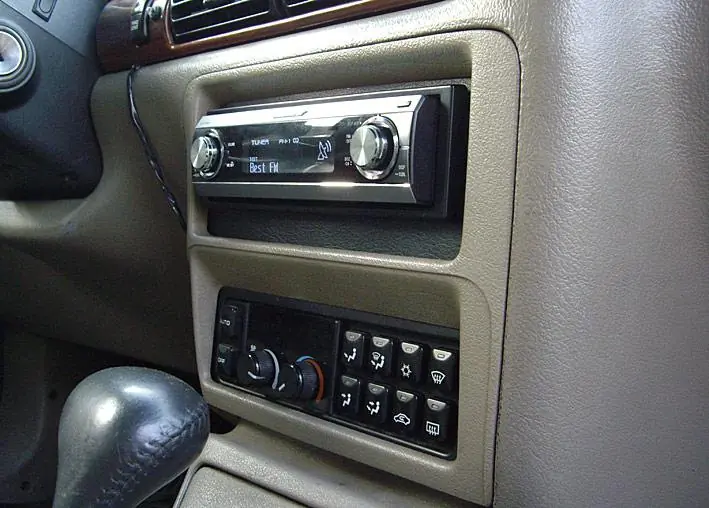

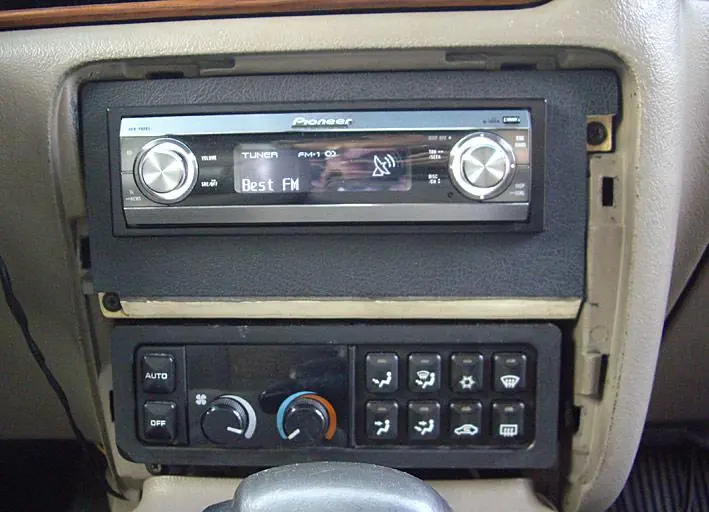

Так выглядит рамка на своём месте. Извиняюсь за качество фото: забыл дома фотоаппарат, снимал на телефон.

Последняя фотография сделана ночью при свете светодиодного фонарика.
