12.5. Снятие и установка верхних рычагов передней подвески (модели Galant 1994 - 1998 г.г. вып.)

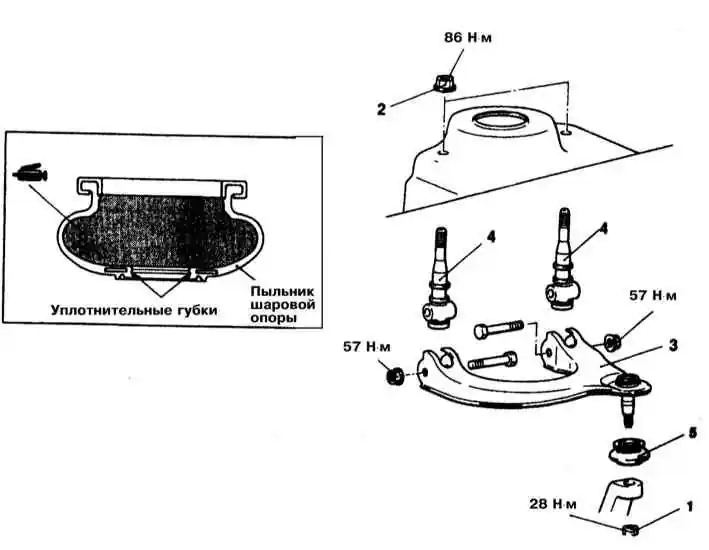

Конструкция сборки верхнего рычага подвески (модели Galant 1994 ÷ 1998 г. вып.)

1 — Шаровая опора крепления верхнего рычага к поворотному кулаку
2 — Самоконтрящиеся гайки крепления верхних опор рычага
3 — Сборка верхнего рычага

4 — Осевые опоры верхнего рычага подвески
5 — Защитный чехол шаровой опоры


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Конструкция сборки верхнего рычага подвески (модели Galant 1994 ÷ 1998 г.г. вып.) показана на иллюстрации.
2. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.

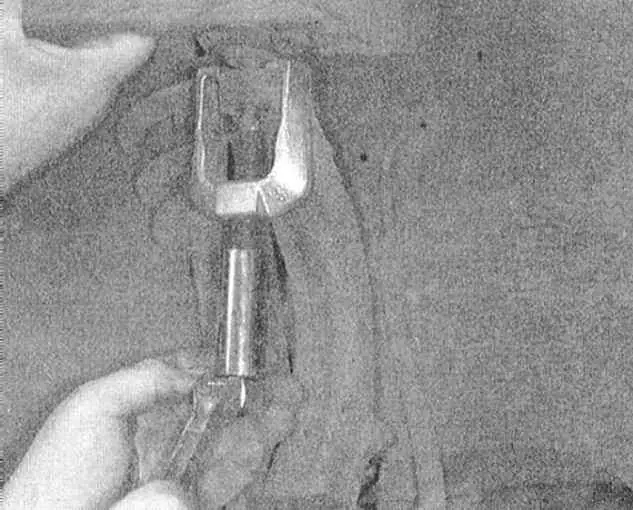

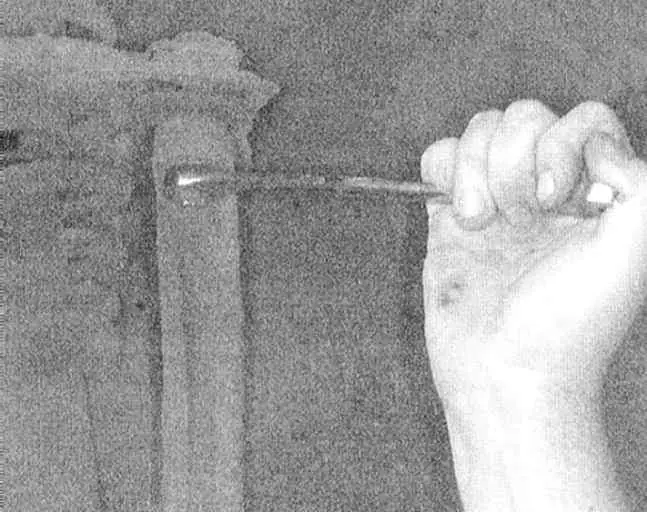

3. Высвободите верхнюю шаровую опору из сборки поворотного кулака.

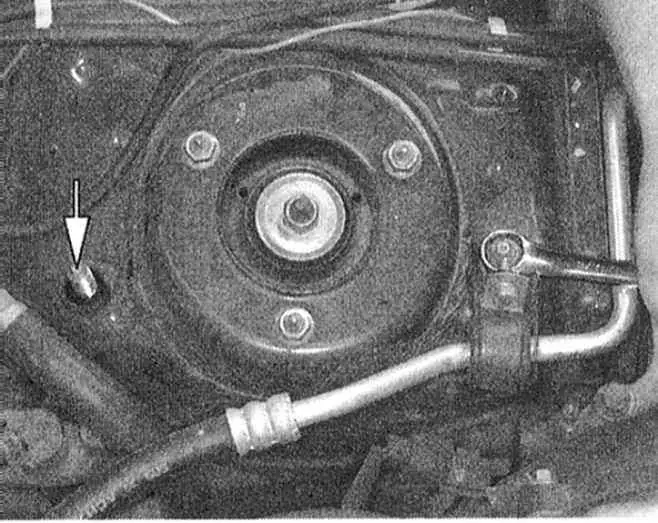

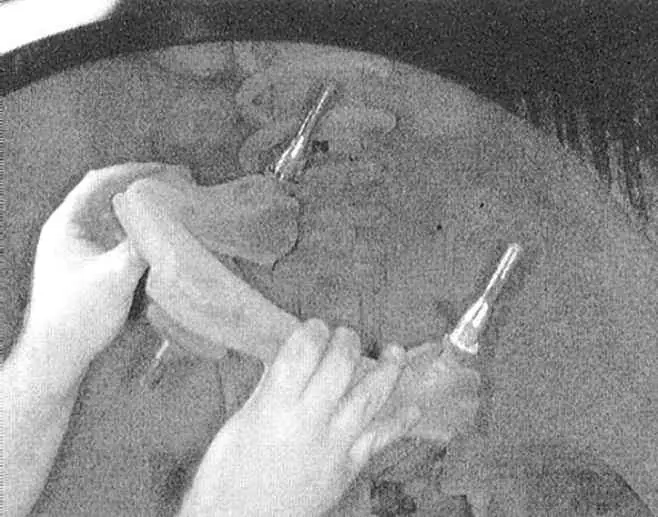

4. Отдайте гайки крепления осевых опор верхнего рычага к кузовному элементу.

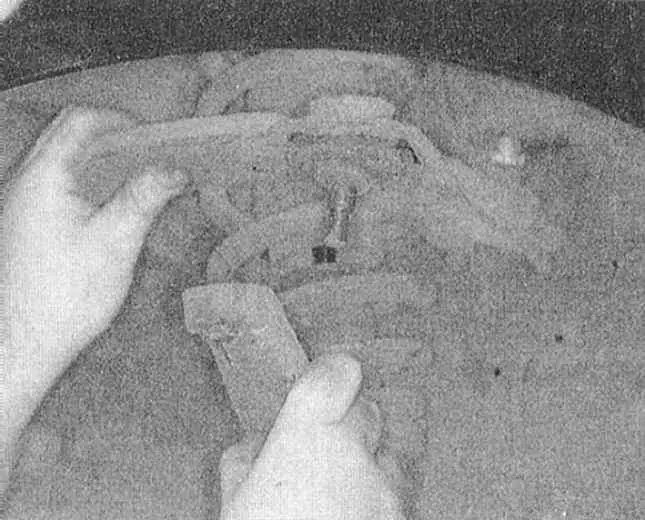

5. Снимите сборку верхнего рычага.

6. Выверните сквозные болты крепления осевых опор рычажной сборки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите осевые опоры на сборку верхнего рычага подвески и отрегулируйте углы их установки. Требуемое значение составляет 84° ÷ 86°.

2. Затяните гайки сквозных болтов крепления осевых опор с требуемым усилием (57 H•м).

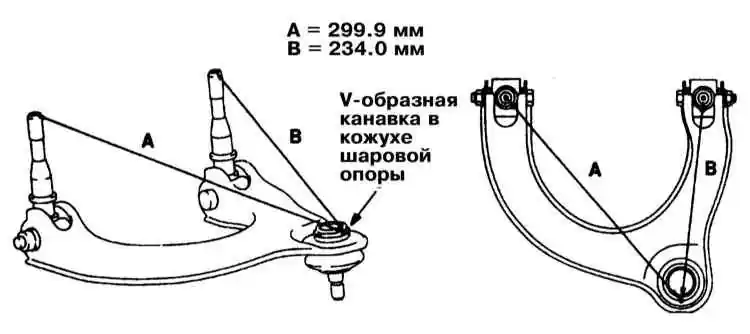

3. Проверьте правильность установки осевых опор путем измерения установочных расстояний А и В. Требуемые значения составляют 299.9 мм для А и 234.0 для В.
4. Закрепите сборку верхнего рычага на кузове автомобиля, затянув новые самоконтрящиеся осевых опор с требуемым усилием (86 H•м).
5. Посадите верхнюю шаровую опору в сборку поворотного кулака и закрепите ее новой самоконтрящейся гайкой, затянув последнюю с усилием 28 H•м.
6. Установите переднее колесо и опустите автомобиль на землю.
7. В заключение выполните регулировку углов установки передних колес.
