3.1.16. Крепления двигателя

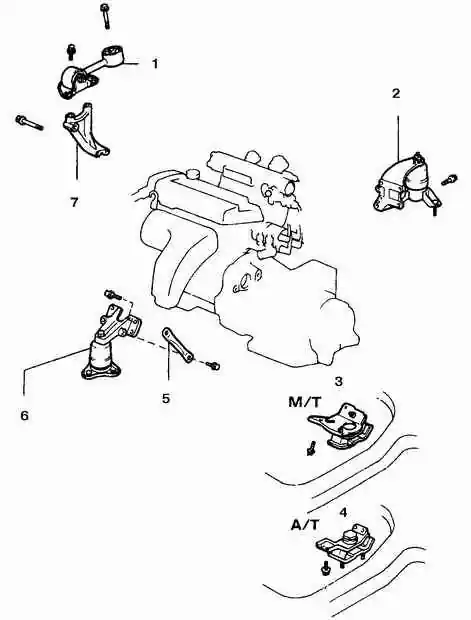

Типичные крепления 4-цилиндрового двигателя

1. Тяга, регулирующая смещение двигателя
2. Задняя опора двигателя
3. Механическая коробка передач
4. Автоматическая коробка передач
 5. Крепление коллектора
6. Передняя опора двигателя
7. Кронштейн двигателя

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля. Установите домкрат под масляный поддон.
2. Осмотрите резиновые амортизаторы опор на наличие износа и повреждений, при необходимости замените их.
3. Проверьте, чтобы болты опор были крепко затянуты.
4. Проверьте, не изношены ли сами опоры.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора. Поднимите и закрепите переднюю часть автомобиля.
2. Чтобы снять правую опору, скрутите гайку и достаньте сквозной болт.
3. Скрутите гайки крепящие опору к кронштейну и снимите опору.
4. Чтобы снять заднюю опору, достаньте три резиновых пробки и скрутите гайки опоры.
5. Чтобы снять переднюю опору, скрутите гайку, крепящую ее к кронштейну двигателя, и выкрутите три болта крепящих опору к кузову.
6. Установка производится в обратном порядке.
