5.2.6. Снятие и установка дефлекторов систем отопления, вентиляции и К/В

Боковые дефлекторы

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Перед снятием левого дефлектора выполните следующие действия:
    • Снимите деревянную планку и разъедините разъем выключателей подсветки панели приборов и регулировки наклона фар;

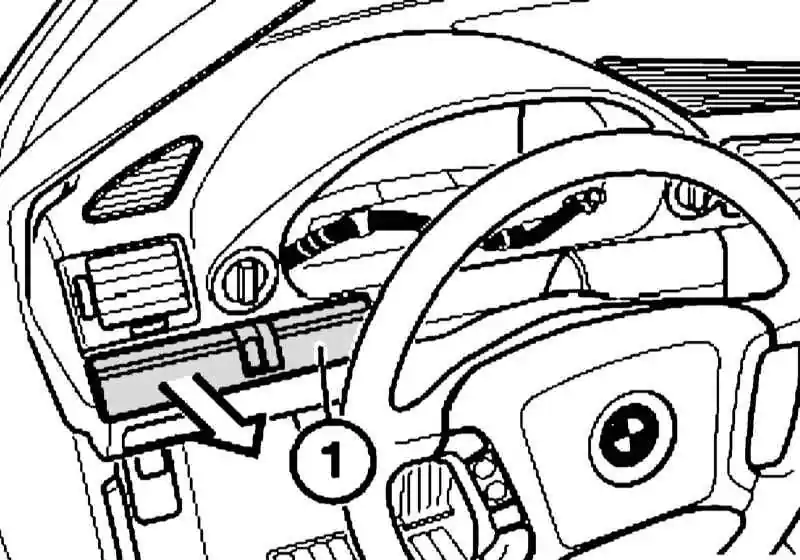

Деревянная планка
    • Выверните верхние (без прокладочной шайбы) и нижние (с прокладочной шайбой) болты крепления и снимите левый вещевой ящик. Отцепите трос разблокировки стояночного тормоза.
Крепеж левого вещевого ящика
  1. Перед снятием правого дефлектора выполните следующие действия:

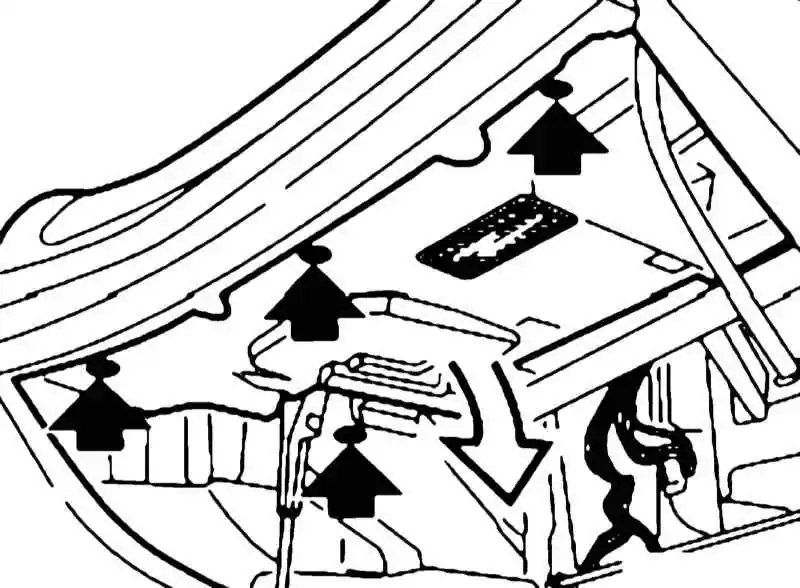

    • Откройте и наклоните вниз вещевой ящик. Выверните винты и отогните верхнюю часть облицовки вещевого ящика;

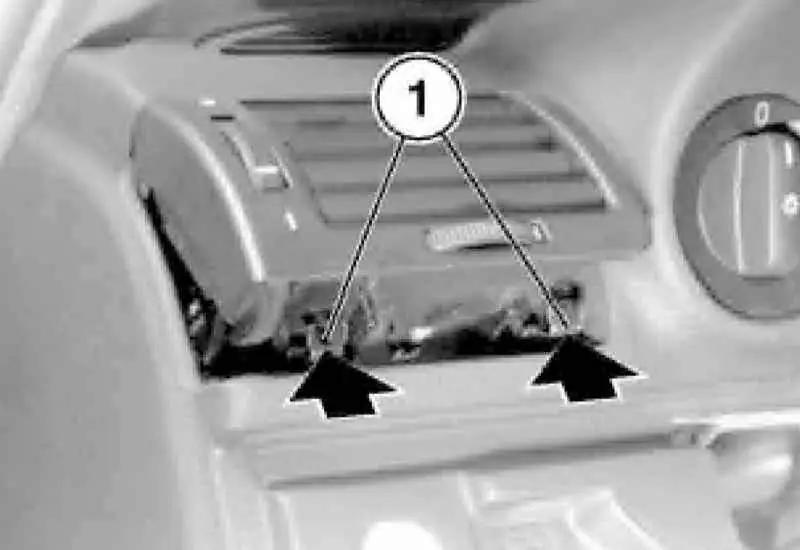

Фиксаторы левого бокового дефлектора
    • Разъедините разъемы выключателя и лампы освещения вещевого ящика и снимите облицовку.
  1. Закройте дефлектор. Отведите звукоизоляцию (1) немного вниз, чтобы обеспечить доступ к обоим фиксаторам дефлектора.
  1. Отожмите сначала один, затем второй фиксатор дефлектора. Чтобы отжатый фиксатор не заблокировался, установите между нижней кромкой дефлектора и его гнездом тонкую широкую пластину (приспособление № 00 9 300).
  1. Отделите от дефлектора рукав подачи воздуха.

Верхний и центральные дефлекторы

При снятии дефлекторов моделей с интегрированной системой отопления и К/В перейдите к параграфу 6. В параграфах с 1 по 5 описываются подготовительные операции при снятии дефлекторов моделей с регулировкой системы К/В.


 ПОРЯДОК ВЫПОЛНЕНИЯ

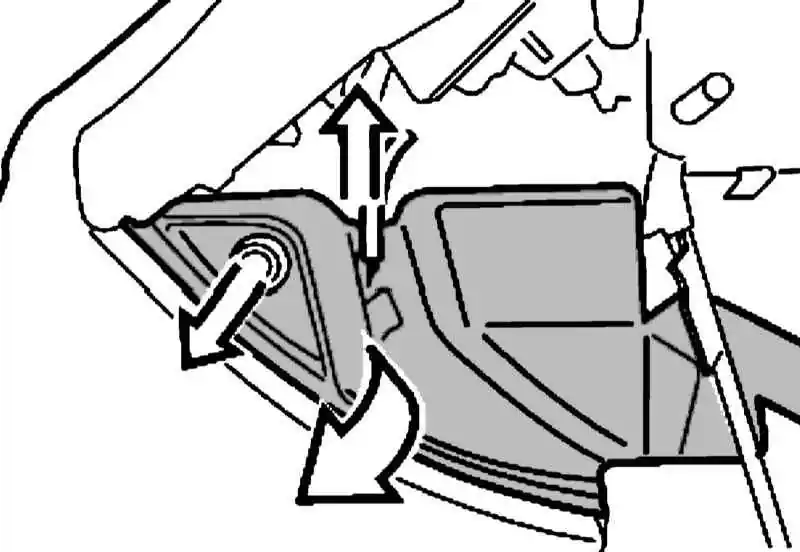

  1. Выверните винт (1), немного приподнимите панель облицовки (2) ножного колодца переднего пассажира и снимите ее движением на себя (3).

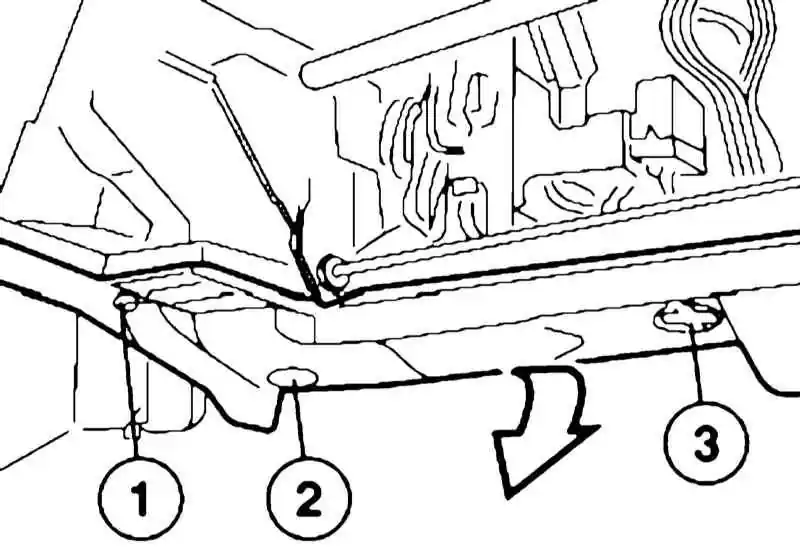

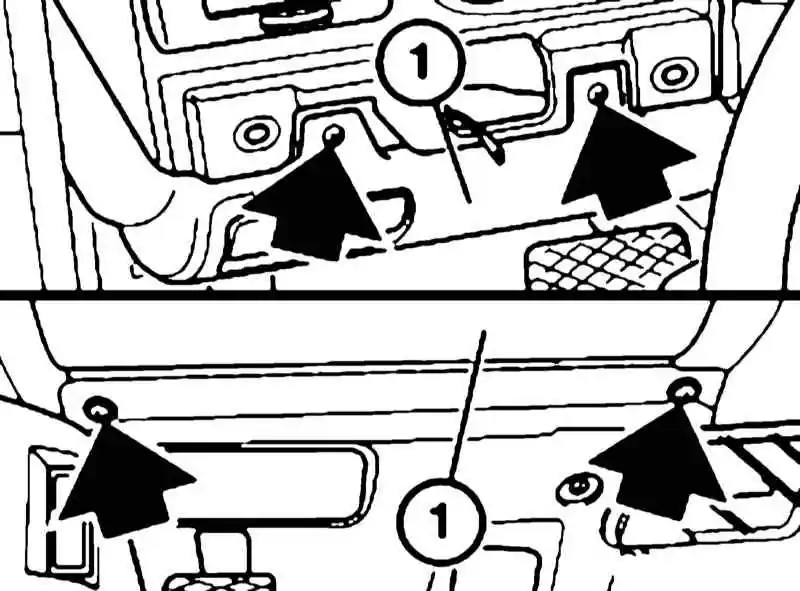

  1. Выверните болты (1) и выньте заклепки (2 и 3) крепления нижней панели правого вещевого ящика. Оттяните облицовку вперед, снимите и разъедините разъем зуммера.
  1. Откройте и наклоните вниз вещевой ящик. Выверните винты и отогните верхнюю часть облицовки вещевого ящика (см. иллюстрацию). Разъедините разъемы выключателя и лампы освещения вещевого ящика и снимите облицовку.
  1. Выньте заклепки, движением вверх разъедините разъем и снимите боковые облицовочные панели. Выньте из креплений воздуховод в ножном колодце.

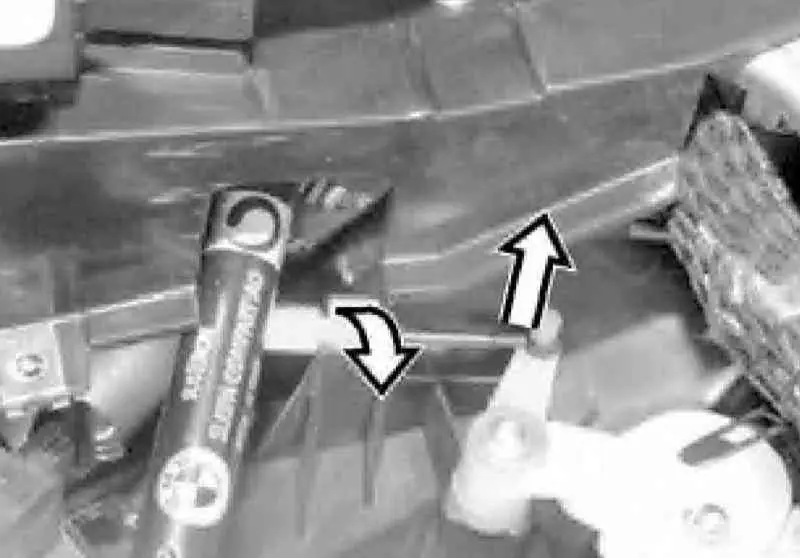

  1. Отцепите трос привода заслонки регулировки температуры воздуха.

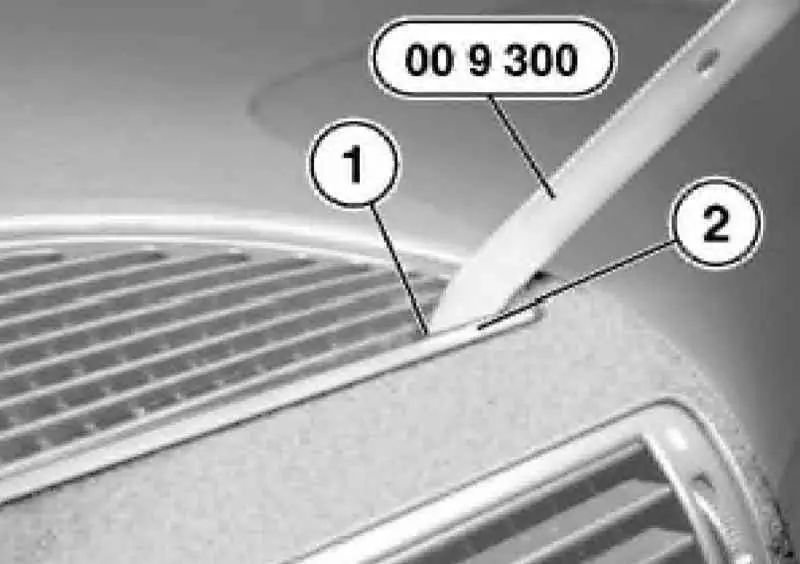

  1. Введите приспособление № 00 9 300 между верхним дефлектором (1) и рамой (2).

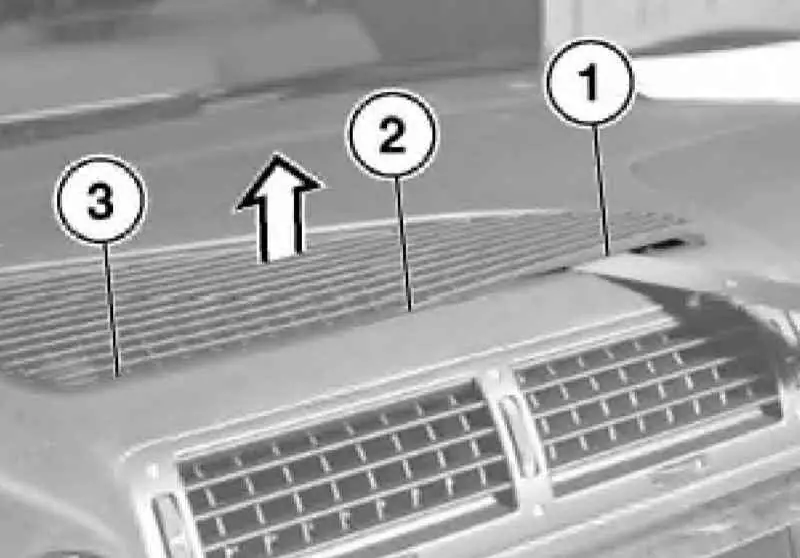

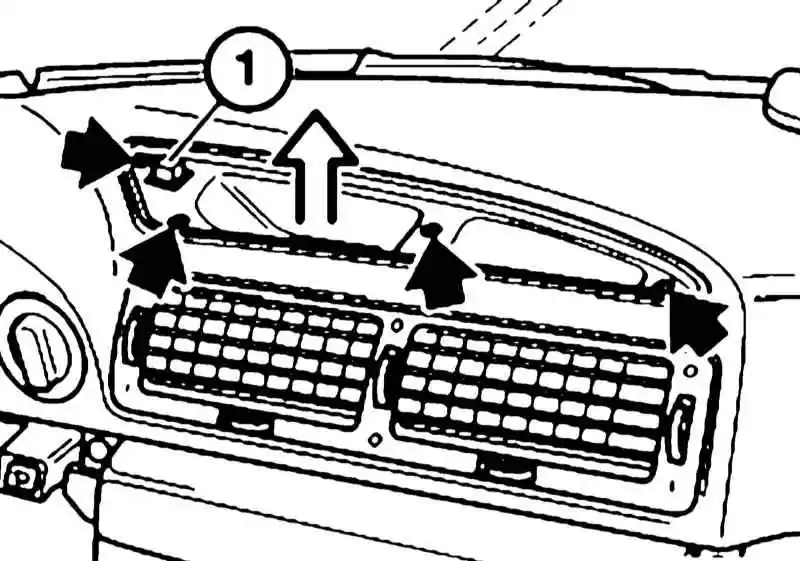

  1. Последовательно разожмите фиксаторы верхней решетки в точках (1-3), подцепите и снимите решетку.
  1. Выверните винты. Подцепите и снимите раму сопел вентиляции, разъедините разъем К/Л (1).

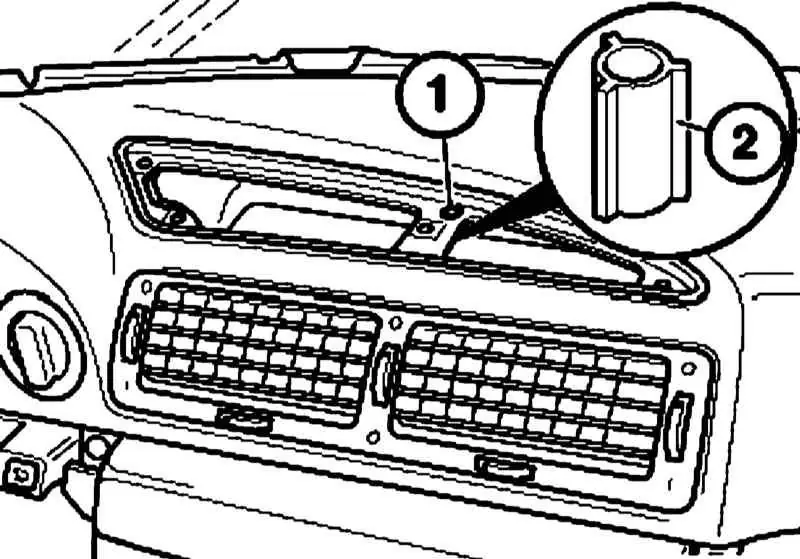

  1. Выверните винт (1) и выньте проставку (2).

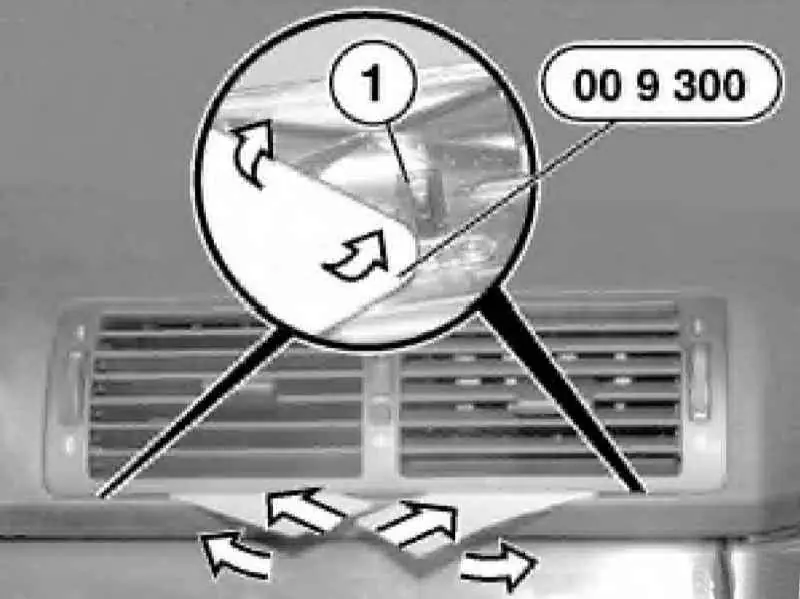

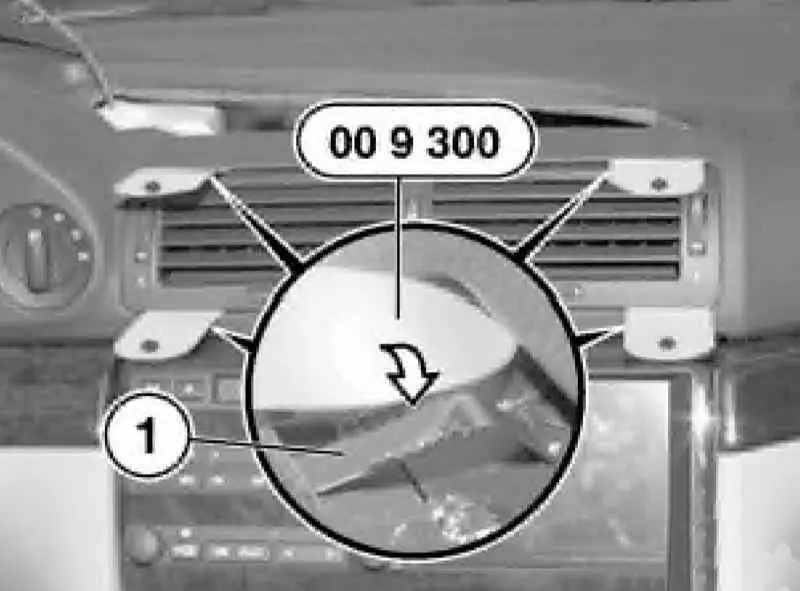

  1. Закройте дефлектор, отожмите его немного вверх и введите оба приспособления № 00 9 300 внизу в щель между дефлектором и панелью приборов, так чтобы отжать фиксаторы (1).
  1. Аналогичным образом отожмите верхние фиксаторы.
  1. Просуньте обе руки в проем верхнего дефлектора и вытолкните центральные дефлекторы изнутри.
  2. Установка производится в обратном порядке.

Дефлектор в задней части салона

В зависимости от комплектации под дефлектором может быть установлена панель управления отопителем или декоративная планка. В любом случае снятие дефлектора производится одинаково.


 ПОРЯДОК ВЫПОЛНЕНИЯ

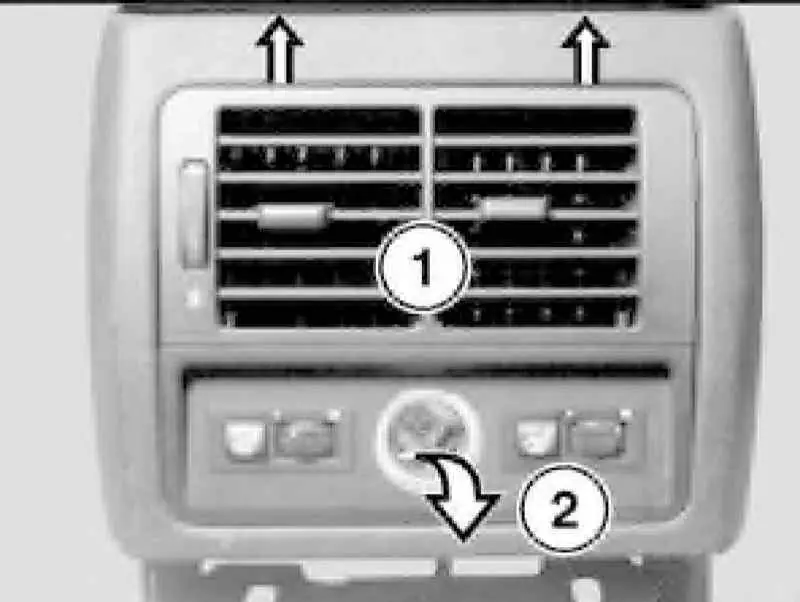

  1. Немного отожмите друг от друга дефлектор (1) и панель управления отопителем (2). Отожмите фиксаторы и выведите панель управления отопителем сначала из верхнего направляющего паза, затем оттяните дефлектор вверх и снимите панель управления.
  1. Сместите дефлектор вниз на величину около 35 мм и выведите из углублений в направляющих пазах.
  2. Для установки заведите дефлектор (1) в углубления в середине направляющих пазов и вставьте до конца движением вверх. После этого установите декоративную планку или панель управления отопителем.
