Установка автомагнитолы VARTA V-AVM711D в Nissan Note

Мультимедиа 7 Июля 2024

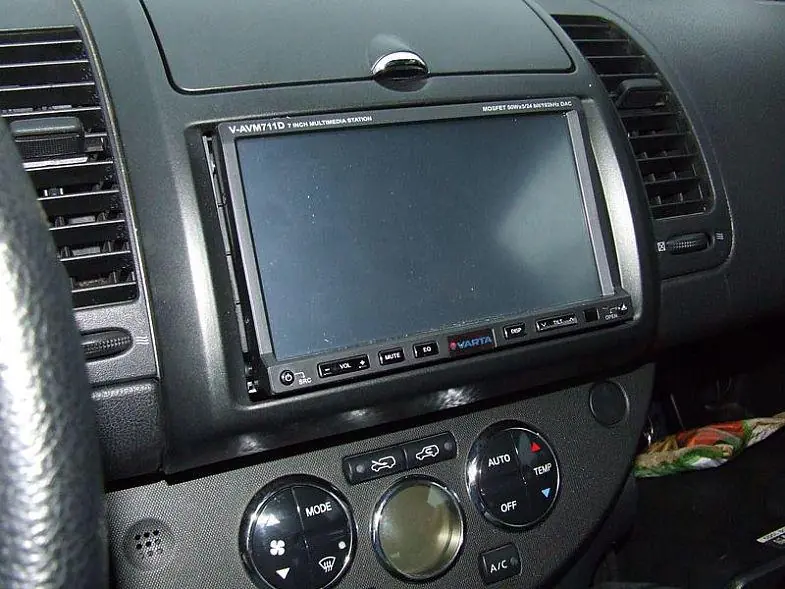

Вот установленная магнитола.

Изображение для статьи: Установка автомагнитолы VARTA V-AVM711D в Nissan Note

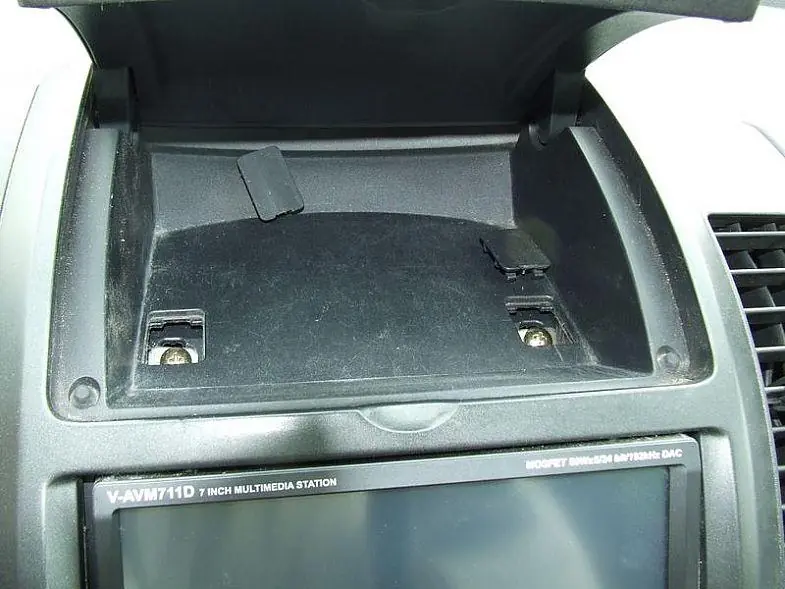

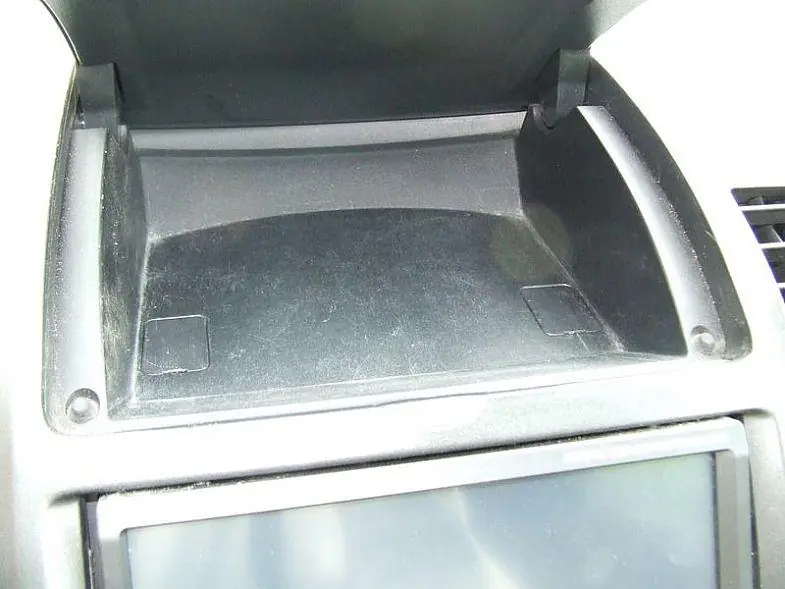

Я разобрал центральную консоль. В верхнем бардачке есть две заглушки, под ними два шурупа.

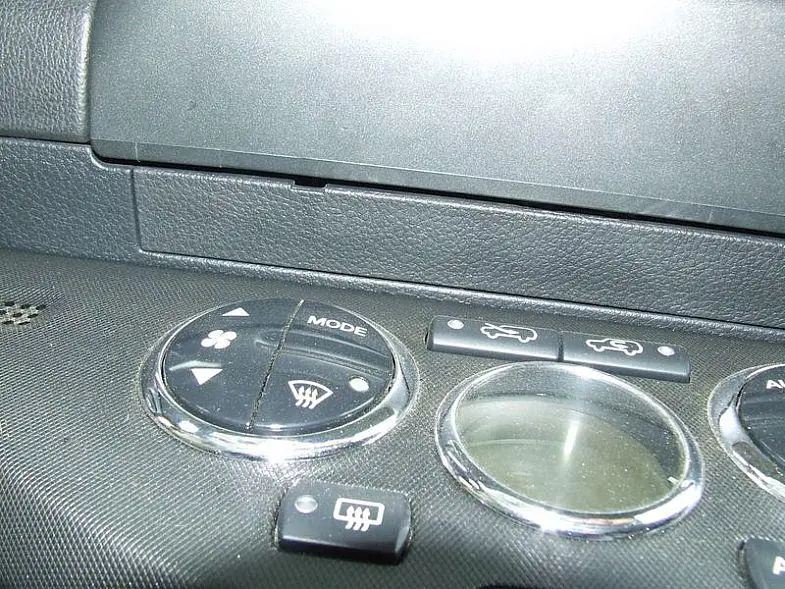

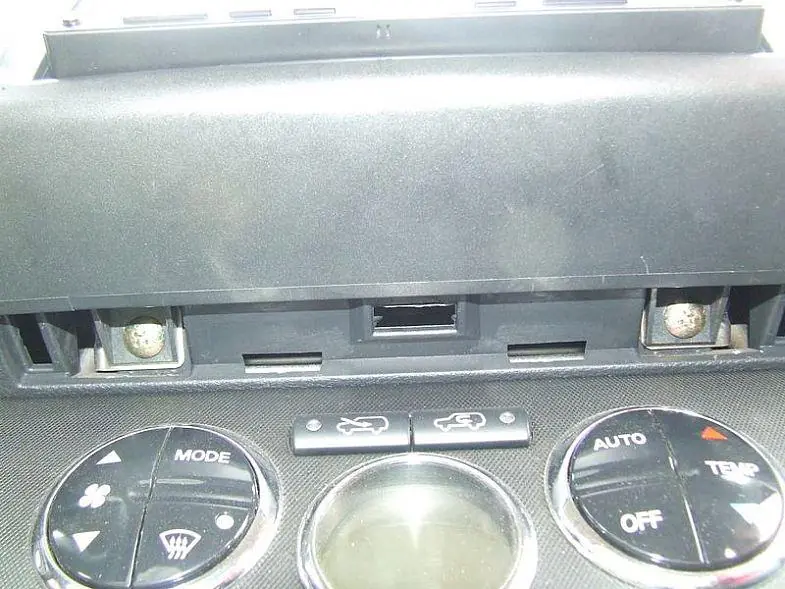

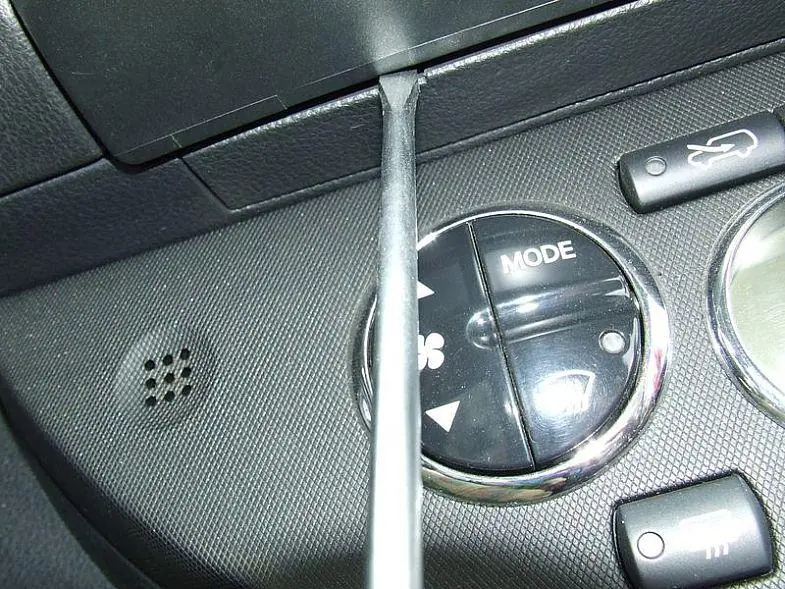

Над блоком климат-контроля находится одна длинная заглушка, за ней тоже два шурупа.

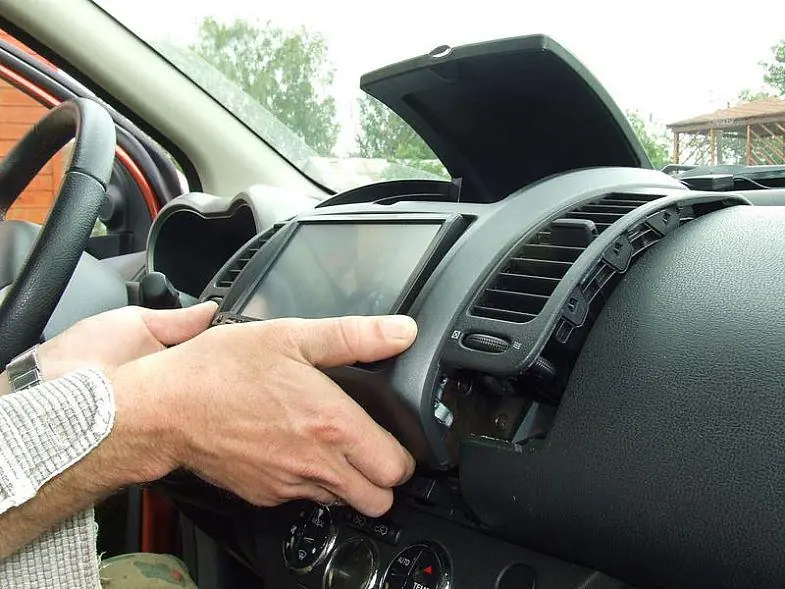

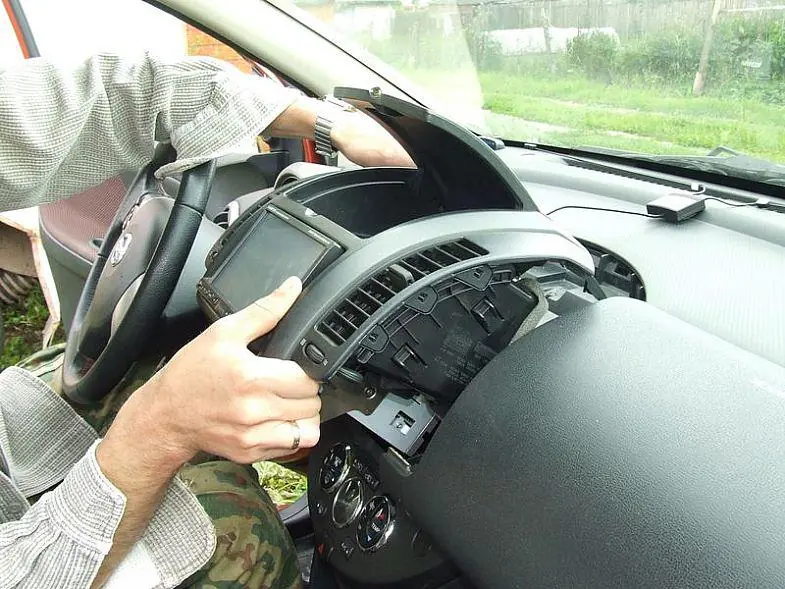

Откручиваем их и тянем весь блок с магнитолой сначала вверх, потом на себя.

Проверил, стоит Blaupunkt с евроразъёмом. Никаких лишних выходов и входов нет, всё строго по количеству пинов, выхода на чейнджер тоже нет (магнитола до рестайлинга, без Bluetooth). Далее приобрёл новую магнитолу. Разобрал консоль (см. выше). Чтобы извлечь магнитолу, надо снять воздуховоды и открутить четыре шурупа от магнитолы, два шурупа от панели — старая магнитола извлечена.

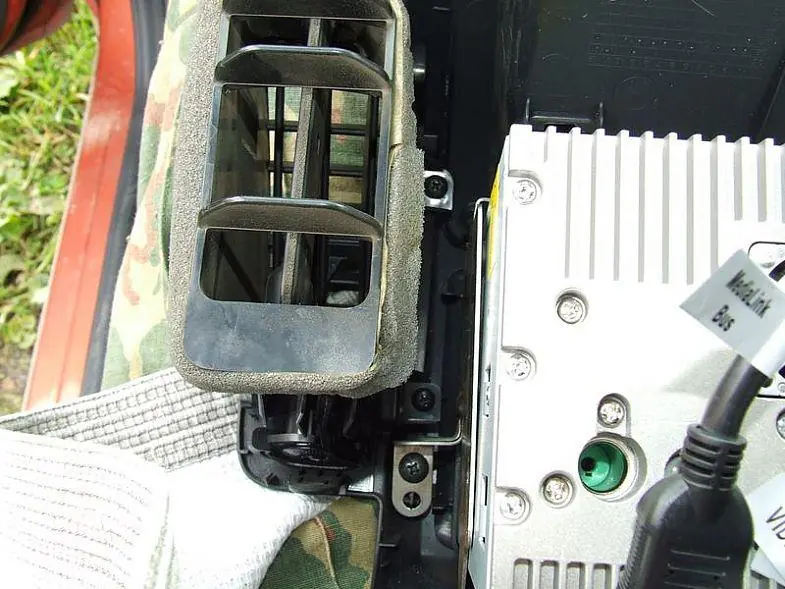

На фото видны шурупы воздуховодов.

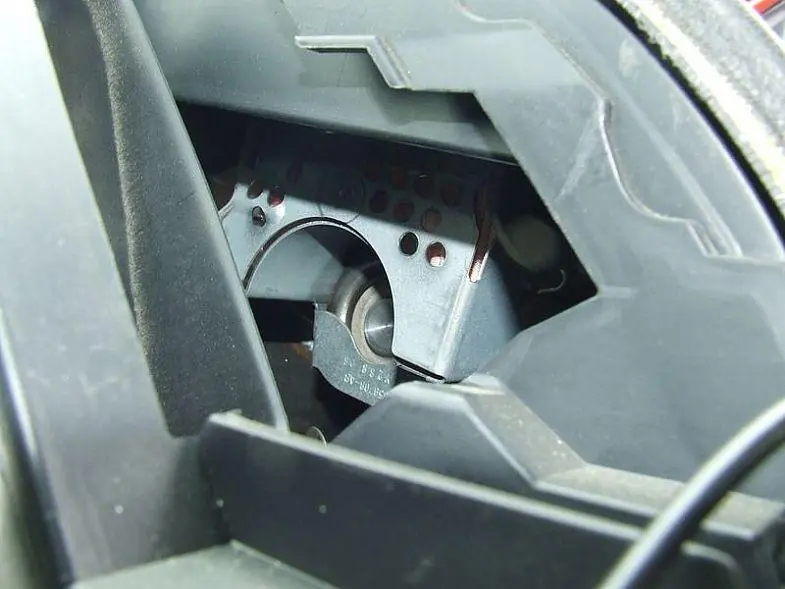

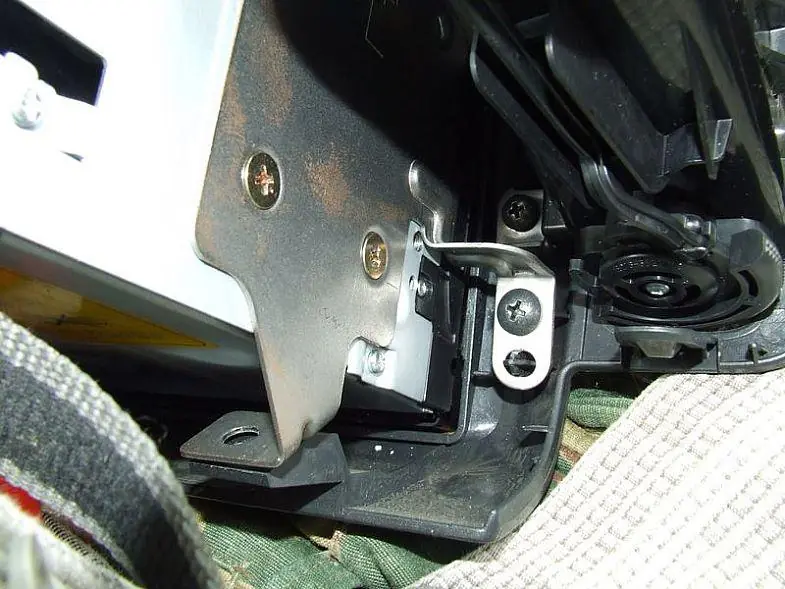

Шурупы магнитолы: на новой их два, на штатной — четыре.

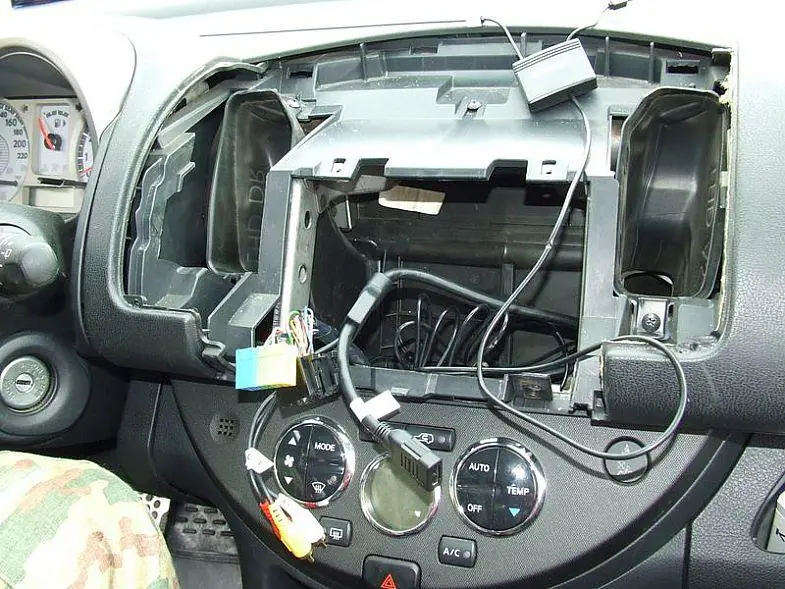

Так выглядит разобранная консоль.

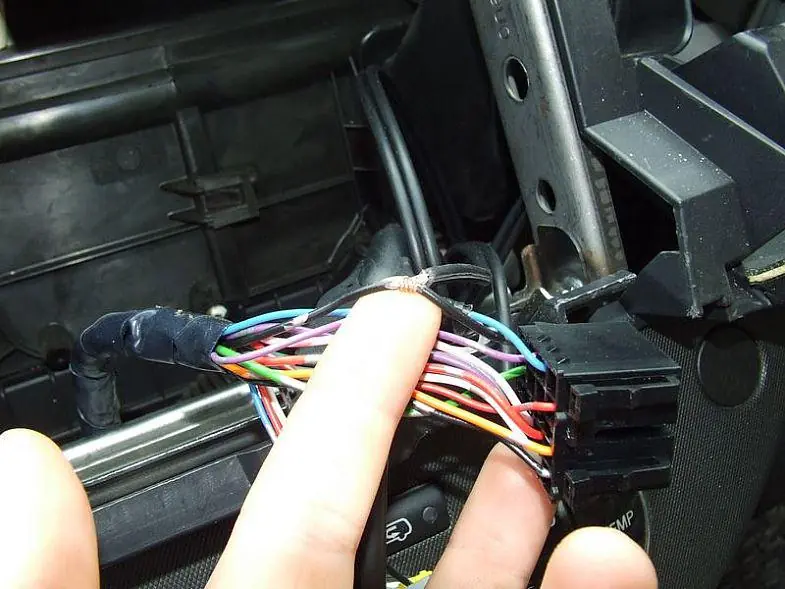

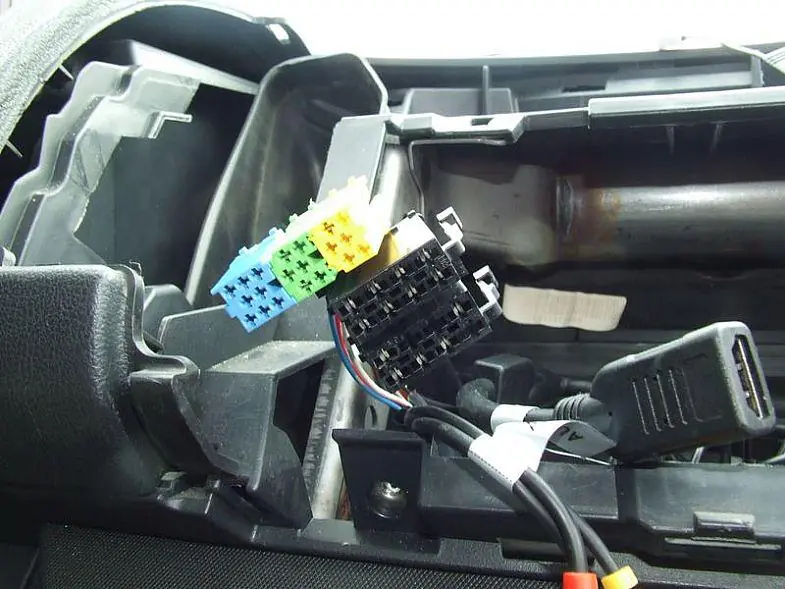

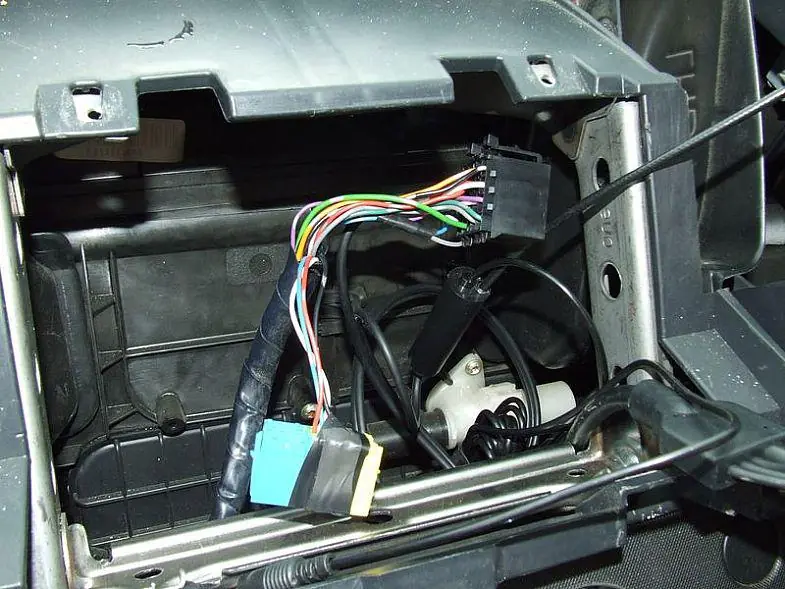

Это разъёмы штатной магнитолы. Долго искал отверстия, чтобы поставить новую на своё место. На магнитоле много отверстий под разных производителей, но всё же нашёл — встала на два нижних идеально. Первый запуск прошёл отлично, всё работает, но настройки сбрасываются после отключения зажигания. Выяснилось, что в разъёме под старую магнитолу провод с замка зажигания и основной “+” поменяны местами (если не ошибаюсь, зелёный и синий провода). Поменял их местами — всё заработало на ура.

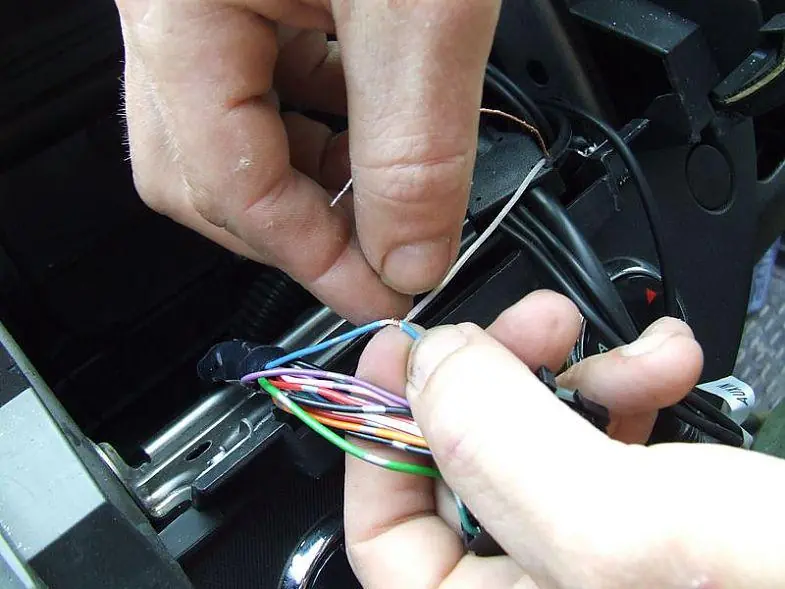

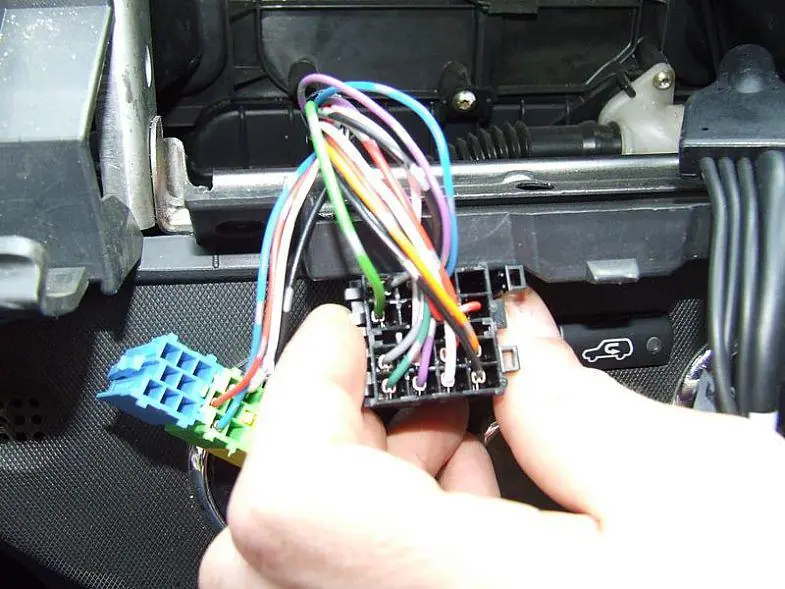

На фото второй сверху провод — зелёный/серебро, чуть правее и выше — синий/серебро, они уже поменяны местами. Кнопка бортового компьютера после установки новой магнитолы не работает, так как идёт через магнитолу, где используются комбинации резисторов, и по сопротивлению осуществляется управление. Если нужно управление с руля для других магнитол с таким же принципом, можно сделать переходник с нужными сопротивлениями. Чтобы кнопка заработала, в цветном разъёме надо замкнуть контакты 4 и 12 — тогда кнопка “i” будет работать.

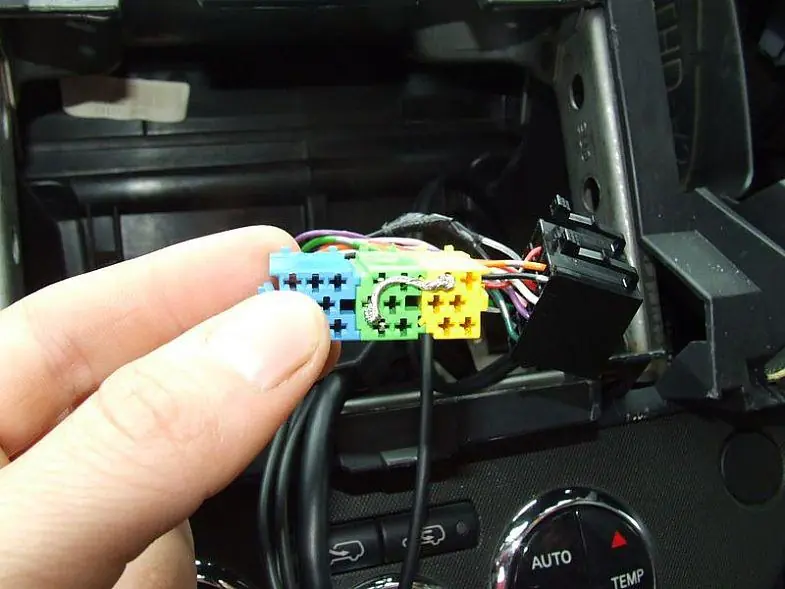

Так надо заглушить — кнопка заработала.

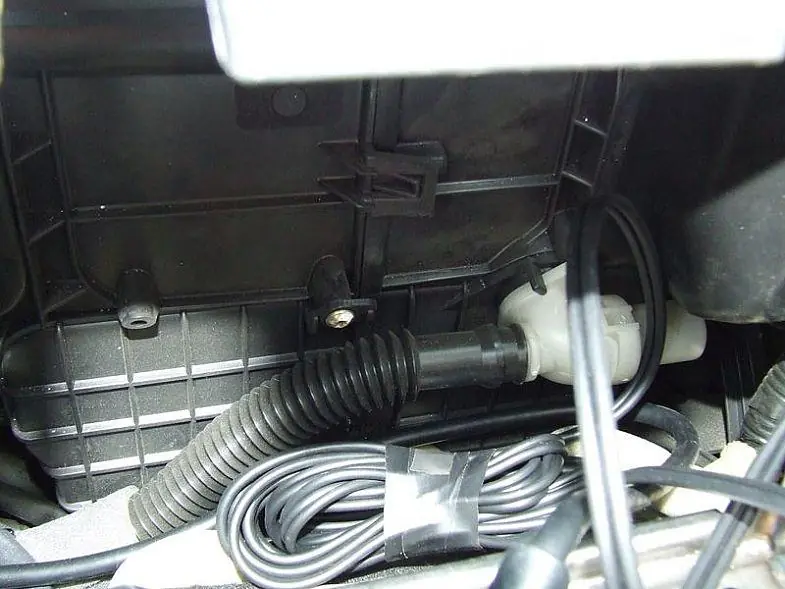

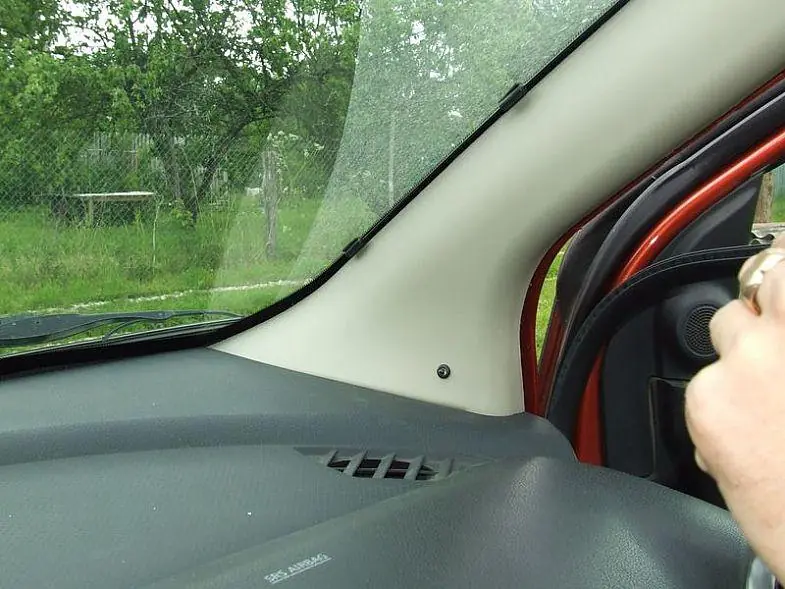

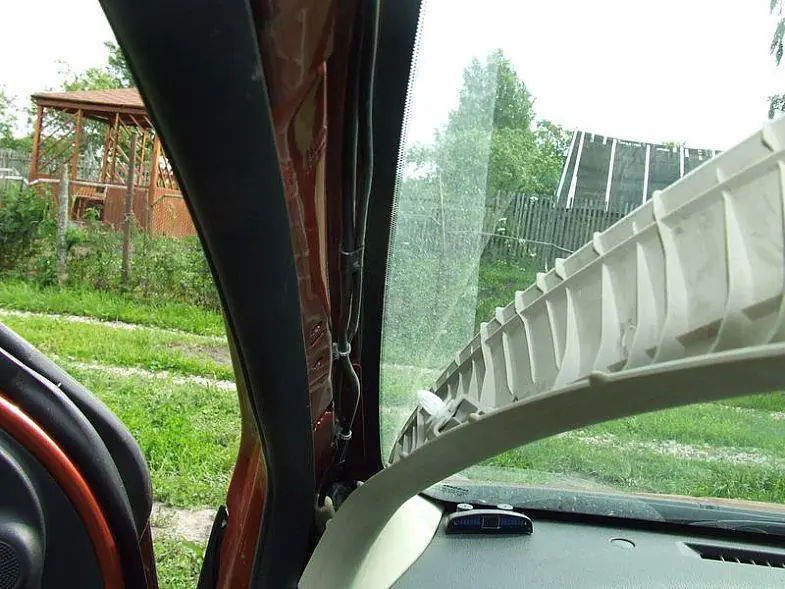

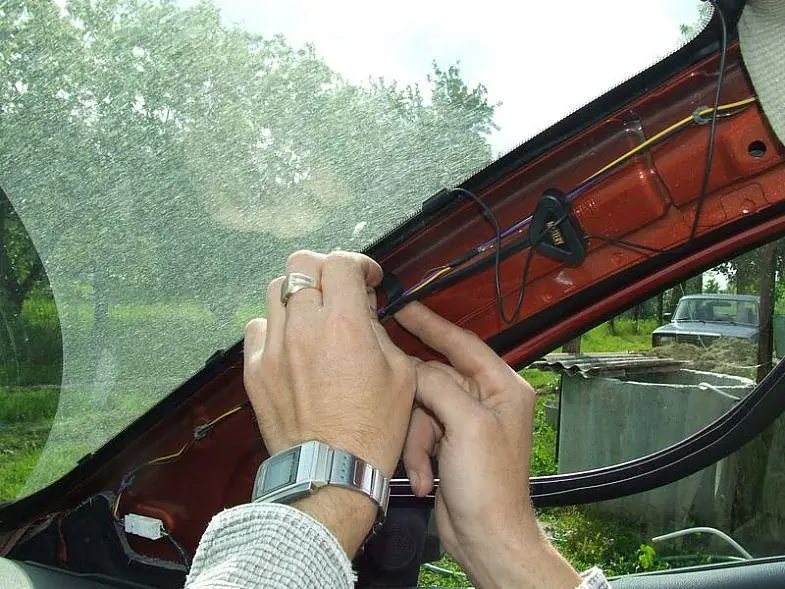

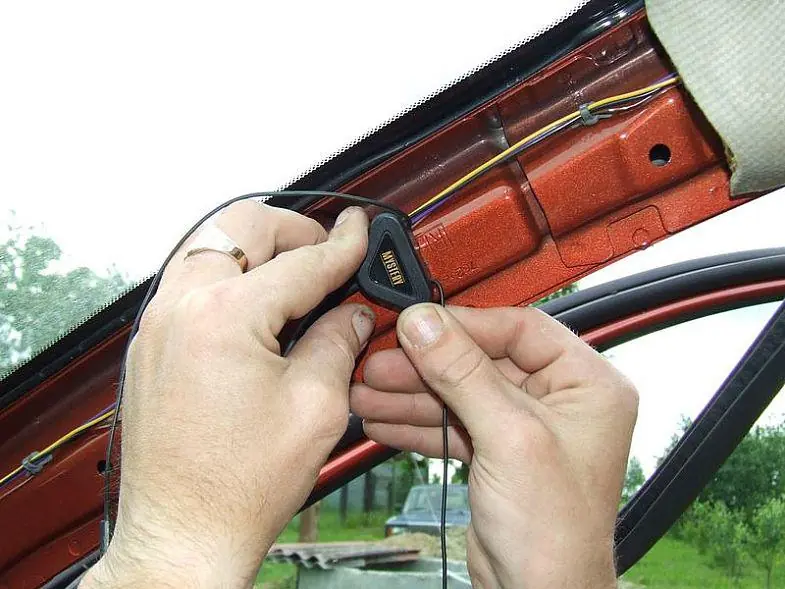

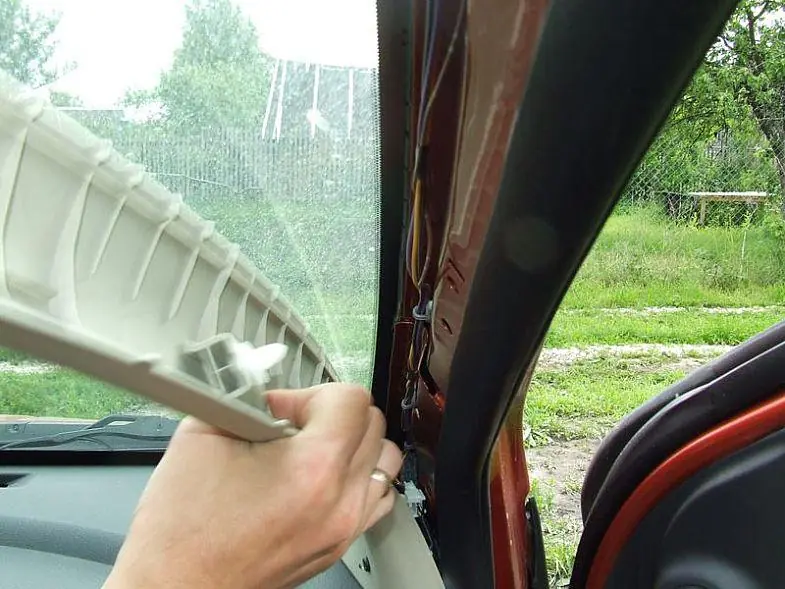

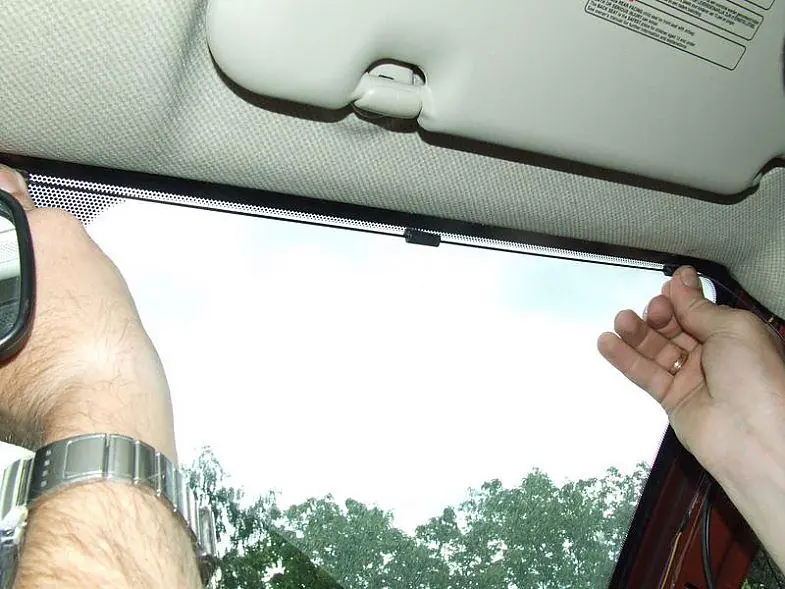

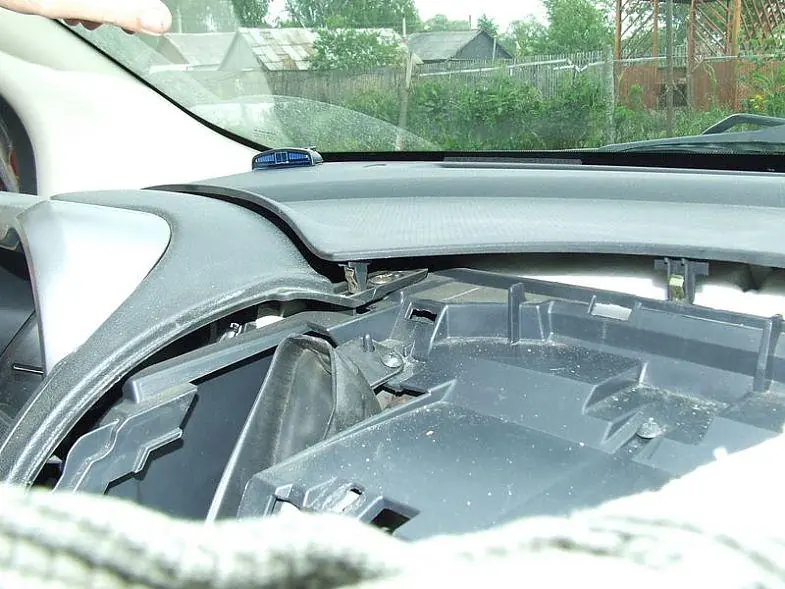

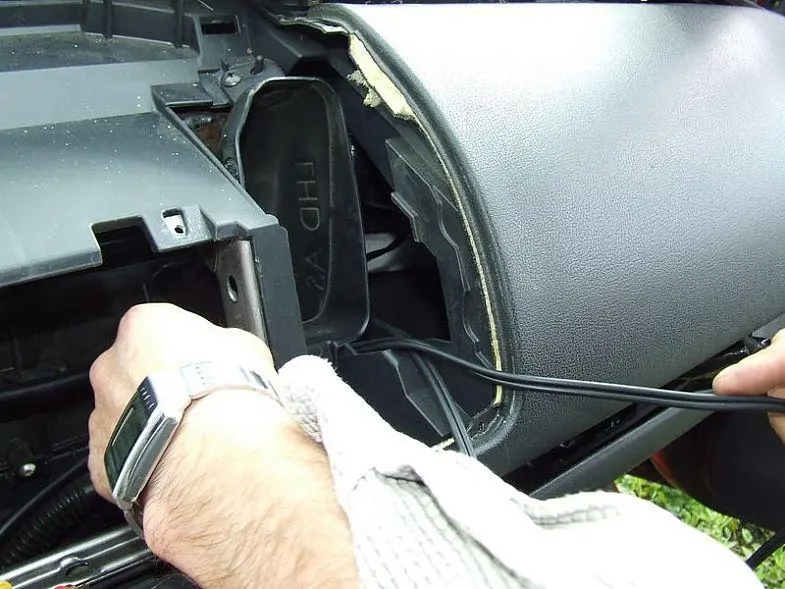

Этот разъём больше не нужен, глушим его полностью. У нас антенный усилитель, как я понимаю, встроен в магнитолу, внешнего усилителя нет. В магнитолах, которые идут не на конвейер, а в продажу, усилители не ставят, так как во многих авто антенны уже с усилителями (например, Almera Classic), что может навредить магнитоле. Активная антенна нужна для ТВ однозначно, для FM в городе ещё терпимо, но за городом радио в движении слушать невозможно. Поэтому выбрал и купил комбинированную антенну FM/ТВ — MANT-6, по словам специалиста в магазине, оптимальный выбор по цене и качеству, “среднячок”. Теперь установка антенны.
