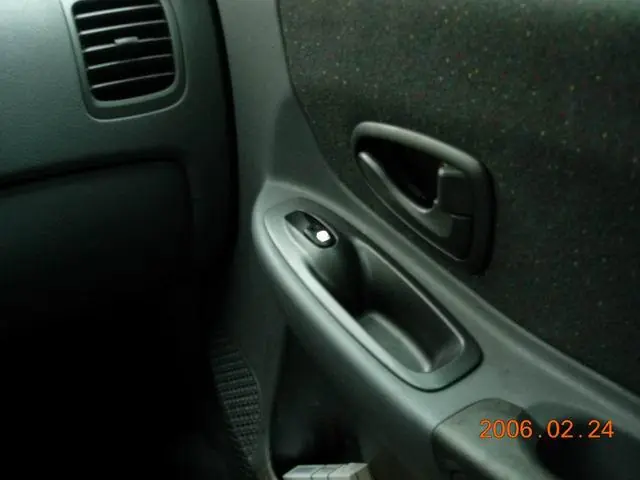

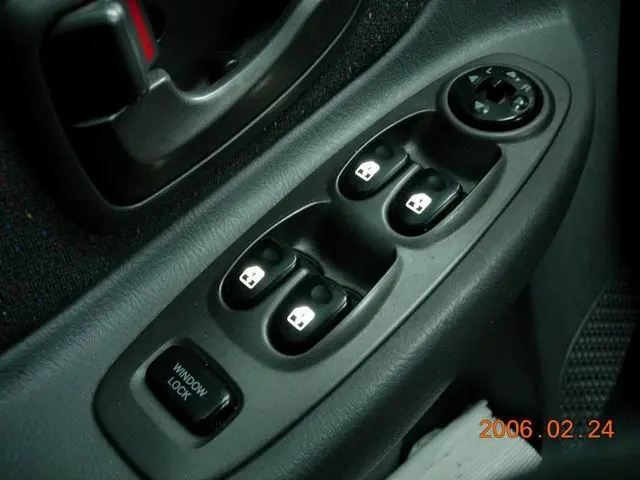

Подсветка кнопок стеклоподъемников автомобилей Hyundai

На фишке подсветки кнопок стеклоподъемников, корейцы решили сэкономить, приходится дорабатывать авто за них. Данную статью по изготовлению подсветки кнопок стеклоподъемников можно использовать для любого автомобиля.

Потребуется:

• 7 светодиодов 5мм (можно 3) цвет по вкусу, у меня белые — 12р/штука
• 7 резисторов около 1 кОм (купил 901 Ом) — копейки
• 4 разъема (фишки)
• термоусадка
• паяльник

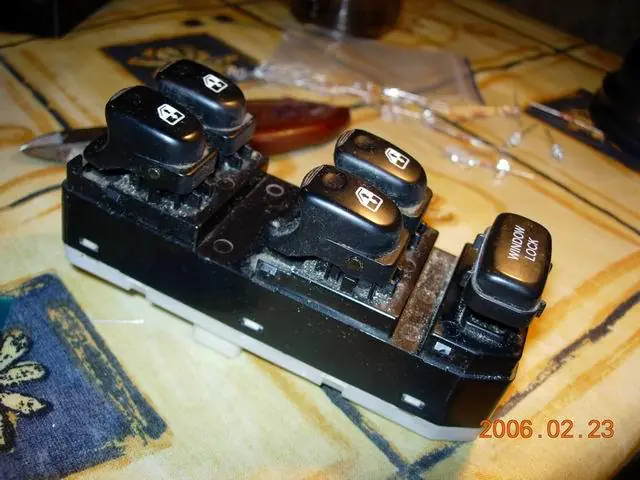

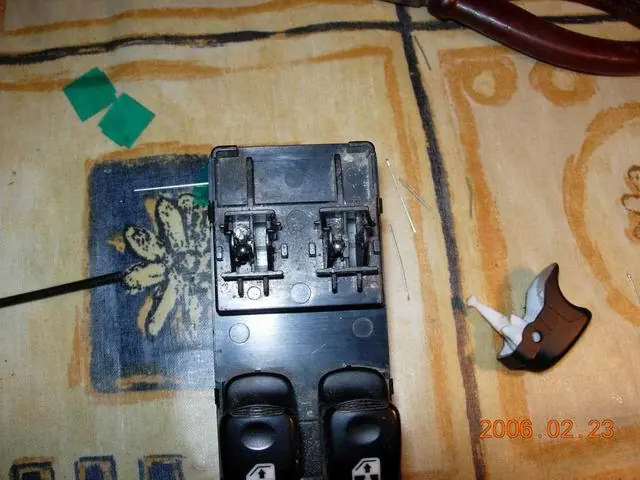

Раскручиваем обшивку, сам блок с кнопками держится на четырех фиксаторах, вынимаем блочки из всех дверей и несем домой. Далее разбираем: вытаскиваем штырь и кнопки выпадают, под кнопкой пружинка и шарик, потерять сложно, но будьте аккуратней. Разбираем весь блок на составные части, все просто достаточно плоской отвертки. Теперь видно место для установки светодиода.

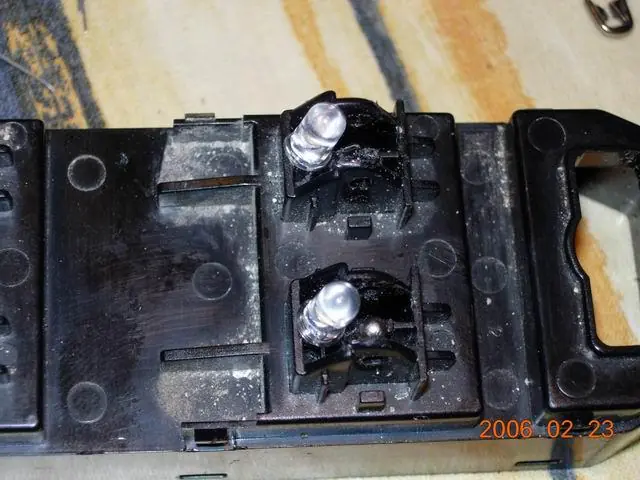

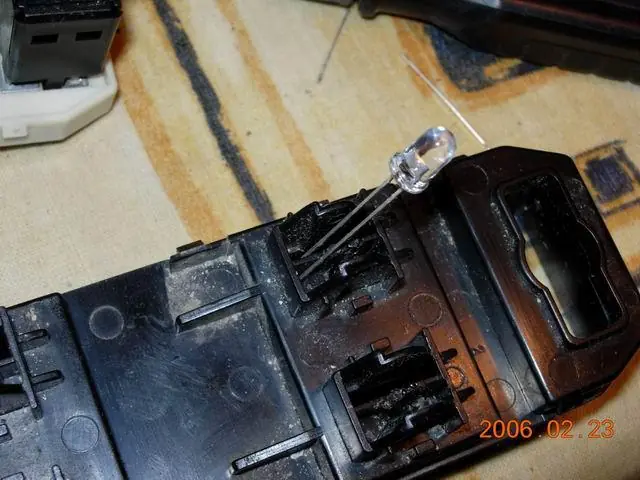

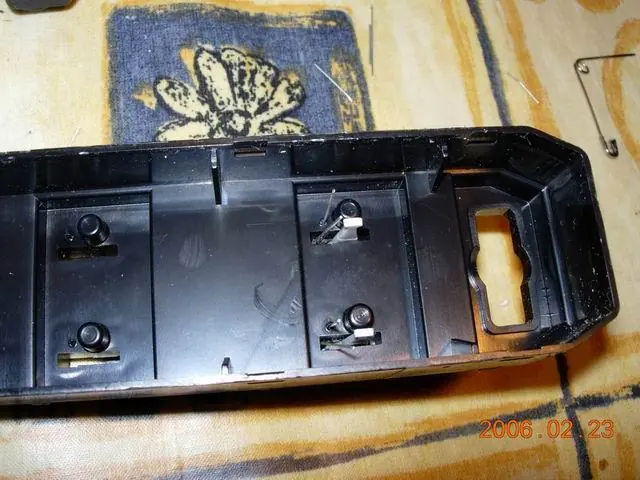

При помощи нагретой иголки делаем отверстие под ножку, вторая ножка проходит сквозь уже существующее. Немного подгибаем светодиоды, чтобы они светили в центр кнопки.

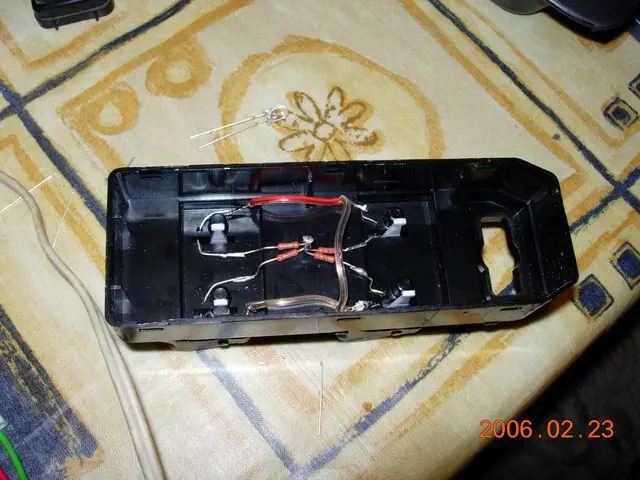

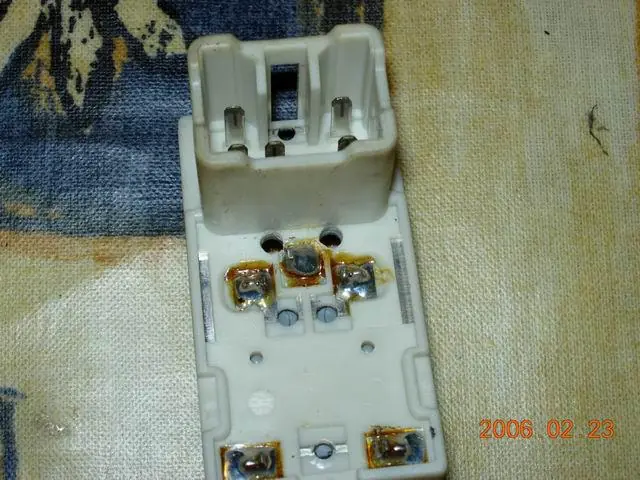

Затем с обратной стороны припаиваем резисторы, сводим все плюсовые (длинная ножка на светодиоде) и минусовые контакты в две точки. Плюс по центру, минусы по краям, затем соединяем отрезком провода две получившиеся шины.

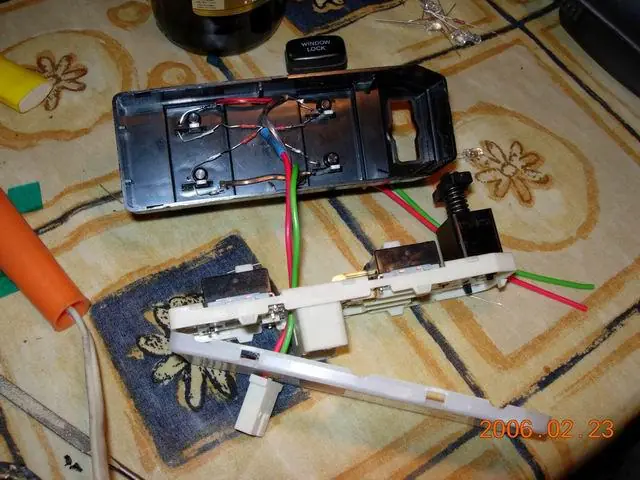

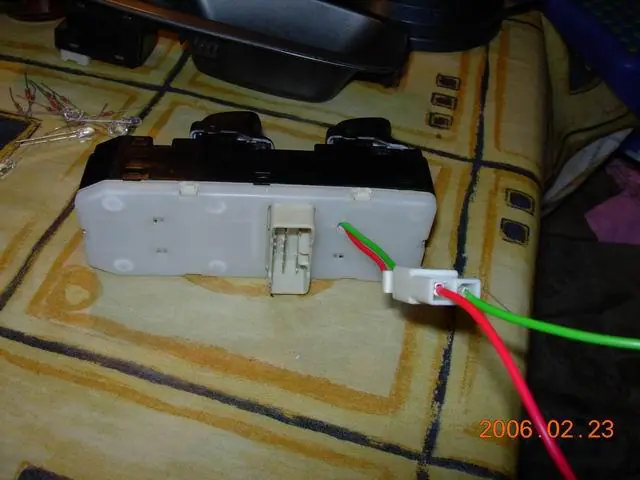

Подпаиваем фишку, продев сквозь составные части блока провода и собираем.

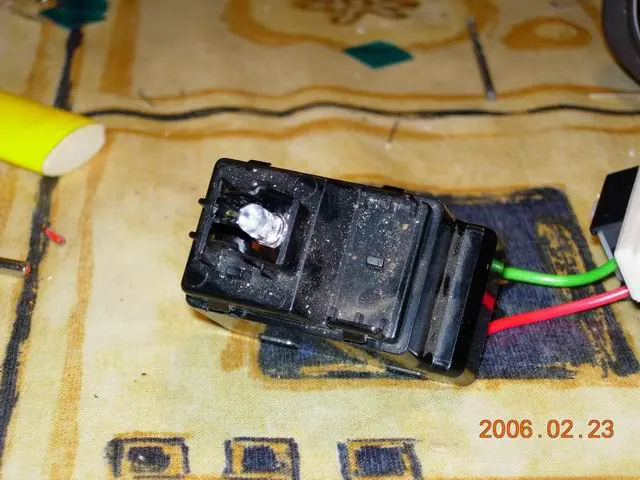

Остальные кнопки делаются по аналогии, за исключением того, что в платах одиночных кнопок необходимо просверлить по два отверстия под провода.

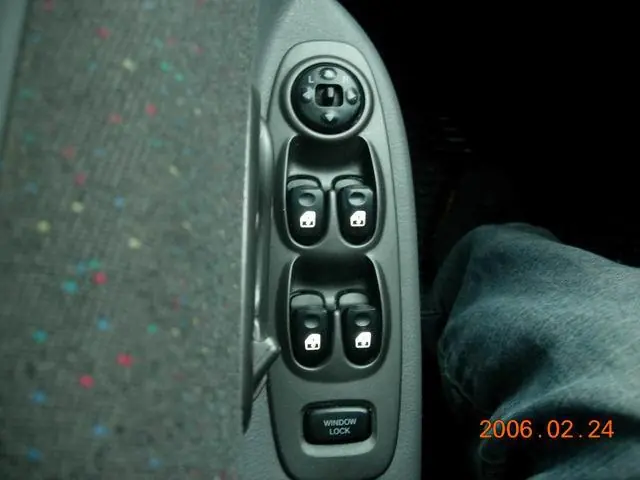

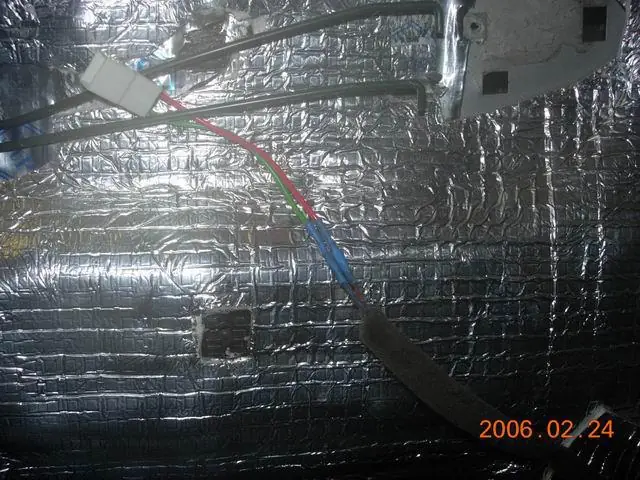

В дверях использовал штатную проводку для динамиков, т.к. она не используется (проложены из бескислородной меди 2,5 квадрата). После всех соединений добираемся до колодки магнитолы и соединяем проводку для динамиков с +12 от габаритов и массой, очень удобно. Для задних дверей придется проложить проводку, т.к. штатные динамики тыла находятся в полке.
