Установка элементов с подогревом в зеркала ВАЗ 2108-2109

Поставил все таки сегодня зеркальные элементы купленные вчера. Греют зачетно. Все подключил. Вот небольшой фотоотчет. На улице холодно, фотик быстро сел.

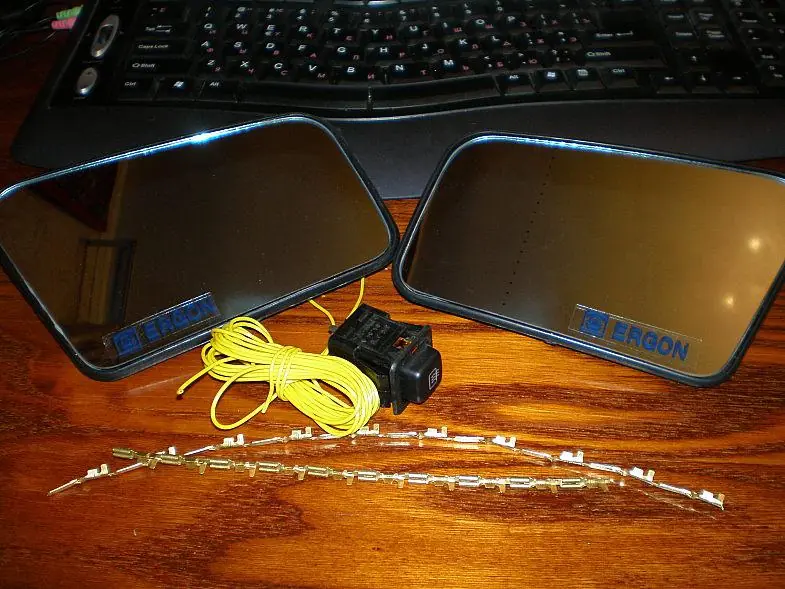

Установочный набор:

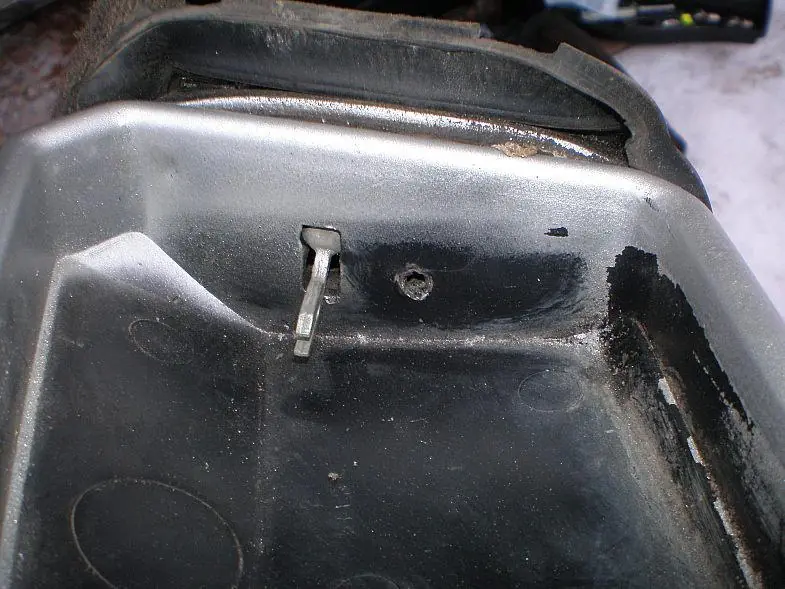

не обнаружив хорошего отверстия для вывода проводов из корпуса зеркала, сделал отверстие

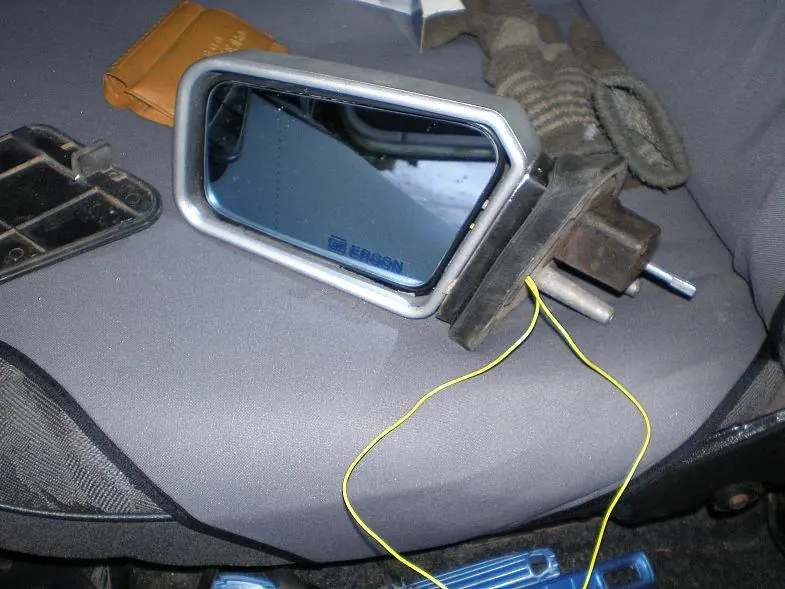

А вот так выглядит корпус со вставленным зеркальным элементом и протянутыми проводами

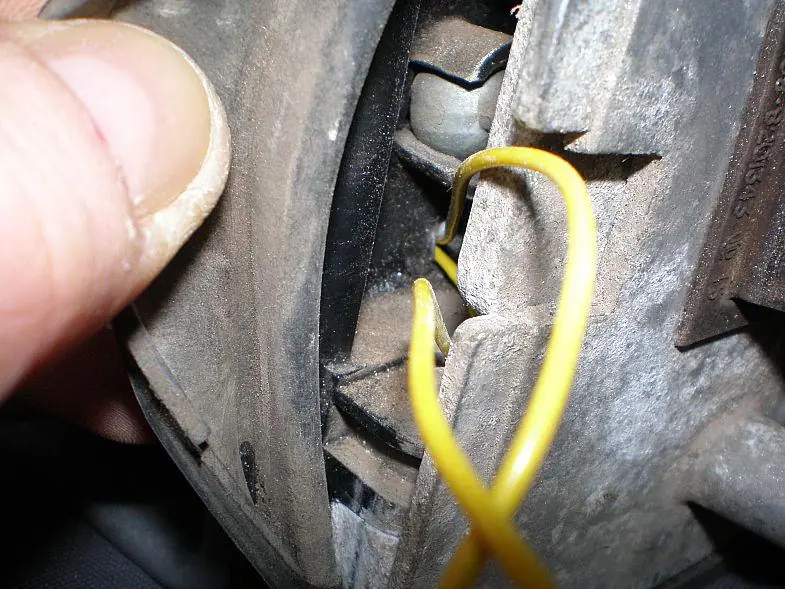

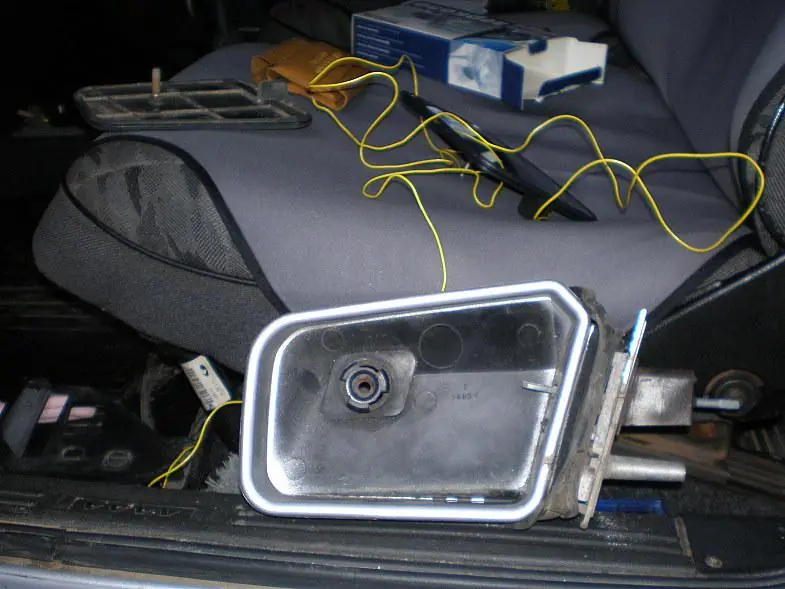

А так проходят провода внутри корпуса зеркала через проделанное отверстие

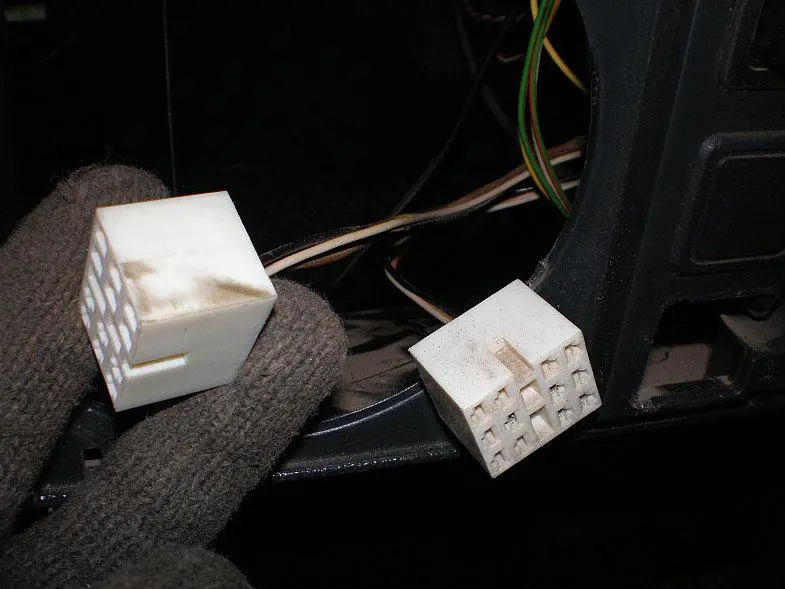

Нашел в панеле две колодки от противотуманок (перед + зад). Кнопки задних противотуманок небыло. Пожопились млин.

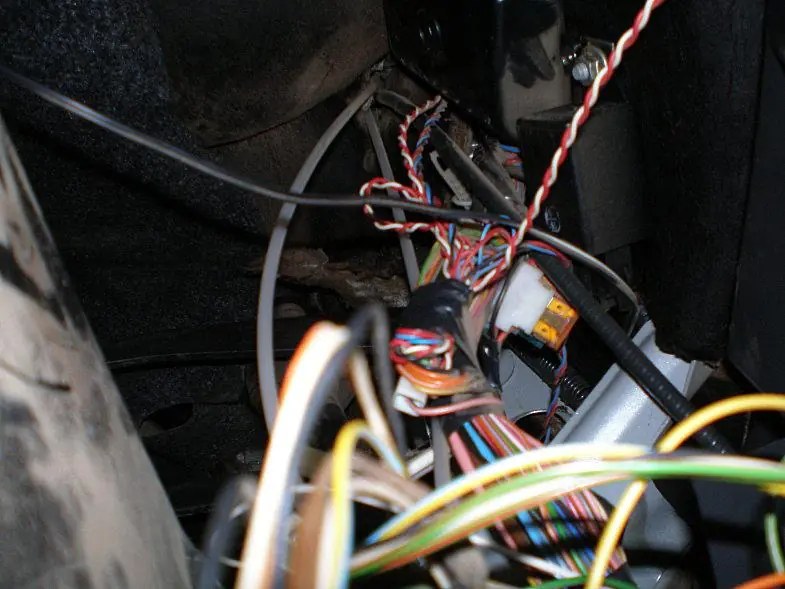

Дебри панели

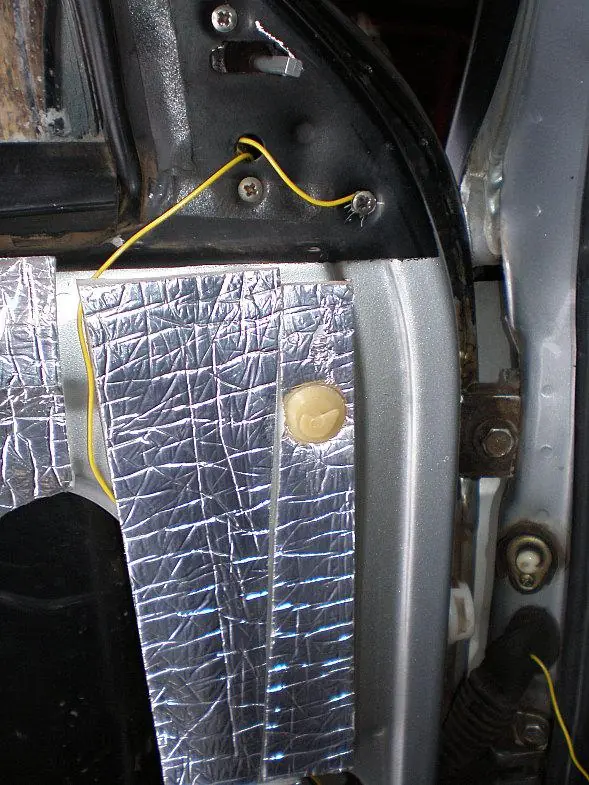

Вот так протянул + от зеркала и прикрутил массу

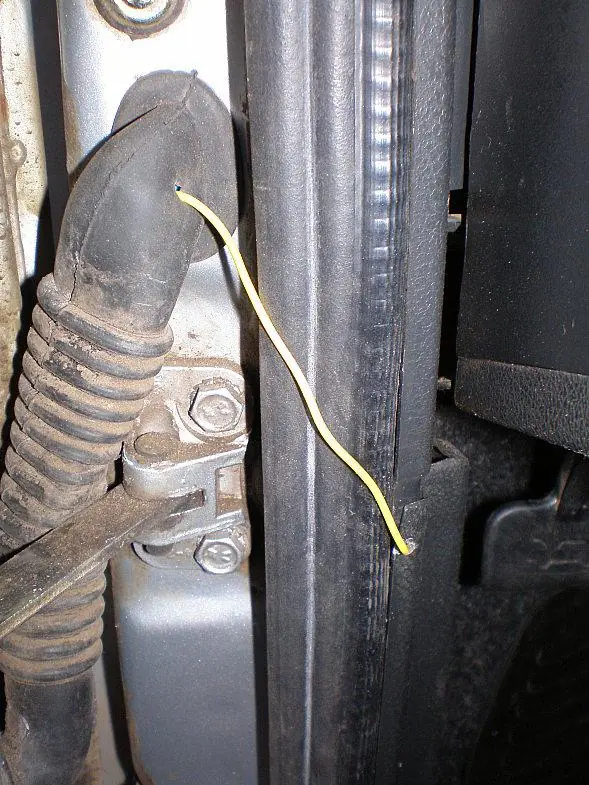

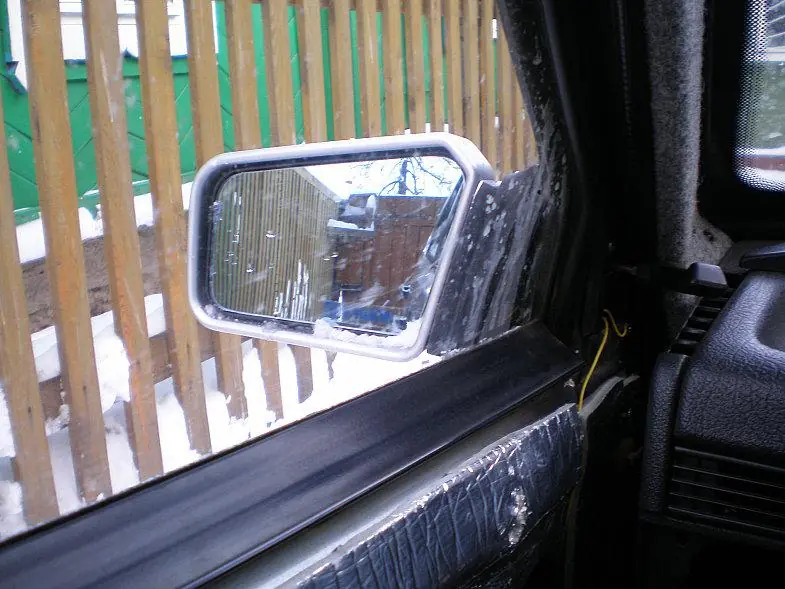

Так как на улице холодно и не очень было охото тащить провод через стойку сделал вот так

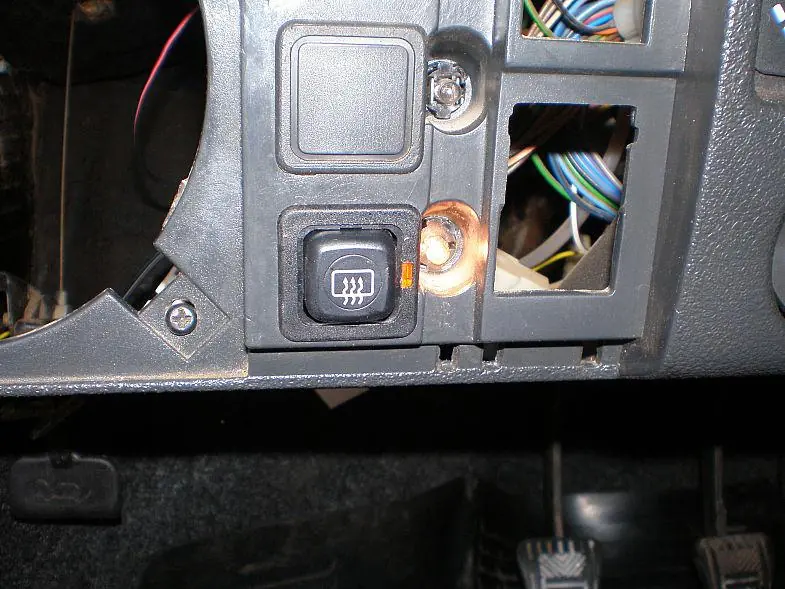

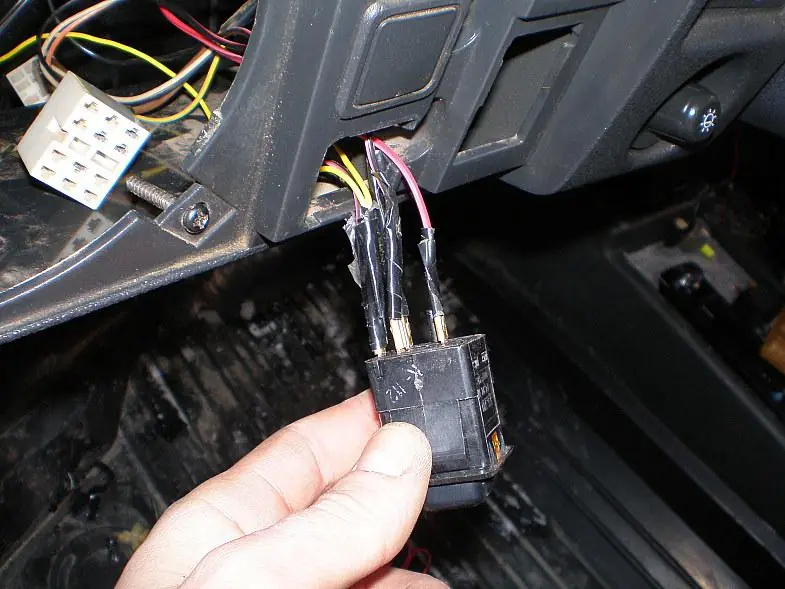

А это уже после подключения кнопки. Колхозно конечно, но при -15 пойдет.

Даже лампочка светится.

Работает.

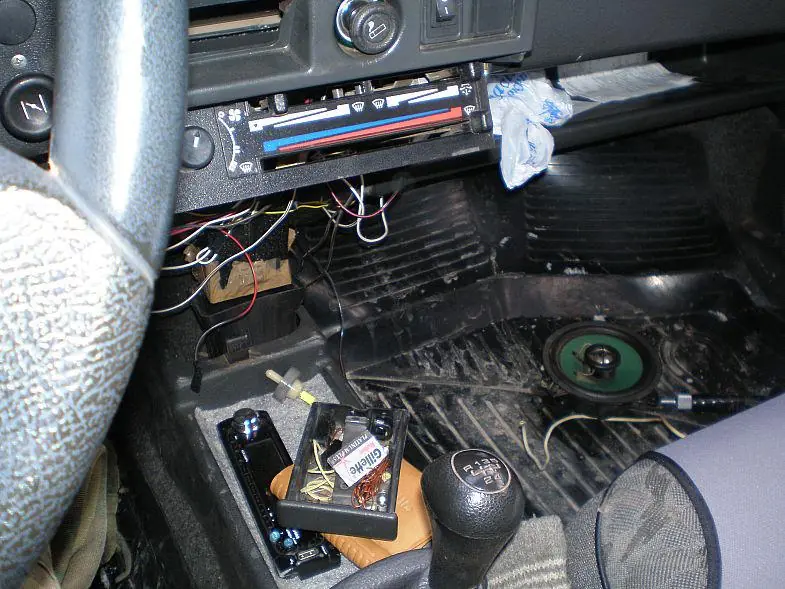

Рабочий “порядок”

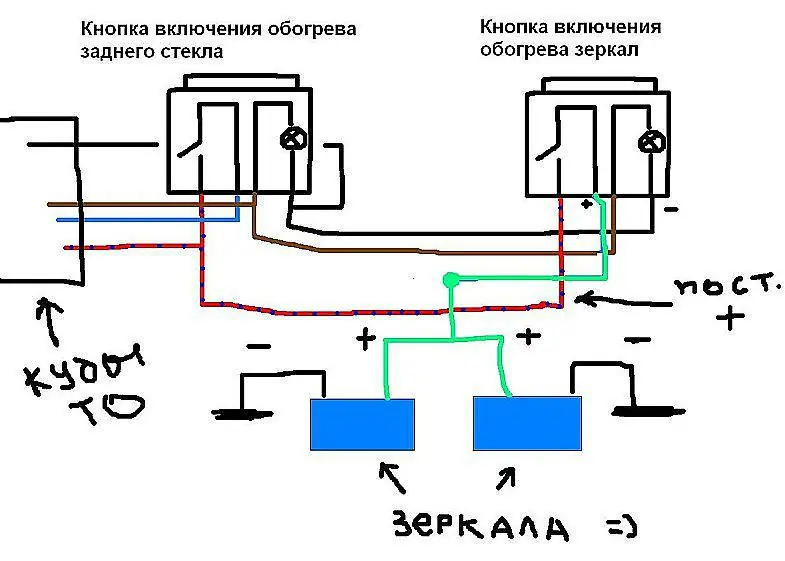

схему использовал вот такую. Без реле.
