6.3.8.3. Ступица с ручной блокировкой привода переднего ведущего колеса

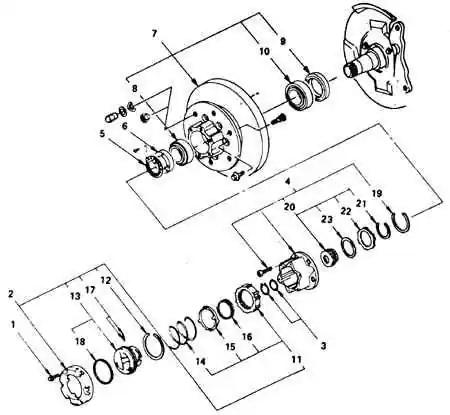

Детали ступицы с ручной блокировкой колеса (автомобили с колесной формулой 4х4)

1 – болт
2 – колпак и детали
3 – стопорное кольцо и пакет шайб
4 – корпус и детали
5 – контрящая шайба
6 – гайка
7 – ступица и диск
8 – наружный подшипник
9 – сальник
10 – внутренний подшипник
11 – зубчатая муфта
12 – стопорное кольцо

 13 – головка зубчатой муфты
14 – пружина
15 – поводок
16 – удерживающее кольцо
17 – пружина и шарик фиксатора
18 – кольцо
19 – стопорное кольцо
20 – детали муфты
21 – стопорное кольцо
22 – кольцо
23 – прокладка

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переведите рычаг управления раздаточной коробкой в положение 2Н. Поднимите автомобиль и установите на подставки.
2. Переставьте ступицу в положение свободного вращения.
3. Отверните болты и снимите колпак ступицы в сборе.
4. Вдавливая поводок в сторону головки муфты, проверните муфту по часовой стрелке и снимите муфту в сборе.
5. Достаньте стопорное кольцо и снимите головку муфты. Примите меры, исключающие выпадение шарика фиксатора.
6. Достаньте пружину и шарик из головки муфты.
7. Спрессуйте с головки кольцо.
Предупреждение

Запрещается снимать это кольцо острым инструментом.
8. Достаньте пружину, стопорное кольцо и поводок.
9. Достаньте из муфты удерживающее кольцо, повернув его против часовой стрелки.
10. Достаньте все детали из корпуса.
11. Снимите стопорное кольцо и достаньте внутреннее кольцо и прокладку.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте кольцо головки муфты, внутреннюю поверхность колпака и наружную поверхность головки.
2. Установите в корпус стопорное кольцо и все снятые детали.
3. Установите удерживающее кольцо в муфту, повернув его по часовой стрелке.
4. Установите в муфту пружину, стопорное кольцо и поводок.
5. Напрессуйте на головку кольцо.
6. Установите в головку пружину и шарик фиксатора.
7. Установите головку муфты.
8. Установите колпак ступицы и заверните болты.
9. Установите колеса и опустите автомобиль.
