13.6. Замена защитного чехла рулевой тяги

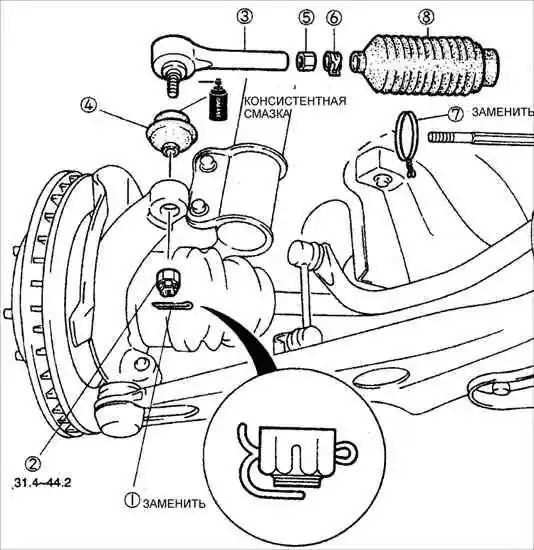

Защитный чехол рулевой тяги

1 – шплинт;
2 – гайка;
3 – наконечник рулевой тяги;
4 – защитный чехол шарнира наконечника рулевой тяги; 		5 – стопорная гайка;
6 – хомут;
7 – проволока.

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и закрепите на опорах. Снимите колесо.
2. Снимите пластмассовый щиток защиты арки колеса.
3. Поверните колесо влево до упора.

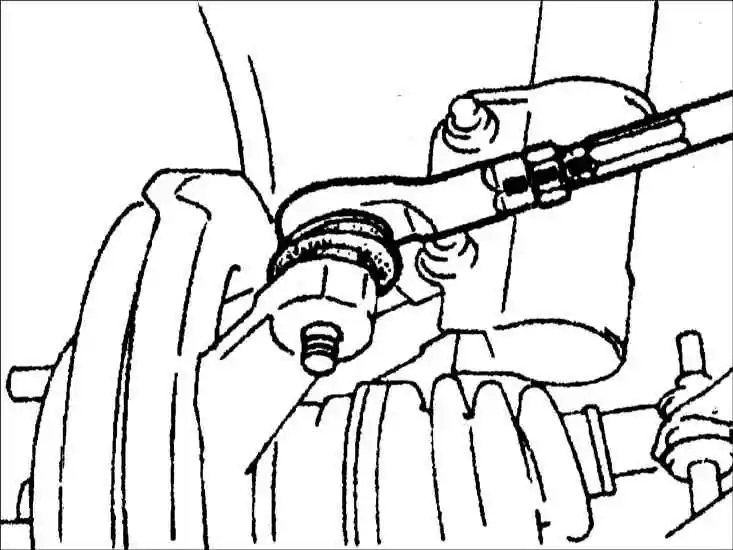

4. Извлеките шплинт и отверните гайку крепления пальца шарового шарнира наконечника рулевой тяги к поворотному кулаку. Отворачивайте гайку до тех пор, пока она не достигнет конца пальца.

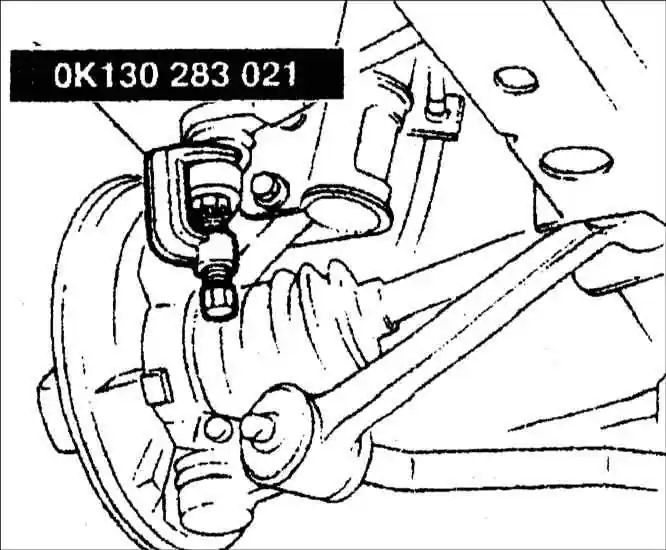

5. Съемником OK130 283 021 выдавите палец шарового шарнира наконечника рулевой тяги с поворотного кулака.
Предупреждение

Для исключения повреждения резьбы цапфы наверните на резьбу временную гайку. Не затягивайте гайку сильно, чтобы не повредить резьбу.
6. Отметьте положение наконечника рулевой тяги, ослабьте контргайку и отверните наконечник рулевой тяги с рулевой тяги.
7. Закрепите наконечник рулевой тяги в тисках.

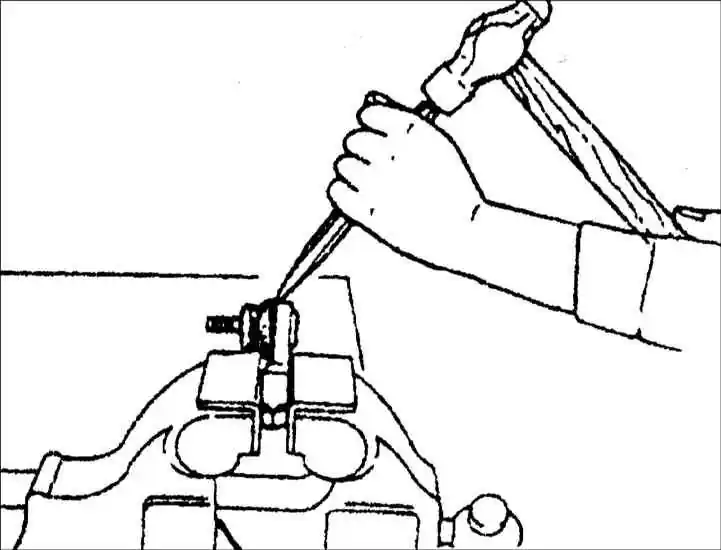

8. Прижмите зубило к чехлу, удерживая его под углом, показанным на рисунке.

9. Постепенно, соблюдая осторожность и перемещая зубило вокруг шарнира, сбейте защитный чехол.

Предупреждение

Не повредите место прилегания пылезащитного чехла к рулевой тяге.
10. Разрежьте провод и ослабьте хомут крепления защитного чехла рулевой передачи.
11. Выверните контргайку с рулевой тяги.
12. Сдвигая по рулевой тяге, снимите защитный чехол рулевой передачи.
13. Снимите хомуты с защитного чехла.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нанесите небольшое количество смазки внутрь защитного чехла наконечника рулевой тяги.

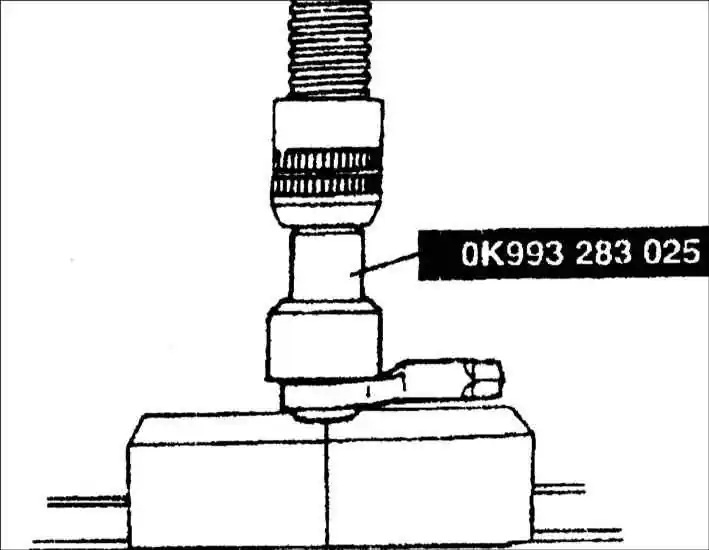

2. Прессом и оправкой установите защитный чехол на наконечник рулевой тяги.
3. Заполните новый защитный чехол рулевой передачи смазочным материалом.
4. Нанесите тонкий слой смазки на сопрягаемые поверхности защитного чехла.
5. Надвигая по рулевой тяге, установите защитный чехол рулевой передачи. Закрепите большую сторону чехла проволокой, обернув ее на два оборота, и закрутите концы проволоки 4-4,5 раза.
6. Закрепите чехол с меньшей стороны хомутом.
7. Наверните контргайку рулевой тяги и совместите метки, нанесенные перед выворачиванием гайки.
8. Наверните наконечник рулевой тяги и совместите метки, нанесенные перед выворачиванием наконечника.
9. Затяните контргайку наконечника рулевой тяги.

10. Установите палец шарового шарнира наконечника рулевой тяги в поворотный кулак.

11. Наверните гайку крепления пальца и затяните ее требуемым моментом.
12. Установите шплинт.
13. Установите колесо.
14. Опустите автомобиль.
15. После установки проверьте регулировку углов установки колес.
