15.5. Поперечные тяги и продольный рычаг задней подвески

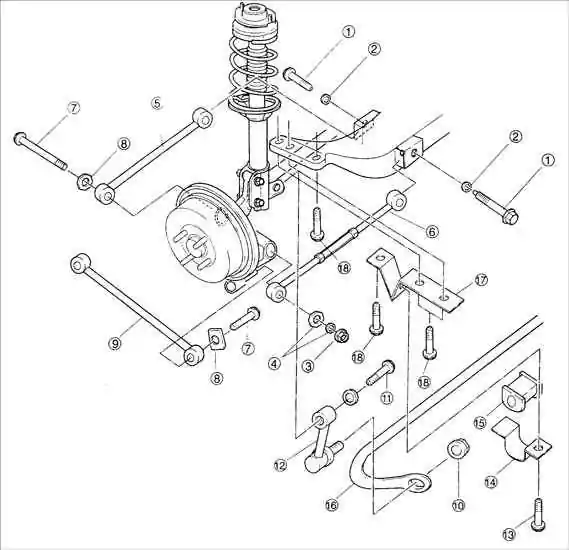

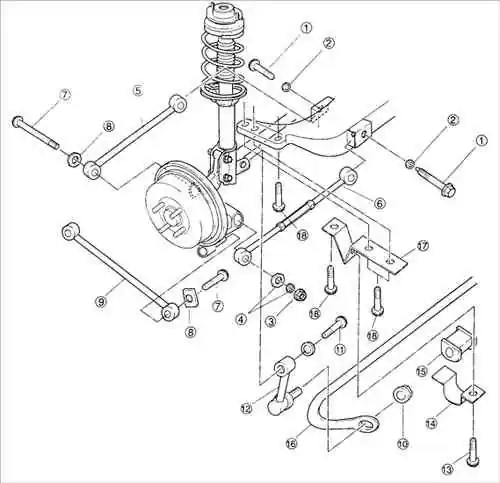

Элементы задней подвески
1 – болт;
2 – шайбы;
3 – стопорная гайка;
4 – шайба и пружинная шайба;
5 – передняя поперечная тяга;
6 – задняя поперечная тяга (регулируемая);
7 – шарнирные болты;
8 – шайбы;
9 – продольный рычаг; 		10 – гайка крепления стабилизатора;
12 – серьга стабилизатора;
13 – монтажный болт;
14 – кронштейн стабилизатора;
15 – втулка кронштейна стабилизатора;
16 – стабилизатор;
17 – пластина;
18 – болты

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю часть автомобиля и закрепите на опорах.
2. Снимите колесо.
3. Выверните болт и снимите шайбу крепления передней поперечной тяги к поперечной балке.
4. Выверните болт и снимите шайбу крепления задней поперечной тяги к поперечной балке.
5. Выверните две гайки крепления троса стояночного тормоза к продольному рычагу задней подвески.
6. Выверните гайку и снимите шарнирный болт крепления поперечных тяг к опоре задней ступицы.
7. Выверните два шарнирных болта крепления продольного рычага задней подвески.
8. Снимите продольный рычаг задней подвески.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите продольный рычаг задней подвески в кронштейн и на опору ступицы и закрепите двумя болтами.

Момент затяжки: 43–61 Н•м
2. Установите кронштейн троса стояночного тормоза на продольный рычаг задней подвески и закрепите двумя гайками.

Момент затяжки: 19–26 Н•м
3. Установите поперечные тяги на опору ступицы и закрепите шарнирным болтом, двумя шайбами и пружинной шайбой, затем затяните стопорную гайку.

Момент затяжки: 93–117 Н•м

4. Установите переднюю поперечную тягу и закрепите ее болтом и стопорной шайбой к поперечной балке.

Момент затяжки: 93–117 Н•м
5. Установите заднюю поперечную тягу и закрепите ее болтом и стопорной шайбой к поперечной балке.

Момент затяжки: 93–117 Н•м
6. Установите колесо.
7. После установки, проверьте углы установки задних колес.
Предупреждение

Затяните болты и гайки крепления поперечных тяг и продольного рычага требуемым моментом после установки автомобиля на колеса.
