9.3.10. Снятие и установка ступиц передних колес

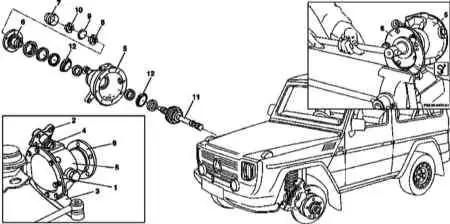

Детали установки ступицы переднего колеса

1 — Держатель уплотнительного элемента
2 — Верхний болт оси поворота колеса
3 — Поворотный кулак
4 — Регулировочные шайбы
5 — Шарнирный кожух
6 — Ступица

7 — Защитная крышка
8 — Внутренняя прорезная гайка
9 — Стопорная пластина
10 — Наружная прорезная гайка
11 — Приводной вал
12 — Конусный роликовый подшипник

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите шарнирный кожух в сборе с приводным валом (см. Раздел Снятие и установка приводных валов переднего моста).
  2. Извлеките из кожуха (5) вал (11).
  3. Снимите кожух (5) со ступицы (6).
  4. Установка производится в обратном порядке.
