4.5.2. Снятие и установка крышек привода ГРМ

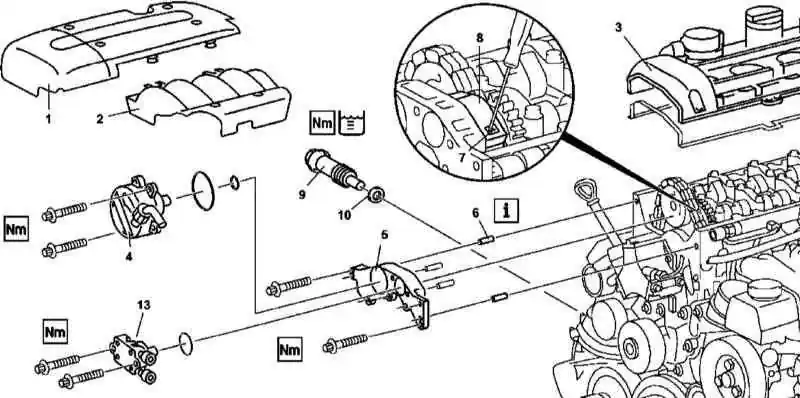

Детали установки передней крышки головки цилиндров двигателя серии 612


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки передней крышки головки цилиндров двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите головку цилиндров (3) (см. Раздел Снятие и установка головки(ок) цилиндров).
  3. Снимите натяжитель цепи (9) (см. Раздел Снятие и установка компонентов привода ГРМ).
  4. Снимите предварительный топливный насос (13) (см. Главу Системы питания и выпуска отработавших газов).
  5. Выверните винты крепления передней крышки головки цилиндров (5).
  6. При помощи отвертки приподнимите храповик (7) блокировки верхней направляющей цепи (8).

Направляющая останется в картере привода ГРМ.

  1. Потянув вперед, снимите переднюю крышку головки цилиндров (5), - постарайтесь не обронить направляющие штифты.
  2. Перед установкой тщательно зачистите сопрягаемые поверхности передней крышки и головки цилиндров.
  3. Нанесите на сопрягаемую поверхность крышки герметик.
  4. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
  5. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек.

М628

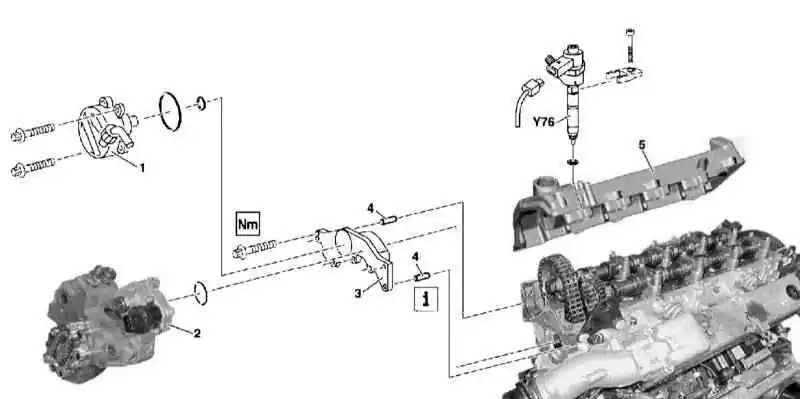

Детали установки передней крышки головки цилиндров двигателя серии 628


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки передней крышки головки цилиндров двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Воздухораспределительный рукав.
  3. Освободите и отведите в сторону впускную трубку тракта наддува воздуха.
  4. Снимите форсунки (Y76) правого ряда цилиндров.
  5. Снимите крышку (5) правой головки цилиндров.
  6. Снимите обводной рукав тракта наддува воздуха.
  7. Отсоедините от блока двигателя (выше генератора) опорный кронштейн электропроводки свечей накаливания.
  8. Снимите вакуумный насос (1)
  9. Снимите топливный насос высокого давления (ТНВД) (2).
  10. Выверните крепежные винты и, потянув вперед, снимите переднюю крышку (3).
  11. Перед установкой тщательно зачистите сопрягаемые поверхности передней крышки и головки цилиндров.
  12. Нанесите на сопрягаемую поверхность крышки герметик.
  13. Установка производится в обратном порядке.
  14. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
  15. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек.

Крышка привода ГРМ (только двигатели серии 612)

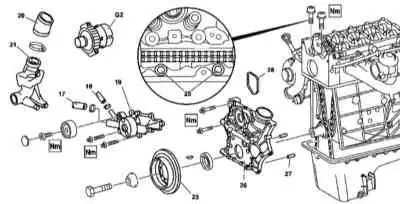

Детали установки крышки привода ГРМ на двигателях серии 612

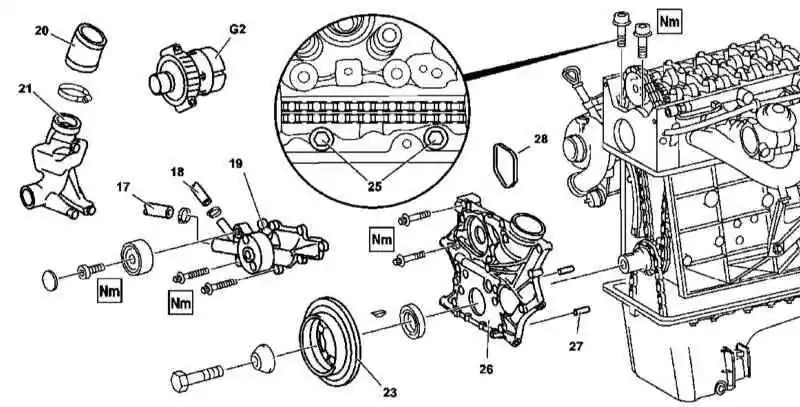

Детали установки крышки привода ГРМ на двигателях серии 612

Детали установки крышки привода ГРМ на двигателях серии 612


 ПОРЯДОК ВЫПОЛНЕНИЯ

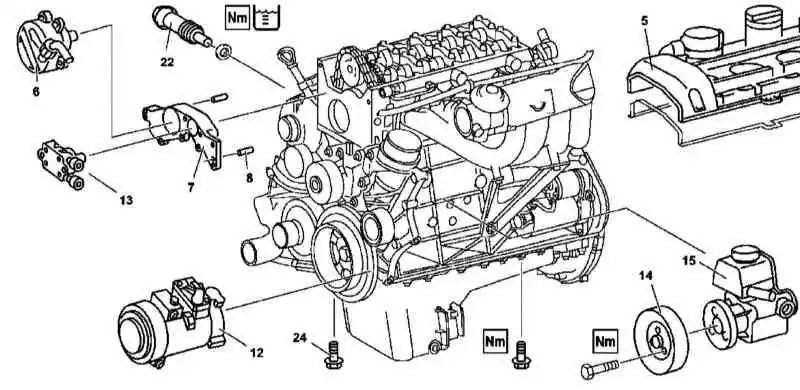

  1. Детали установки крышки привода ГРМ на двигателе серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Откройте капот и зафиксируйте его в вертикальном положении.
  3. Отсоедините отрицательный провод от батареи.
  4. Снимите нижнюю секцию шумоизоляции.
  5. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов).
  6. Слейте двигательное масло (см. Главу Системы питания и выпуска отработавших газов).
  7. Снимите панели отделки крышки головки цилиндров (3 и 4).
  8. Отсоедините шланги охладительного тракта (30 и 31).
  9. Снимите рукав воздухозаборника (4/2).
  10. Снимите рукав тракта наддува воздуха (110/6) в сборе с подсоединенным к нему шлангом (9).
  11. Снимите электрический вентилятор системы охлаждения (10).
  12. Снимите форсунки (Y76) (см. Главу Системы питания и выпуска отработавших газов).
  13. Снимите крышку головки цилиндров (5).
  14. Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ, - метки распределительного вала и крышки его подшипника должны совместиться.
  15. При помощи специального приспособления (03) заблокируйте зубчатый венец маховика/приводного диска.
  16. Снимите натяжитель цепи (22) (см. Раздел Снятие и установка компонентов привода ГРМ).
  17. Отпустите направляющую на кронштейне.
  18. Снимите термостат (см. Главу Системы охлаждения, отопления и воздушного кондиционера).
  19. Снимите переднюю крышку (7) головки цилиндров (см. выше).
  20. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
  21. Отсоедините электропроводку от компрессора К/В (12).
  22. Отболтите компрессор (12) и, не отсоединяя рефрижераторные линии, отведите его в сторону.
  23. Отсоедините линии охладительного тракта, подведенные к жидкостному теплообменнику системы смазки (см. Раздел Обслуживание системы смазки).
  24. Отсоедините шланги (17 и 18) от водяного насоса (19).
  25. Снимите водяной насос (19) (см. Главу Системы охлаждения, отопления и воздушного кондиционера).
  26. Снимите рукав (21) тракта наддува воздуха.
  27. Выверните болты (24) крепления поддона картера со стороны крышки привода ГРМ, прочие болты поддона лишь ослабьте.
  28. Выверните болты М8 (25) крепления крышки привода ГРМ к головке цилиндров.
  29. Снимите крышку привода ГРМ.
  30. Если цепь привода ГРМ подлежит замене, снимите натяжитель ремня привода вспомогательных агрегатов.
  31. Если крышка будет заменяться, снимите жидкостной теплообменник системы смазки.
  32. Тщательно зачистите сопрягаемые поверхности.
  33. Нанесите на сопрягаемую поверхность крышки герметик.
  34. Установка производится в обратном порядке, - не забудьте установить на место направляющие штифты.
  35. В заключение проверьте двигатель на наличие признаков развития утечек рабочих жидкостей (масло, топливо, охлаждающая жидкость, хладагент К/В и пр.). Также произведите очистку памяти модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
