3.1.7. Газораспределительный ремень

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

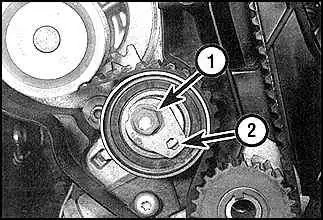

1. Отсоедините провод минусовой клеммы аккумулятора и снимите внешнюю крышку газораспределительного ремня. 2. Установите поршень N1 в ВМТ. 3. Ослабьте болт (1) натяжителя газораспределительного ремня, поверните рычаг (2) натяжителя по часовой стрелке до упора и затяните болт. 4. Снимите газораспределительный ремень и отметьте его направление вращения. 5. Тщательно осмотрите ремень на наличие износа и повреждений, при необходимости замените его.

Установка

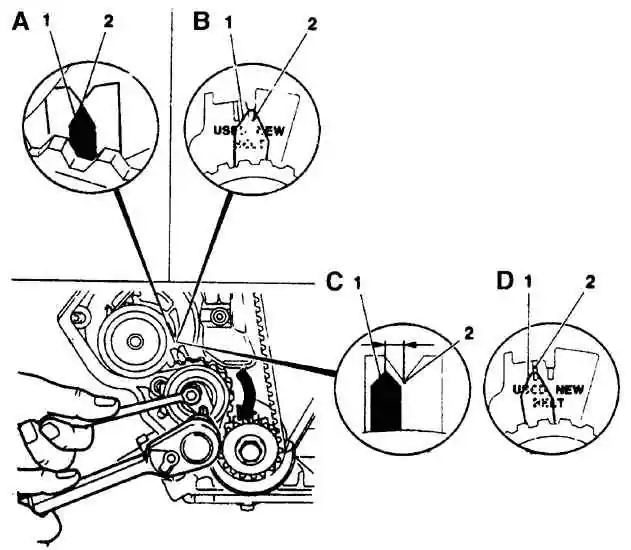

Расположение указателя натяжителя относительно прорези в задней пластине

ПОРЯДОК ВЫПОЛНЕНИЯ

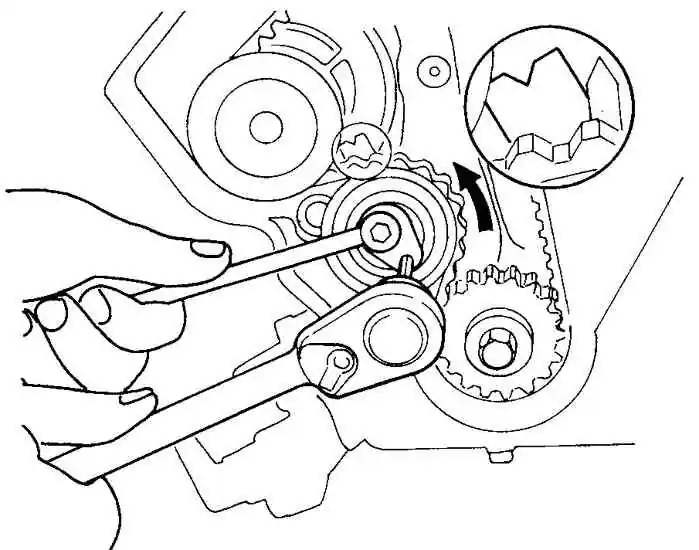

1. Тщательно почистите звездочки коленчатого и распределительного валов. Проверьте, чтобы синхронизационные метки были совмещены. 2. Наденьте ремень на звездочки. 3. Ослабьте болт натяжителя и поверните рычаг натяжителя против часовой стрелки до упора. Затяните болт натяжителя. 4. Проверьте, совмещены ли синхронизационные метки. 5. Поверните коленчатый вал на два полных оборота. 6. Проверьте метки и снова ослабьте болт натяжителя. 7. Если Вы установили новый газораспределительный ремень, отрегулируйте натяжитель так, чтобы его указатель был направлен на прорезь или на метку "NEW" (см. рис. Расположение указателя натяжителя относительно прорези в задней пластине) и затяните болт. 8. Если Вы установили старый ремень, указатель натяжителя должен быть направлен на 4 мм левее прорези или должен указывать на метку "USED" (см. рис. Расположение указателя натяжителя относительно прорези в задней пластине). 9. Установите оставшиеся детали.
