1. В качестве упругих элементов
на моделях Land Cruiser Amazon применяются торсионные штанги,
использующие принцип упругости скручивания. Торсионные штанги
устанавливаются параллельно дороге. Это дает возможность проектирования
более компактных конструкций подвесок и лучшую управляемость
подвески, поскольку нет необходимости в больших ходах упругого
элемента. Торсионные штанги обычно находятся в нагруженном состоянии
и при их снятии требуется осторожность.
После
снятия торсионных штанг очень важно не их перепутать
местами; при необходимости нанесите краской метки, указывающие
на передний и задний конец торсионной штанги и сторону
автомобиля, с которой она снята (обратитесь к иллюстрации).
Если их
установить не на свое место или «задом наперед», торсионные
штанги могут сломаться. Новые торсионные штанги маркируются
буквами L (левая) или R (правая) и стрелкой, указывающей
в направлении скручивающей нагрузки (обратитесь к иллюстрации).
2. Взведите стояночный тормоз. Ослабьте гайки крепления соответствующего
переднего колеса, поддомкратьте передок автомобиля и установите его
на подпорки. Снимите колесо.
3. При соответствующей комплектации снимите защиту картера.

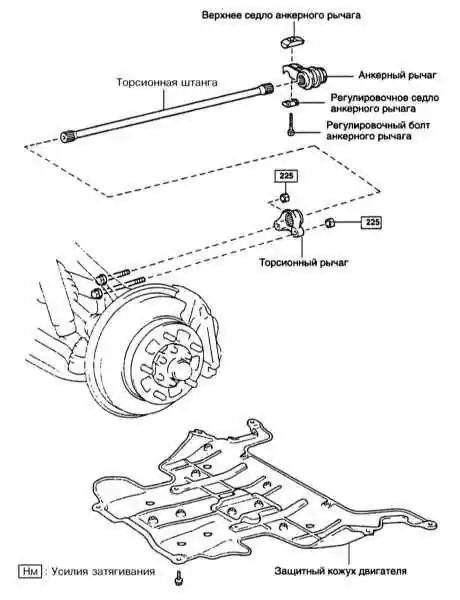

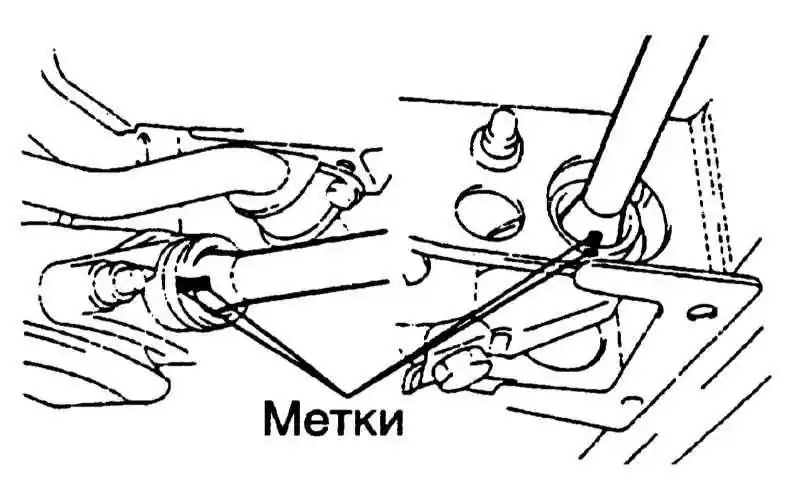

4. Нанесите метки на торсионную штангу, анкерный и торсионный рычаги
(обратитесь к иллюстрации в начале Раздела).

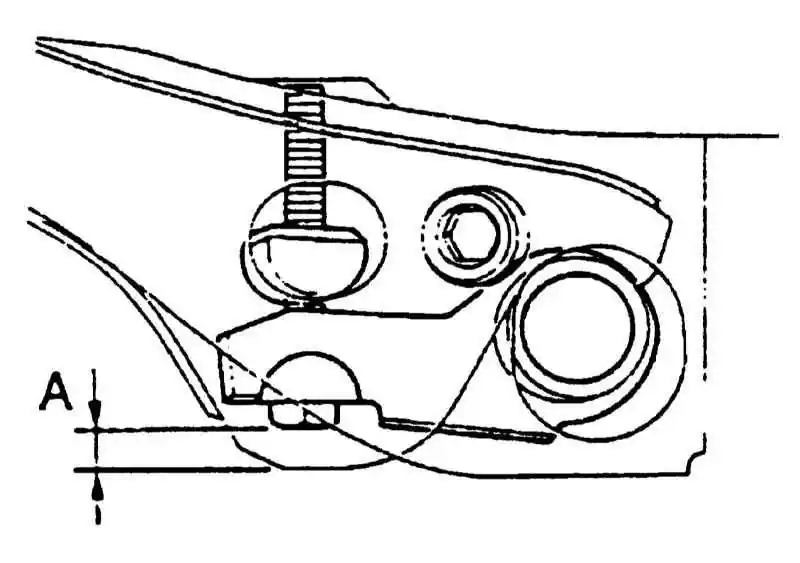

5. Измерьте расстояние «А» между
регулировочным болтом анкерного рычага и рамой (обратитесь к
сопроводительной иллюстрации). Это потребуется при сборке.
6. Ослабьте анкерный рычаг до полного ослабления торсионной штанги.

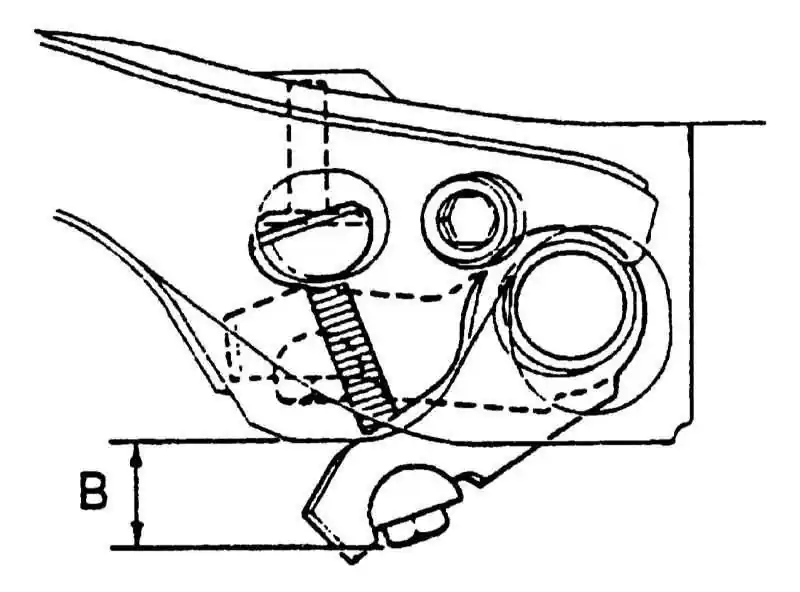

7. Измерьте расстояние «В». Это
потребуется при сборке (обратитесь к сопроводительной иллюстрации).
8. Выверните регулировочный болт из анкерного рычага.
9. Снимите седла анкерного рычага.
10. Снимите торсионную штангу с анкерным рычагом.
11. Снимите анкерный рычаг с торсионной штанги и переставьте его на
новую штангу.
12. Отдайте две гайки с болтами и снимите торсионную штангу.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите торсионный рычаг, завернув болты с гайками
с требуемым усилием.
2. Установите штангу в торсионный рычаг.
3. Установите седла и регулировочный болт.
4. Сравните длину регулировочного болта с измеренной в процессе снятия.
5. Затяните регулировочный болт так, чтобы расстояние «А» соответствовало
требованиям
Спецификаций.
6. Если устанавливаете старую торсионную штангу, установите ее в анкерный
рычаг, совместите предварительно нанесенные метки. Затем, совместив
метки штанги и торсионного рычага, установите торсион.
7. Затяните регулировочный болт так, чтобы расстояние «А» было равно
измеренному при снятии.
8. Дальнейшая установка производится в обратном порядке.
