4.2.3. Снятие и установка выпускных коллекторов

Приступайте к выполнению процедуры только после окончательного остывания силового агрегата.


Прокладки выпускной системы использовать повторно недопустимо. Компания Toyota предписывает также замену гаек крепления новыми.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Пропитайте крепеж коллекторов проникающим маслом, затем отдайте гайки крепления приемной трубы, соединяющей выпускной коллектор с катализатором.
3. Отсоедините электрический разъем лямбда-зонда.
4. Отдайте маленькие болты крепления теплозащитного экрана к коллектору.
5. Отдайте восемь гаек и снимите коллектор с головки цилиндров. Прокладку выбросите.

Установка

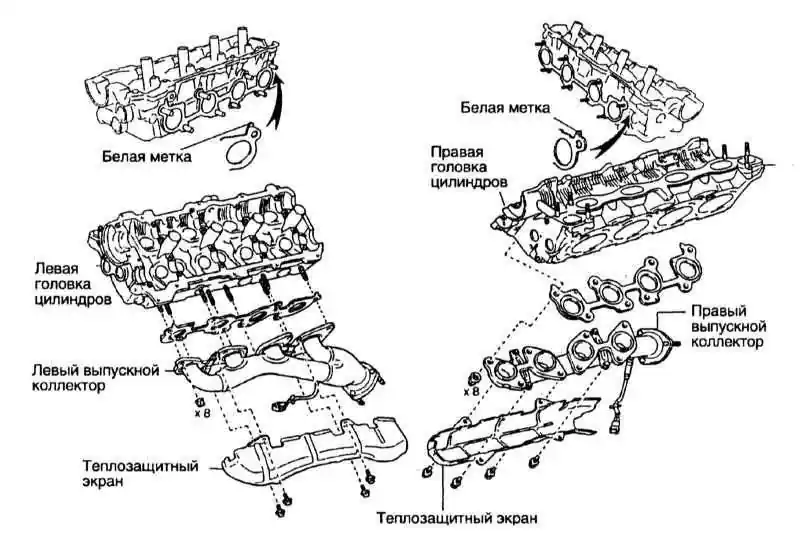

Выпускные коллекторы и метки прокладок


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в порядке, обратном порядку демонтажа компонентов. Осмотрите новую прокладку между коллектором и головкой. Оригинальные прокладки Toyota имеют метки, нанесенные белой краской. Прокладки устанавливаются метками к коллектору. Проследите за правильной установкой прокладки (обратитесь к иллюстрации выше).
2. Установите коллектор с новой прокладкой, совмещая шпильки с приемной трубой. Требуется также новая прокладка между приемной трубой и коллектором. Для установки используйте новые гайки и затягивайте их с усилием 44 Нм.
3. Установите теплозащитный экран и затяните четыре болта с усилием 7.5 Нм.
4. Затяните гайки крепления приемной трубы к коллектору с усилием 62 Нм.
5. Запустите двигатель и проверьте его на наличие признаков утечек отработавших газов.
