3.3.7.4. Регулятор напряжения

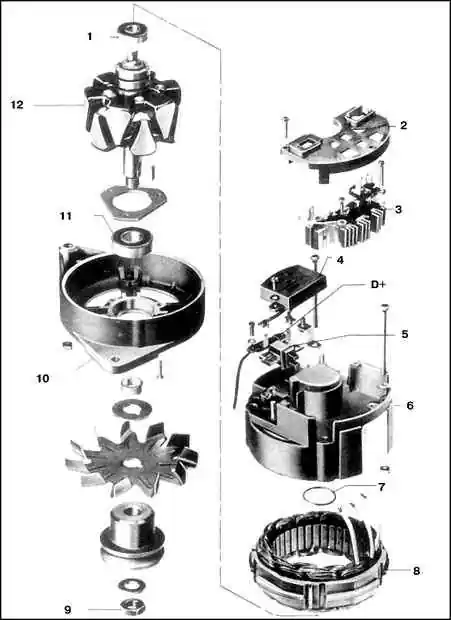

Генератор фирмы Motorola
1. Подшипник
2. Крышка
3. Держатель выпрямителя
4. Регулятор
5. Щеткодержатель
6. Корпус щеткодержателя
7. Кольцо
8. Статор
9. Гайка
10. Передняя крышка
11. Подшипник
12. Ротор
D+ – Конденсатор

Регулятор напряжения ремонту не подлежит.

Проверка регулятора напряжения выполняется в автосервисе.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
Генератор фирмы Bosch

2. Регулятор смонтирован на корпусе генератора. Отверните винты и снимите регулятор (отверните гайки, снимите малый кожух, закрывающий выводы, отверните гайки и снимите крышку). Имейте в виду, что на части генераторов фирмы Bosch регулятор смонтирован в щеточном узле.

3. Установка выполняется в обратном порядке. Проверьте состояние контактных колец.
Генератор фирмы Motorola
4. Снимите генератор.
5. Снимите заднюю крышку, держатель выпрямителя, отверните винты и снимите регулятор.
6. Установка выполняется в обратном порядке.
