9.5. Педаль сцепления

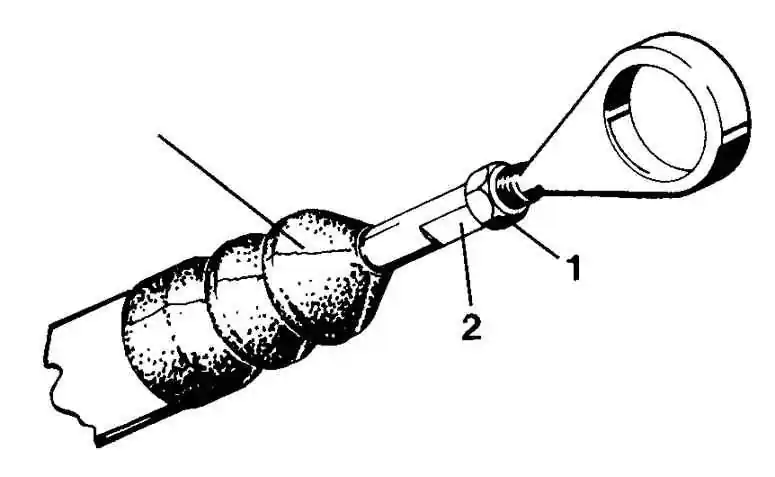

Контргайка штока педали сцепления

Для регулировки сместите чехол, отпустите контргайку (1) и вращайте шток за лыски (2).

Проверка и регулировка

Предупреждение

Регулировка педали требуется только при замене главного цилиндра.

ПОРЯДОК ВЫПОЛНЕНИЯ

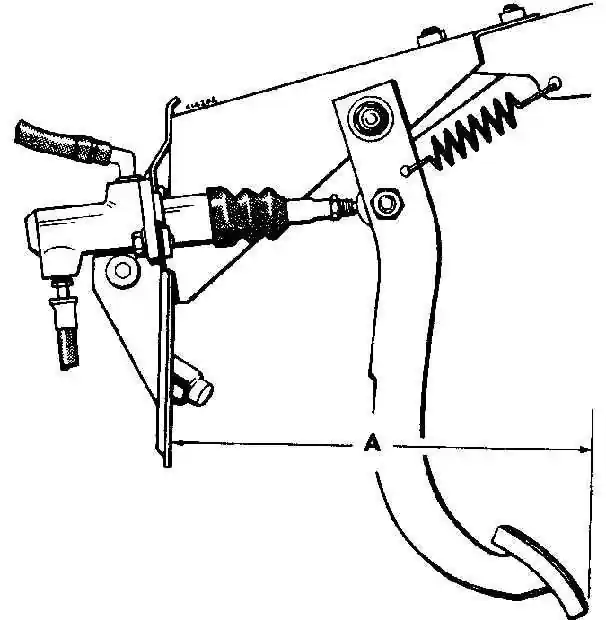

1. Проверьте расстояние А от кромки педали до перегородки.
2. Для регулировки отпустите гайку и болт толкателя. Болт имеет эксцентрик, обеспечивающий перемещение педали при вращении болта. После регулировки педали затяните гайку. Если на болт педали нанесена метка, то она должна быть расположена на одной прямой с цилиндром и обращена от цилиндра.
3. На части автомобилей предусмотрена дополнительная регулировка, которая обеспечивается вращением штока главного цилиндра при отпущенной контргайке.
Предупреждение

Не допускается заворачивать толкатель до предела. После регулировки убедитесь, что между контргайкой и педалью имеется зазор. В противном случае толкатель погнется.

Не перетягивайте контргайку толкателя во избежание срыва резьбы.
