1 Слейте охлаждающая жидкость, обратитесь к Разделу Замена охлаждающей жидкости.
2 Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
3 Отверните болты крепления шкива. При этом удерживайте шкив от вращения. Снимите шкив со ступицы.

4 Выверните 4 болта крепления насоса охлаждающей жидкости.

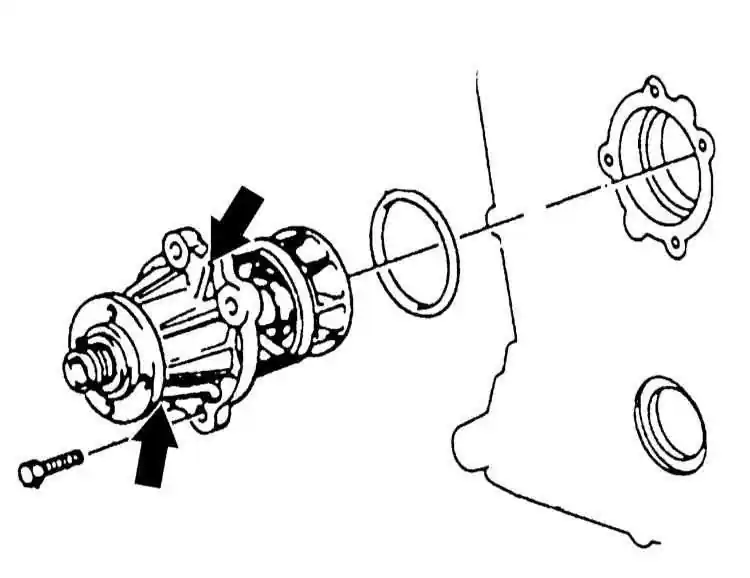

5 Вверните 2 винта М6 в резьбовое отверстие (стрелки на иллюстрации ) и таким образом равномерно выньте насос охлаждающей жидкости из двигателя. Следите за тем, чтобы насос не перекашивался.

6 Очистите уплотнительные поверхности на двигателе.
7 Выверните съемные болты из насоса.
8 Замените уплотнительное кольцо насоса и смажьте новое кольцо перед установкой средством для скольжения.
9 Вставьте насос с новым уплотнением и равномерно закрепите его. Момент затяжки зависит от диаметра резьбы. Обратитесь к Спецификациям.
10 Закрепите шкив, затянув 4 болта моментом 15 Н•м.
11 Установите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
12 Заполните систему охлаждающей жидкостью, обратитесь к Разделу Замена охлаждающей жидкости.
13 Запустите и прогрейте двигатель. Проверьте герметичность системы охлаждения.

14 Слейте охлаждающую жидкость, обратитесь к Разделу Замена охлаждающей жидкости.
15 Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
16 Отверните шланг охлаждающей жидкости сверху насоса у головки цилиндров и держателя.

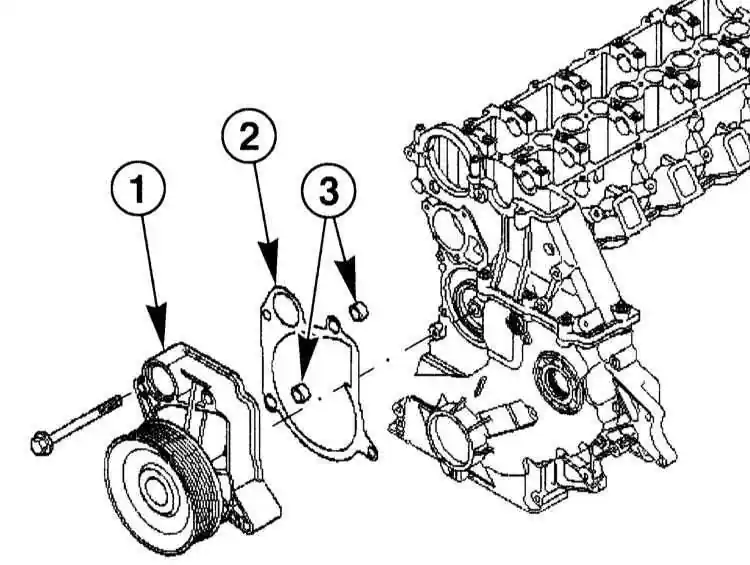

17 Отсоедините насос -1- и снимите вместе с уплотнительной прокладкой -2-. При этом обратите внимание на положение обеих направляющих втулок -3-.
