5.1.8. Снятие и установка радиатора

В результате длительной эксплуатации автомобиля тонкие каналы в радиаторе могут засоряться осадками, содержащимися в охлаждающей жидкости, и известковыми отложениями. Вследствие этого существенно снижается эффективность охлаждения и двигатель перегревается. Единственным способом исправления ситуации является замена радиатора.

Если в контур охлаждения попадает масло, например, при дефекте уплотнительной прокладки головки цилиндров, после проведенного ремонта необходимо снять радиатор и расширительный бачок и промыть обычными очищающими средствами. Соблюдайте при этом указания изготовителя очищающего средства. После установки радиатора на место необходимо всю систему охлаждения несколько раз наполнить горячей водой и слить ее.

Жидкость после промывки нельзя выливать. Соблюдайте инструкции ее производителя. Местные органы власти должны предоставлять информацию о местах возможной утилизации подобных жидкостей.


 СНЯТИЕ

1 Снимите кожух вентилятора, обратитесь к Разделу Снятие и установка вентилятора/кожуха вентилятора.
2 Слейте охлаждающую жидкость и утилизируйте ее, обратитесь к Разделу Замена охлаждающей жидкости.
3 Бензиновый двигатель: Снимите коробку воздушного фильтра на всасывании, обратитесь к Разделу Снятие и установка воздушного фильтра двигателя.
4 Отсоедините шланги охлаждающей жидкости сверху и снизу на радиаторе. Для этого с помощью небольшой отвертки снимите наверх фиксаторы быстроразъемных муфт, обратитесь к Разделу Соединение и разъединение быстроразъемной муфты.
5 Отсоедините снизу слева у радиатора кабель датчика уровня.

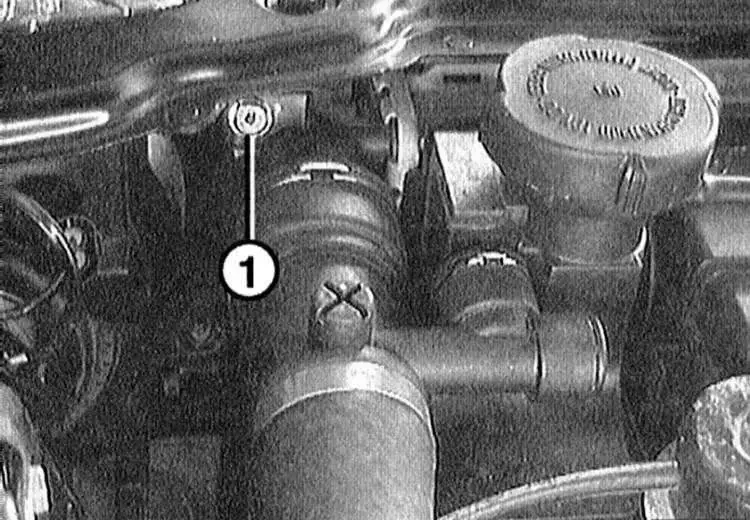

6 Выверните слева вверху у радиатора винт -1-.

Соответствующий винт справа у радиатора был вывернут уже при снятии кожуха вентилятора.

7 Наклоните радиатор вверху назад, затем выньте вверх из нижних держателей.

Радиаторы гидроусилителя руля и кондиционера расположены перед радиатором двигателя в держателе модуля. Для снятия этих радиаторов предварительно необходимо снять радиатор двигателя. Контур охлаждения кондиционера разрешается вскрывать только специализированной мастерской, имеющей соответствующее оснащение. Имеется опасность несчастного случая, обратитесь к Разделу 11.

Пластины радиатора имеют острые кромки, поэтому рекомендуется для снятия радиатора пользоваться рукавицами.



 УСТАНОВКА

8 Проверьте все шланги системы охлаждения на наличие порезов, трещин и прочие повреждения. Если необходимо, замените их. Проверьте состояние обеих нижних резиновых опор радиатора.

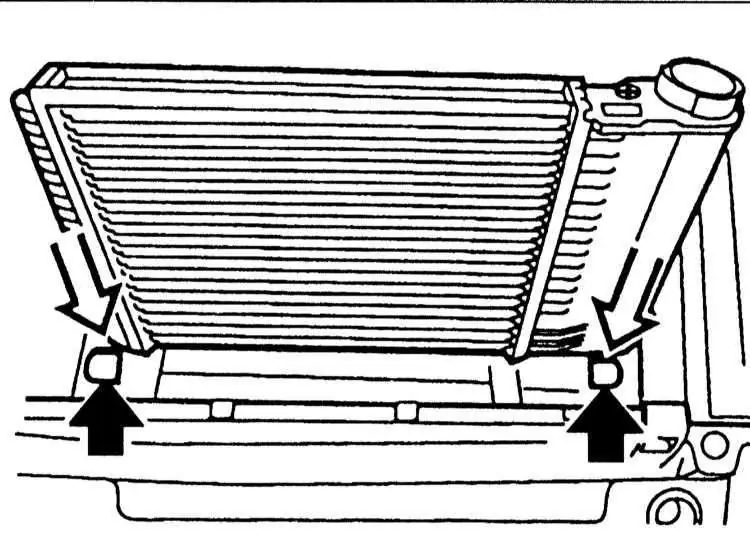

9 Вставьте радиатор сверху так, чтобы резиновые опоры сели точно в накладки (черные стрелки на иллюстрации).
10 Наклоните радиатор вперед и наверните верхний винт со стороны патрубка для заполнения водой.

11 Установите кожух вентилятора, обратитесь к Разделу Снятие и установка вентилятора/кожуха вентилятора.
12 Присоедините кабель к датчику уровня слева внизу у радиатора.
13 Проверьте визуально уплотнительные кольца в быстроразъемных муфтах. При наличии деформаций замените.
14 Вдавите проволочные фиксаторы на муфтах. Соедините с радиатором шланги. При этом быстроразъемные муфты должны отчетливо защелкнуться, обратитесь к Разделу Соединение и разъединение быстроразъемной муфты.
15 Бензиновый двигатель: Установите коробку воздушного фильтра для всасываемого воздуха, обратитесь к Разделу Снятие и установка воздушного фильтра двигателя.
16 Заполните систему жидкостью и удалите из нее воздух, обратитесь к Разделу Замена охлаждающей жидкости.
