3.12. Зубчатое колесо распределительного вала

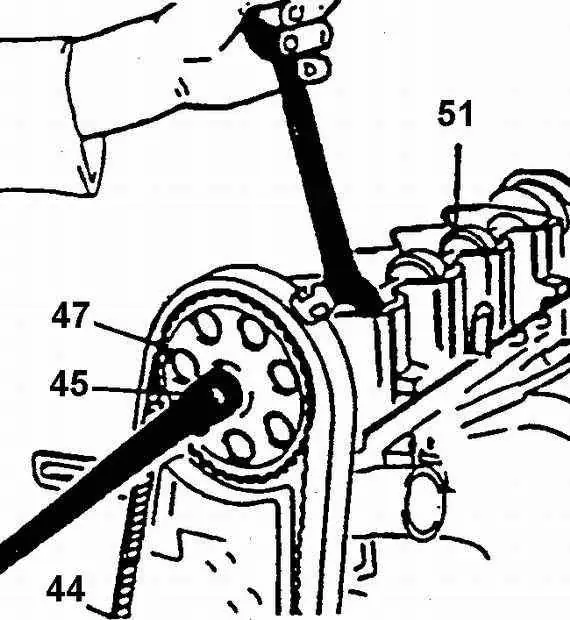

Зубчатое колесо распредвала

44. ЗУБЧАТЫЙ РЕМЕНЬ
45. БОЛТ КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
47. ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА
51. РАСПРЕДВАЛ


Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переднюю крышку зубчатого ремня и крышку 6 корпуса распредвала.
2. Зубчатый ремень 44.
Предупреждение

При отворачивании болта крепления зубчатого колеса удерживать распредвал от проворачивания.

3. Отвернуть болт, снять шайбу и зубчатое колесо с распредвала.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Зубчатое колесо на распредвал, ориентируясь по метке. Надеть шайбу и завернуть болт. Затянуть болт крепления зубчатого колеса моментом 45 Нм.
2. Зубчатый ремень.
3. Переднюю крышку зубчатого ремня и крышку 6 корпуса распредвала.
