3.2.1.3.2. Снятие и установка форсунок

Предупреждение

Следует защитить генератор от попадания в него дизельного топлива.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить от аккумулятора провод массы.
2. Осторожно отсоединить от топливного насоса соединения трубопроводов впрыска.
3. Осторожно отсоединить от форсунок соединения трубопроводов впрыска.
4. Отсоединить от форсунок трубопроводы возврата топлива.
5. Вывинтить форсунки и установить на распылители защитные колпачки.
6. Извлечь шайбы термической изоляции и вытереть их.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

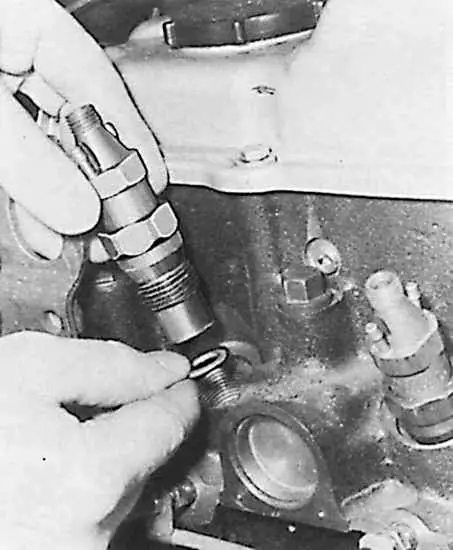

1. Установить новые шайбы термической изоляции выпуклой стороной к головке блока цилиндров.
2. Вставить форсунки в отверстия в головке блока цилиндров и затянуть их необходимым моментом.
3. Привинтить к форсункам соединения трубопроводов впрыска. Убедиться в том, что скобы крепления трубопроводов (противодействующие колебаниям) находятся на требуемых местах.
4. Привинтить соединения трубопроводов впрыска к топливному насосу.
5. Установить на форсунки трубопроводы возврата топлива.
6. Подсоединить аккумулятор, запустить двигатель и проверить герметичность соединений.
