14.5. Дверь багажного отделения

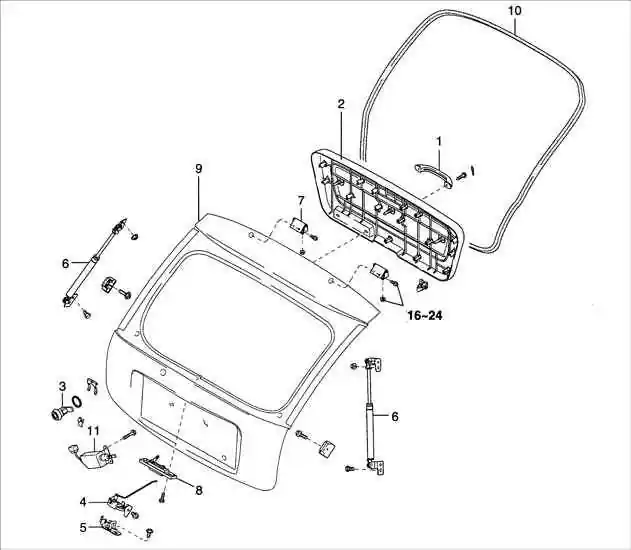

Дверь багажного отделения

1 – ручка;
2 – обивка двери;
3 – цилиндр замка;
4 – замок двери багажного отделения;
5 – ударная пластина;
6 – газонаполненная стойка поддержки задней двери;
 7 – шарнир;
8 – наружная ручка открытия двери;
9 – дверь багажного отделения;
10 – профилированная уплотнительная полоса;
11 – активатор замка двери багажного отделения.

Дверь багажного отделения установлена на двух шарнирах, приваренных к кузову и закрепленных болтами к двери.
Газонаполненные стойки помогают открывать дверь багажного отделения и поддерживают ее в открытом положении.

Защелка присоединена в центре основания двери багажного отделения. Предусмотрена регулировка положения двери багажного отделения.

Профилированная уплотнительная полоса, закрепленная на выступе крышки двери, предотвращает протекание между дверью и кузовом.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Откройте дверь багажного отделения.
3. Снимите уплотнительное кольцо в центральной части двери для доступа к шлангу омывателя заднего стекла.
4. Снимите распылитель омывателя заднего стекла и отсоедините от него шланг.
5. Сожмите фиксатор и освободите соединитель шлангов.
6. Снимите шланг распылителя с соединителя шлангов.
7. Снимите шланг распылителя.
8. Снимите нижнюю обивку двери багажного отделения.
9. Снимите боковую обивку багажного отделения.

10. Выверните болт крепления опоры ремня безопасности и один винт крепления обивки задней стойки.
11. При снятии обивки задней стойки отсоедините электрический разъем.
12. Вытяните жгут проводов через отверстие в двери багажного отделения, гофрированный чехол и уплотнительное кольцо.
Предупреждение

При снятии газонаполненных стоек помощник должен удерживать дверь в открытом положении.

13. Поддержите дверь багажного отделения в открытом положении.

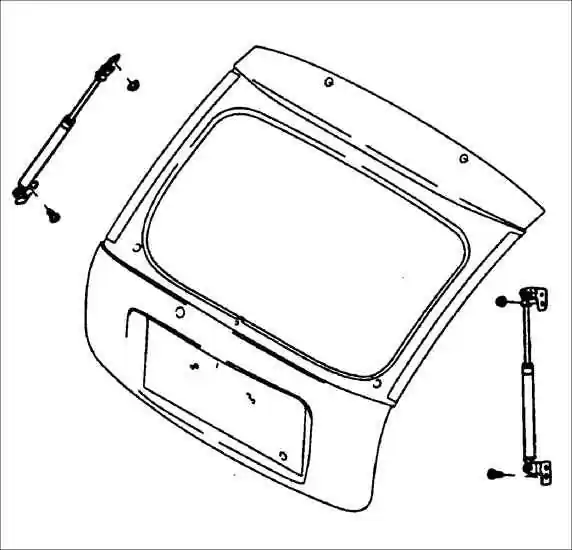

14. Выверните два болта крепления газонаполненной стойки.
15. Выверните по одному болту крепления двери к шарнирам, с двух сторон двери.
Предупреждение

Снятие двери багажного отделения проводите с двумя помощниками.

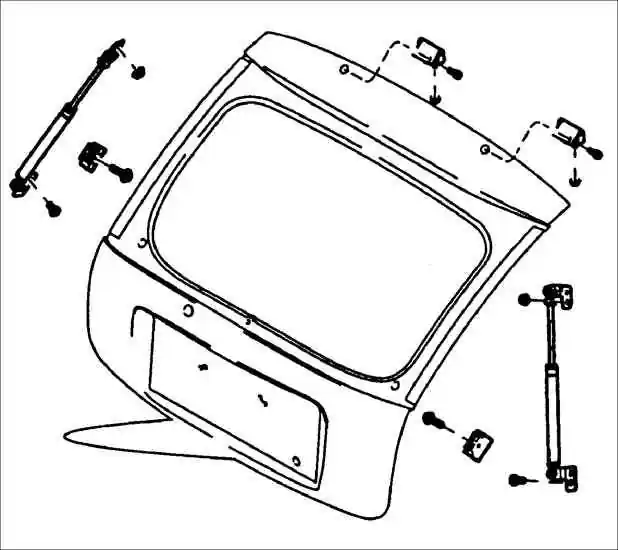

16. Выверните оставшиеся два болта крепления двери к шарнирам.
17. Снимите дверь багажного отделения с автомобиля.

Установка

 Установка двери багажного отделения проводится в последовательности, обратной снятию. Затяните болты крепления шарниров требуемым моментом.

Момент затяжки: 16–24 Н•м

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

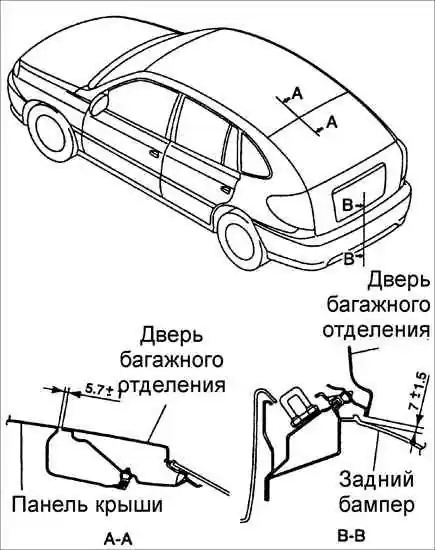

1. Измерьте зазоры двери багажного отделения в сечениях А–А и В–В показанных на рисунке.
Если зазоры соответствуют требуемым значениям, затяните болты крепления шарниров к двери багажного отделения.
В противном случае выполните следующие регулировки в шарнирах:

      – переместите дверь вперед или назад;
      – переместите левую или правую сторону двери;
      – поверните дверь по часовой стрелке или против часовой стрелки;
      – переместите дверь в любой комбинации из вышеперечисленных.

После регулировки затяните болты крепления шарниров моментом затяжки 20 Н•м
2. Повторно измерьте зазоры двери багажного отделения, чтобы убедиться, что дверь не сместилась при затягивании болтов.
3. Измерьте зазор между дверью багажного отделения и задним бампером. Если зазор слишком большой, отрегулируйте его, перемещая клинья друг от друга. Если зазор слишком маленький, отрегулируйте его, перемещая клинья друг к другу.
