6.5.3. Снятие и установка компонентов системы выпуска отработавших газов

См. предупреждение в начале раздела Проверка состояния компонентов системы выпуска отработавших газов!

Приемная труба с каталитическим преобразователем

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отпустите гайки крепления приемной секции к выпускному коллектору/турбокомпрессору.
  2. Отдайте крепежные гайки и отделите каталитический преобразователь от соединительной секции.
  3. Снимите сборку приемной секции с каталитическим преобразователем и две уплотнительные прокладки.
  4. Тщательно зачистите сопрягаемые поверхности соединительных фланцев, приготовьте сменные уплотнительные прокладки.
  5. Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов к усилиям затягивания резьбового крепежа.

Глушитель

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отпустите гайки крепления сначала заднего, затем переднего соединительных фланцев сборки глушителя с соединительной трубой.
  2. Снимите с кронштейнов четыре резиновых подвеса и извлеките глушитель из-под автомобиля.
FRT — Направление вперед по автомобилю
  1. Снимите две уплотнительные прокладки и тщательно зачистите сопрягаемые поверхности соединительных фланцев, - прокладки подлежат замене в обязательном порядке.
  2. Установка производится в обратном порядке, - резиновые подвесы перед установкой следует смазать силиконовой смазкой, проследите за соблюдением требований Спецификаций Главы Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов к усилиям затягивания резьбового крепежа.

Выпускная труба

 ПОРЯДОК ВЫПОЛНЕНИЯ

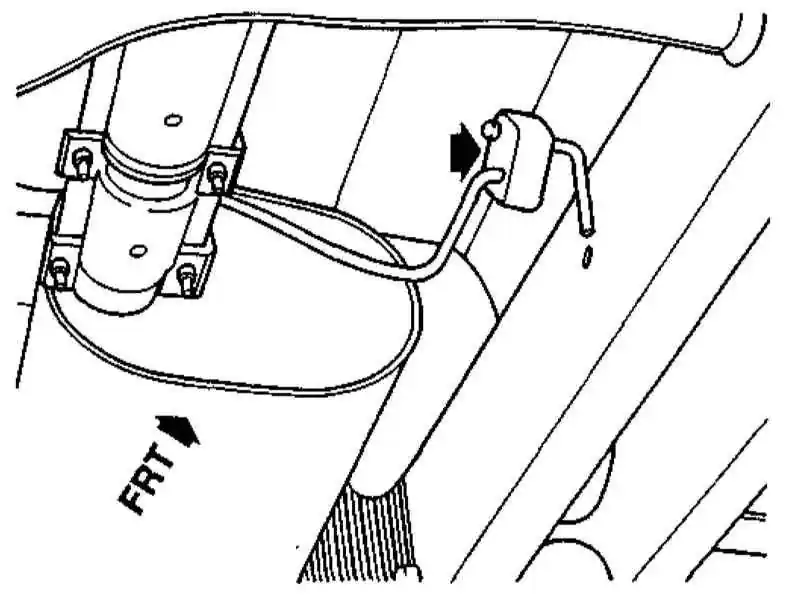

  1. Снимите резиновый подвес выпускной трубы с опорного кронштейна, затем отпустите гайки соединительного фланца.
FRT — Направление вперед по автомобилю
  1. Извлеките трубу из-под автомобиля.
  2. Снимите уплотнительную прокладку.
  3. Установка производится в обратном порядке, не забудьте заменить резиновый подвес и смазать его перед установкой силиконовой смазкой, крепежные гайки затяните с требуемым усилием.
