13.10. Снятие и установка комбинации приборов

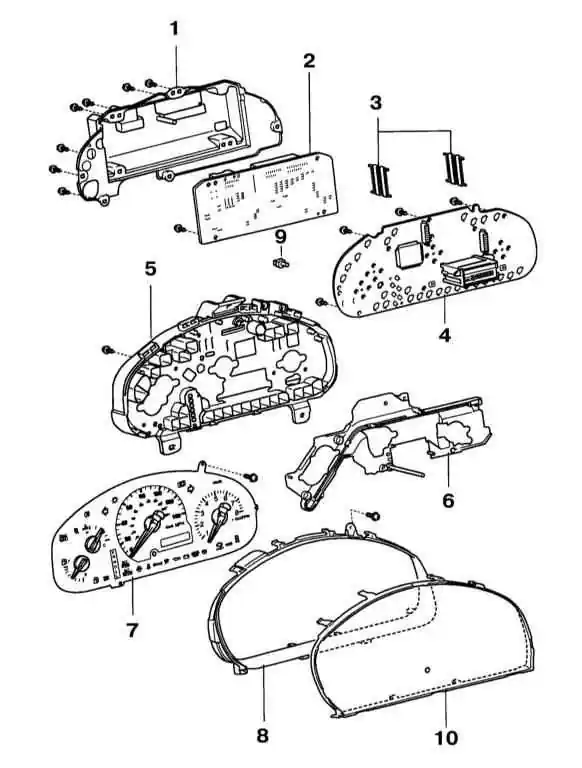

Компоненты сборки комбинации приборов

1 — Задняя крышка
2 — ECU К/В и комбинации приборов
3 — Контакты
4 — Плата
5 — Корпус

6 — Пластина
7 — Сборка спидометра
8 — Передняя вставка
9 — Лампа
10 — Защитное стекло


 ПОРЯДОК ВЫПОЛНЕНИЯ

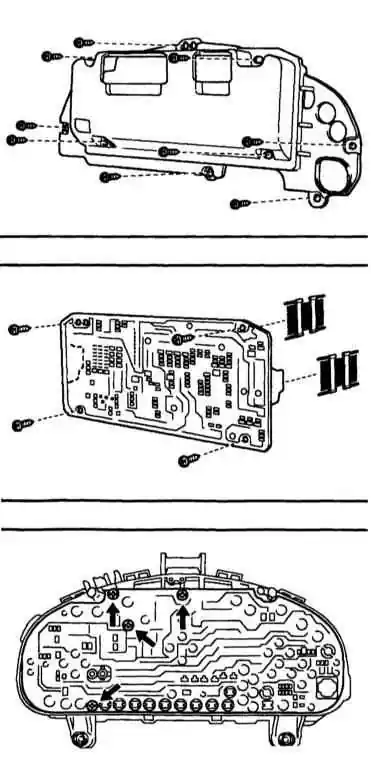

  1. Выверните 9 винтов и снимите заднюю крышку комбинации приборов.
  2. Выверните 4 болта, снимите ECU и 2 комплекта контактов.
  3. Выверните 4 винта, разъедините 6 разъёмов и снимите печатную плату с корпуса.
  1. Снимите переднюю вставку и защитное стекло.
  2. Выверните винт и снимите пластину.
  3. Выверните 2 винта и снимите сборку спидометра.
  4. Установка производится в обратном порядке.
