13.1.19. Резиновые щетки стеклоочистителей

Резиновые щетки стеклоочистителя следует заменять при плохом качестве очистки стекол. В торговле предлагаются как комплектные щетки стеклоочистителя (резиновая щетка с держателем), так и отдельные резиновые щетки стеклоочистителя. Если заменяется только резиновая щетка, обращайте внимание на то, чтобы не был изогнут ее держатель.

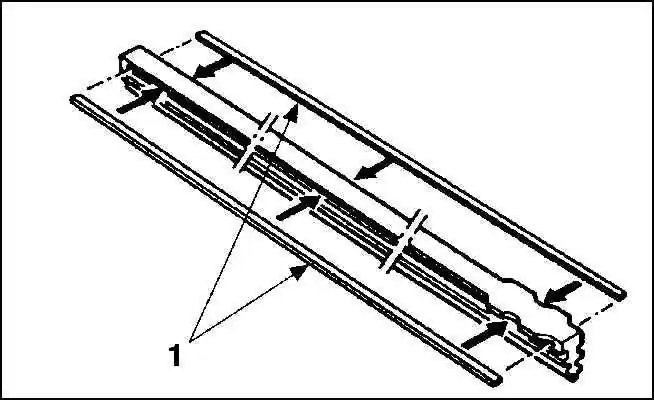

Резиновая щетка вводится в две металлические фиксирующие направляющие (1), которые при снятии должны разбираться по отдельности.

Снятие

При проведении работ на стеклоочистителях Извлеките ключ зажигания. При перемещении рычага щетки или рычажного механизма стеклоочистителя, начиная с положения "1" ключа зажигания, может включиться автоматика возврата щеток в исходное положение. Т. е. стеклоочиститель работает в холостом режиме до тех пор, пока он находится в исходном положении. Существует опасность травмы!

ПОРЯДОК ВЫПОЛНЕНИЯ

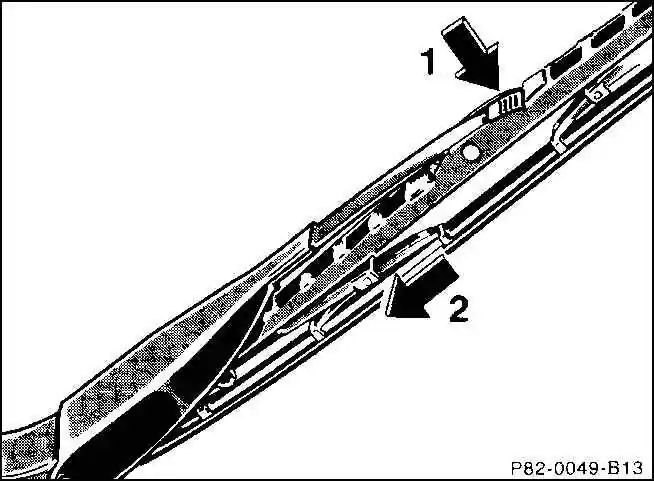

1. Приподнимите рычаг щетки стеклоочистителя, не фиксируя его. 2. Нажмите вниз пластмассовый зажим на рифленой детали (1) и сместите щетку стеклоочистителя вниз (2) с крючка на рычаге щетки стеклоочистителя. 3. Узкой отверткой (2) отодвиньте с закрытой стороны назад резиновую щетку из обеих стальных направляющих (2) и осторожно вытяните резиновую щетку из направляющих. 4. Отцепите резиновую щетку (3) от хомутов (4) на стеклоочистителе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Свободно уложите резиновую щетку не в фиксирующие направляющие, а в зажимы стеклоочистителя. 2. Обе направляющие открытой профильной стороной введите в резиновую щетку так, чтобы канавки направляющих смотрели в сторону резины и зафиксировались в выступах паза. Изгиб направляющих должен смотреть в направлении стекла. 3. Пружинные защелки легче входят в канавку фиксатора, если предварительно передний ее конец скашивается напильником и смазывается мыльной водой (моющим средством). 4. Смажьте резиновую щетку на закрытой стороне мыльной водой, чтобы она лучше скользила в хомутах. 5. Обе стальные направляющие и резиновую щетку зажмите пассатижами и навесьте в хомуты самого стеклоочистителя. 6. Насаживайте щетку стеклоочистителя так, чтобы она находилась между обоими направляющими штифтами на рычаге стеклоочистителя. Предупреждение Если устанавливается новая щетка стеклоочистителя, прижмите вниз пластмассовые зажимы на рифленые детали. 7. Задвиньте щетку стеклоочистителя в крючки ее рычага, зажмите пластмассовые зажимы и тем самым зафиксируйте щетку стеклоочистителя. 8. Прижмите рычаг щетки стеклоочистителя. При этом обращайте внимание на то, чтобы резиновая щетка повсюду прилегала к стеклу. 9. Включите стеклоочиститель. Сектор очистки должен легко очищаться. Предупреждение Резиновая губка щетки стеклоочистителя при изменении направления движения должна загибаться (опрокидываться). Если этого не происходит, осторожно изогните рычаг щетки стеклоочистителя так, чтобы его конец располагался параллельно стеклу.
