Изготовление светодиодной подсветки приборов ВАЗ Приора, Калина, 2110
Итак, решился на глобальную переделку подсветки приборной панели. Подсветка светодиодами в штатных местах ни к чему хорошему не привела, получилось что-то голубоватое и пятнистое. Надо убирать светофильтр. Также было решено инвертировать экран одометра.

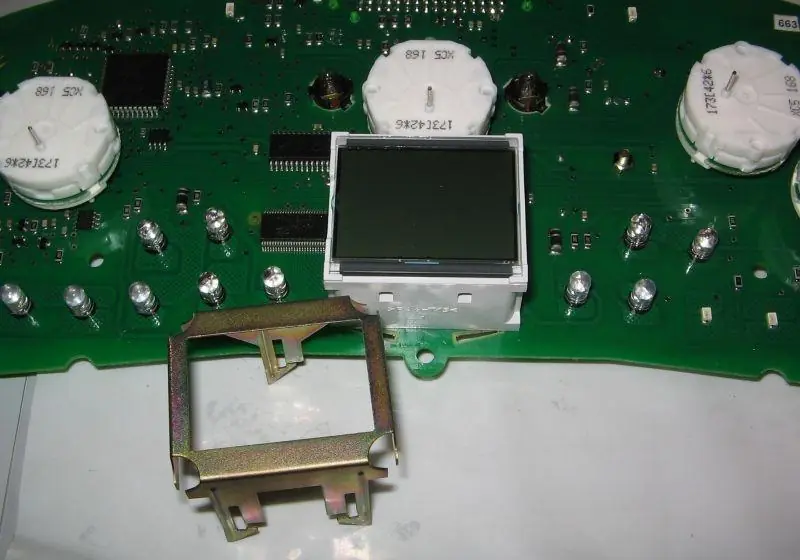

Итак, снимаем панель, разбираем до последнего винтика. Запоминаем положение стрелок. Стрелки снимаются вращением против хода их работы и одновременно вытягивая их с вала. Снимаем крепление дисплея.

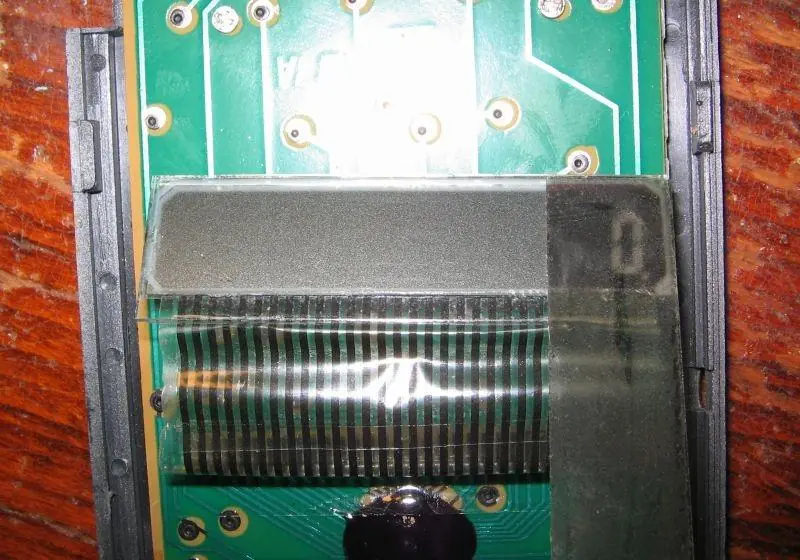

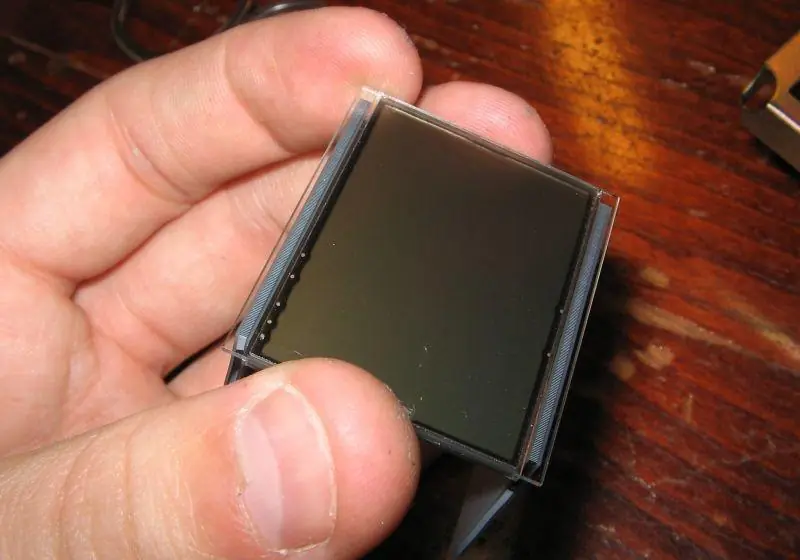

И снимаем дисплей.

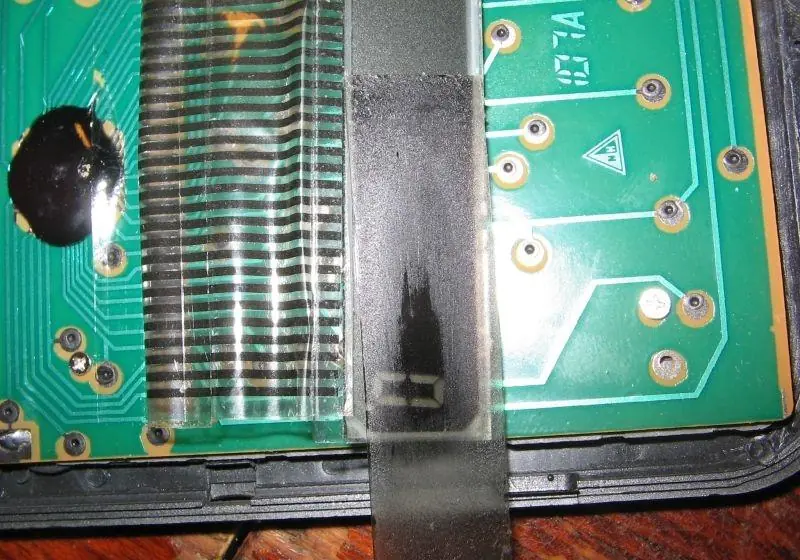

Аккуратно инверсируем экран (о технологии рассказано ниже). Для равномерной подсветки вставил 4 светодиода и запитал их не от габаритов, а от зажигания. Тест-драйв показал успешность моих действий.

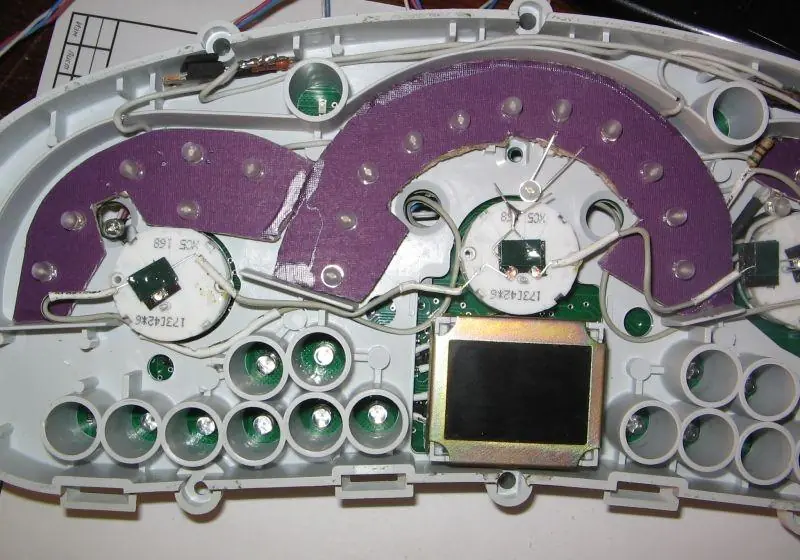

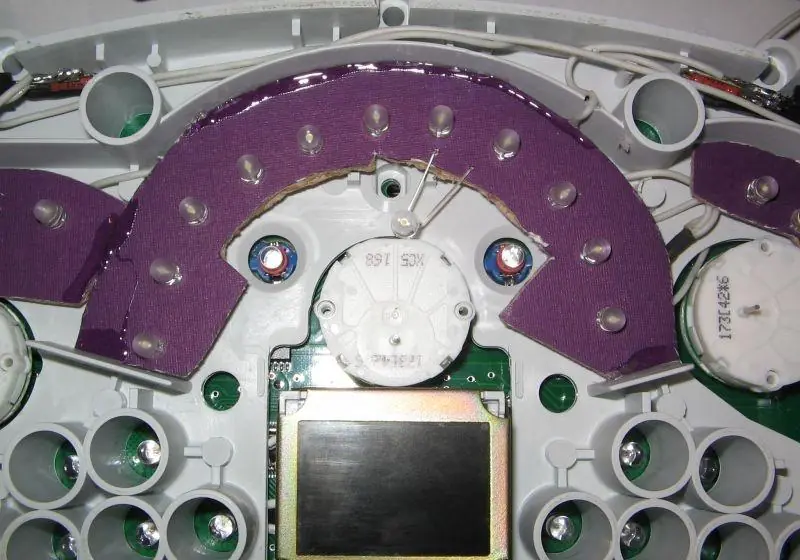

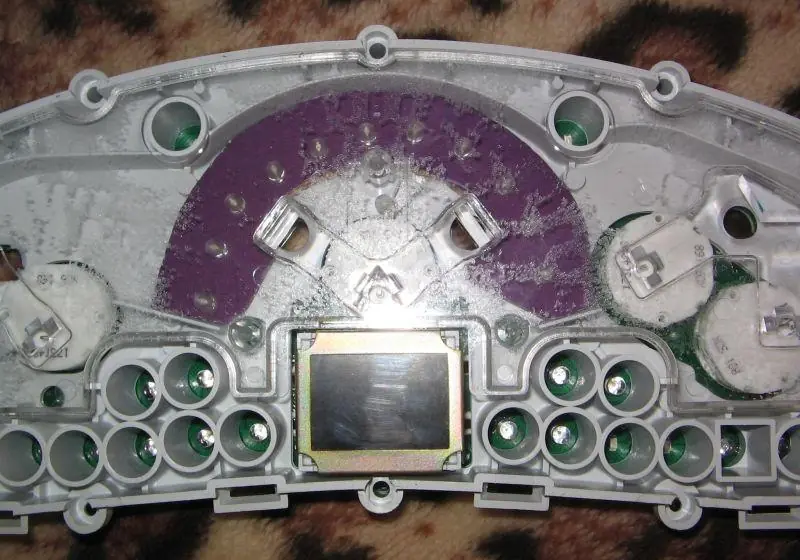

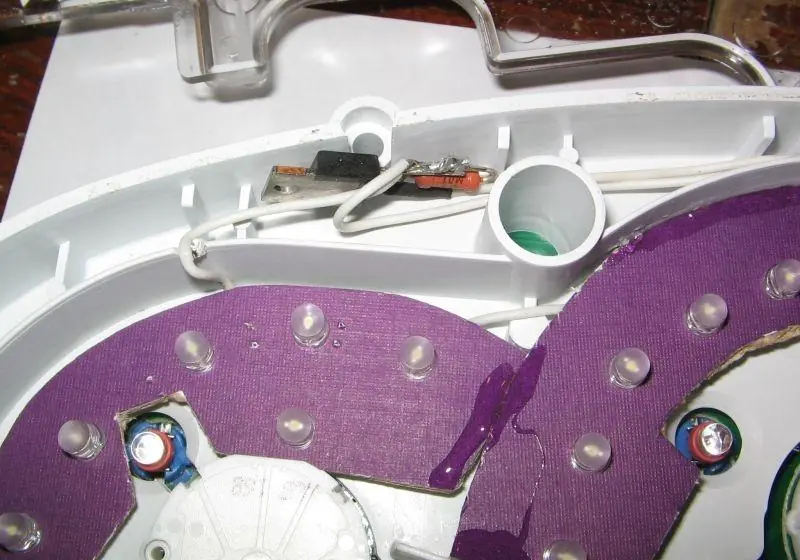

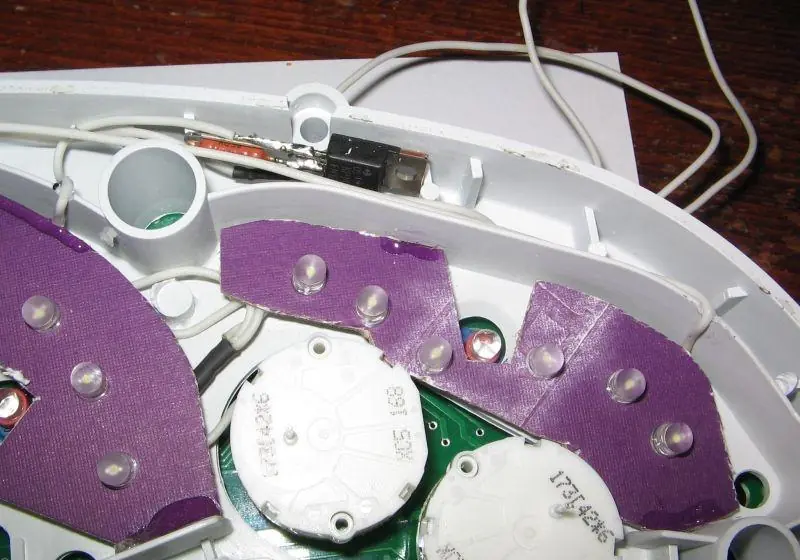

Время взяться за саму подсветку. Из картона вырезал вставки в корпус приборки, в которые устанавливаются светодиоды и спаиваются в параллельные группы по 3 светодиода. Светодиоды взял яркостью по 7 кандел. Питаются светодиоды двумя источниками тока на ИМС LM317.

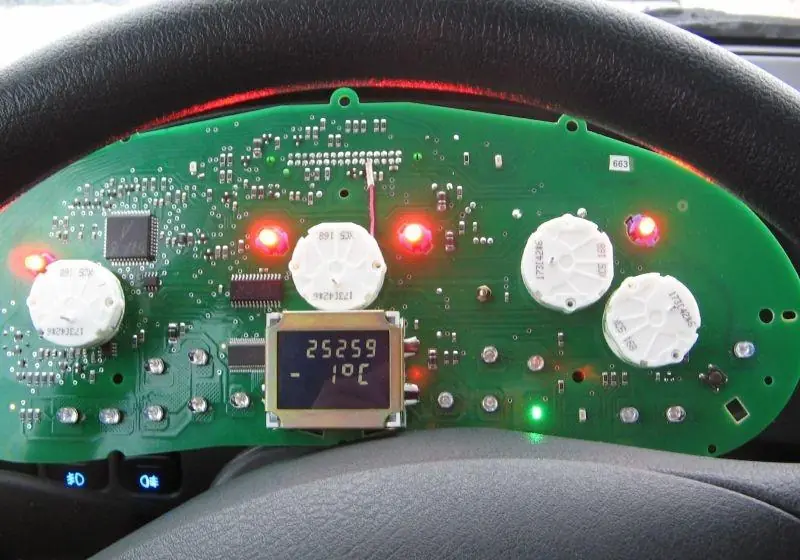

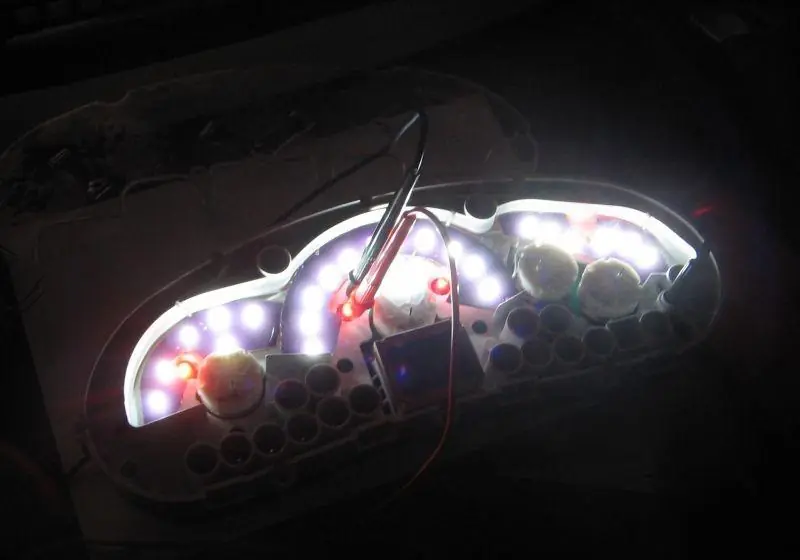

Красный свет для стрелок решил брать из штатных мест для лампочек. Тест-драйв.

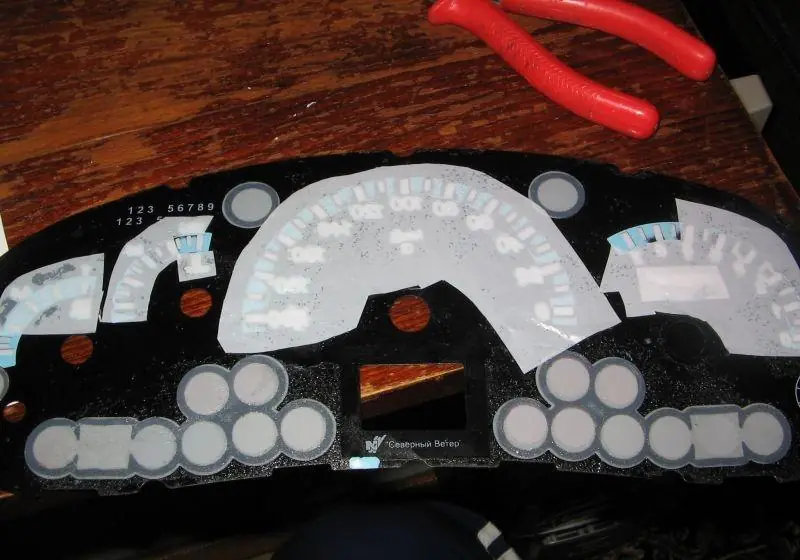

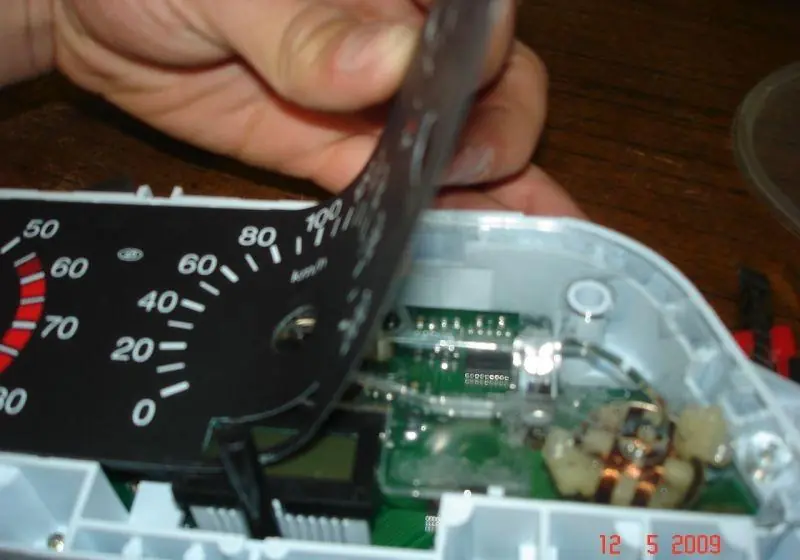

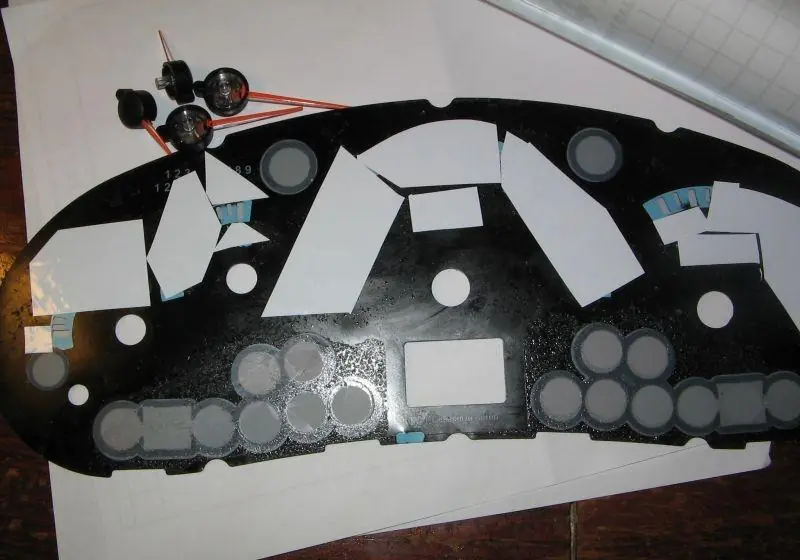

Далее необходимо стереть светофильтр со вставки, для чего аккуратно отделяем ее от световода из оргстекла.
Стирается только зеленый фильтр, аккуратно уайт-спиритом.

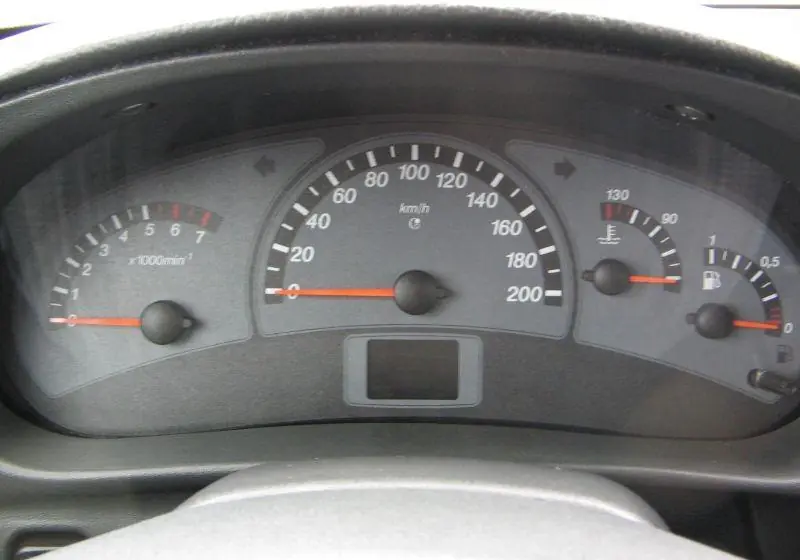

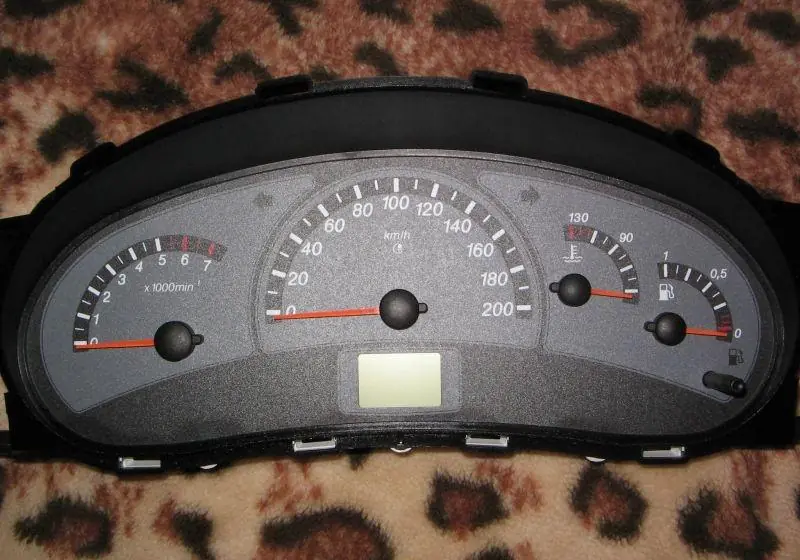

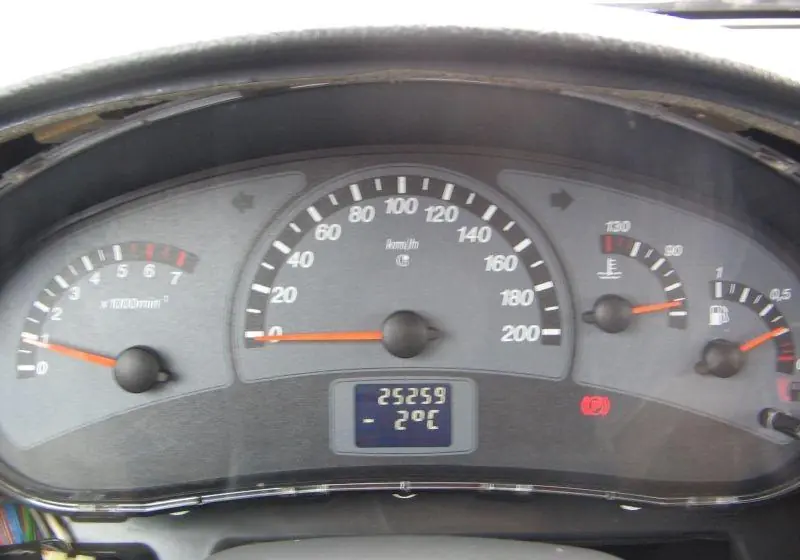

Приклеил вставку на место. Собираем панель в обратной последовательности и вот что у нас получилось днем.

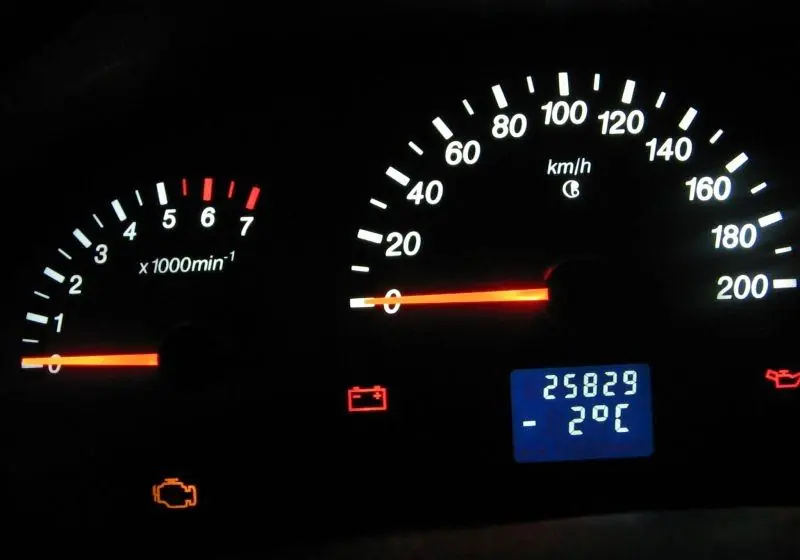

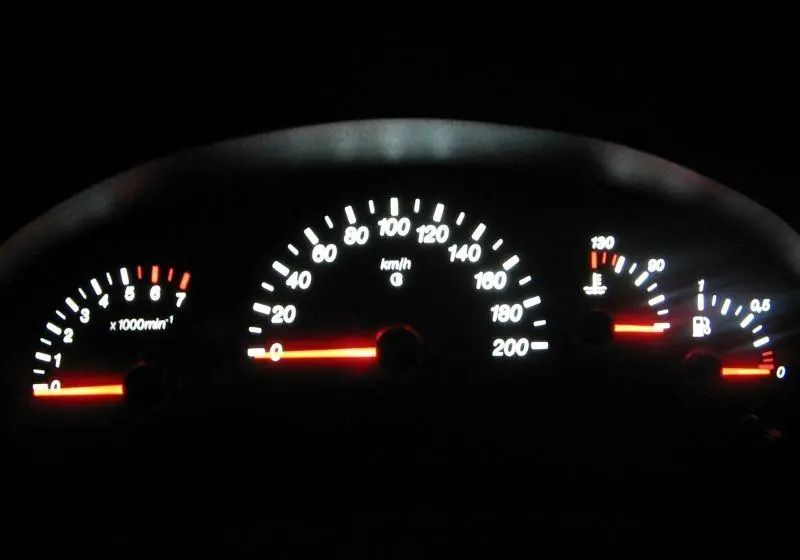

Ночью.

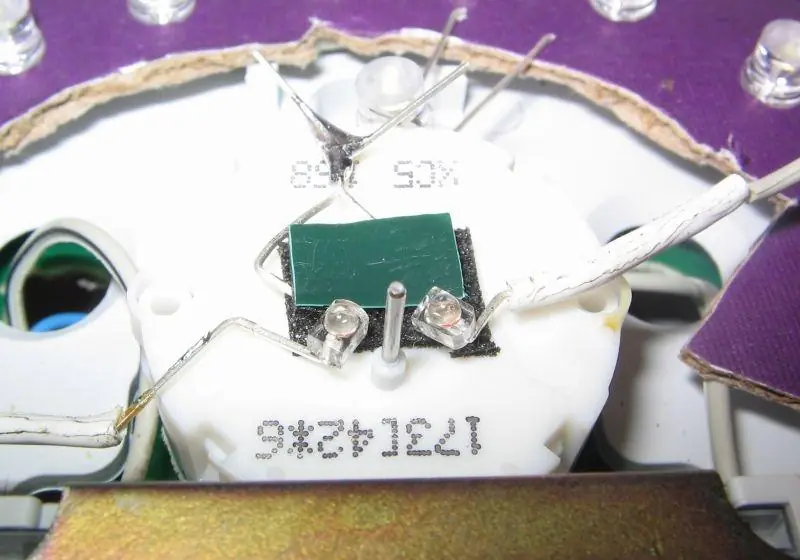

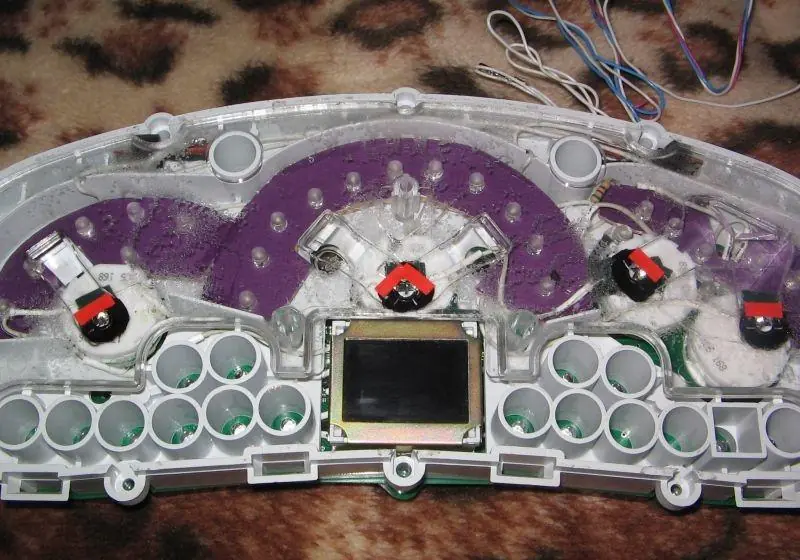

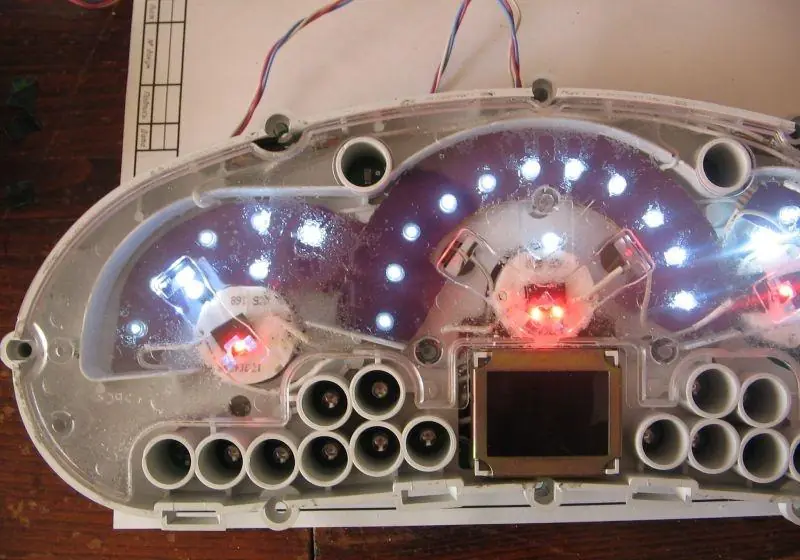

Получился шлак. Стрелки днем вообще не видно, ночью панель слепит просто ужасно. Стрелки надо подсвечивать отдельными светодиодами в их основании. Что и было сделано. Тахометр, температура, топливо — одним светодиодом, спидометр — двумя. Все они включены последовательно и питаются через 1 резистор.
Вот что вышло.
Яркость вначале хотел заглушить белым полиэтиленовым пакетом, наклеенным на вставку.
Это слабо помогло, плюс оказалось, что и стрелки надо глушить :D
Следующей попыткой стал белый и красный Oracal.

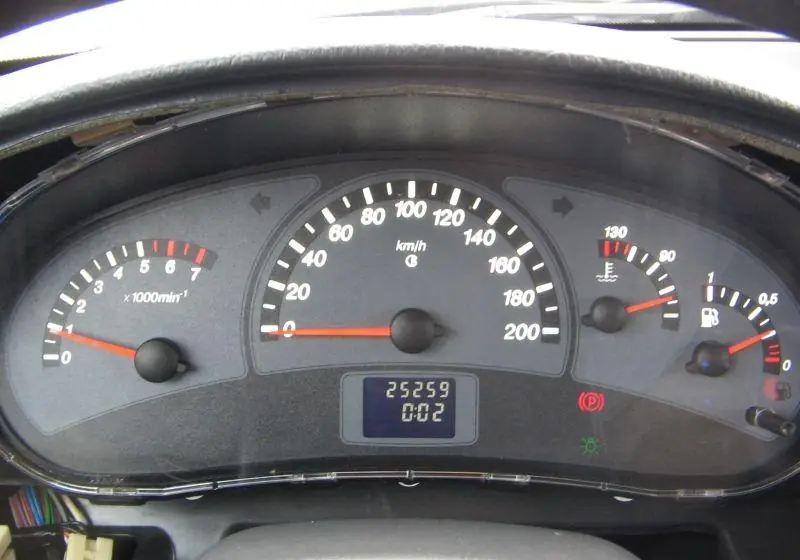

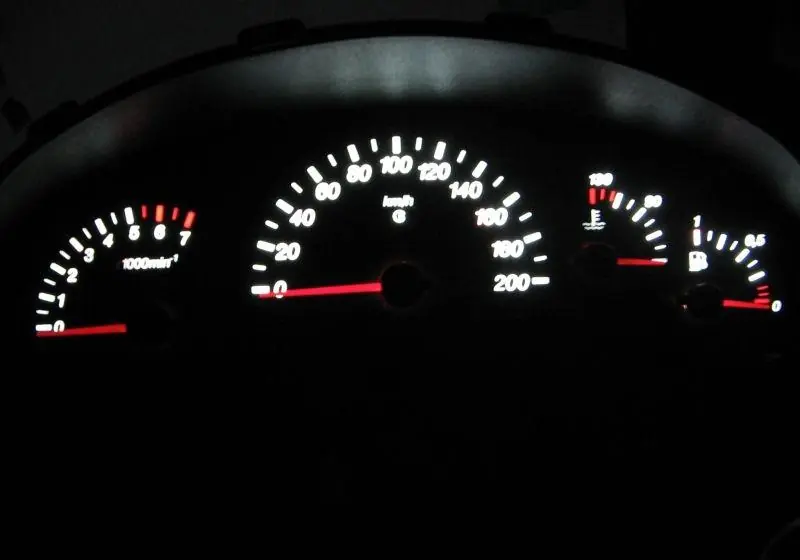

Что и дало мне требуемый результат :)
P.S. Очень желательно иметь БК для точной установки стрелок на место.

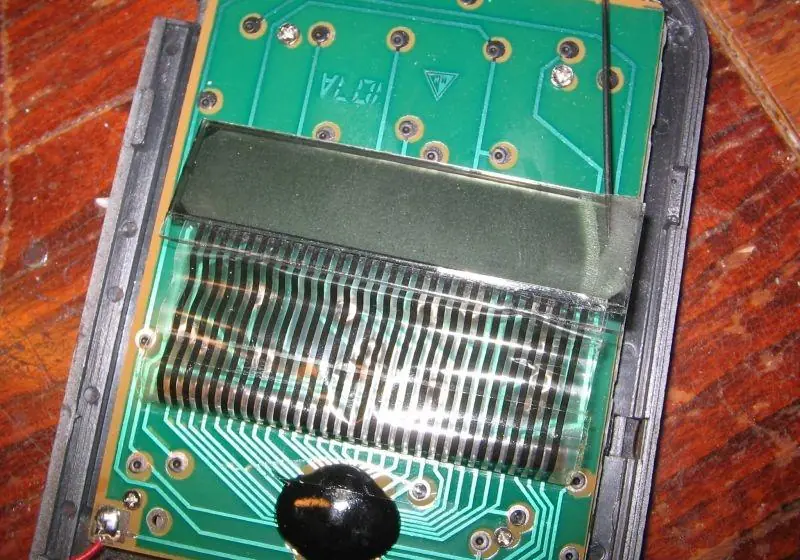

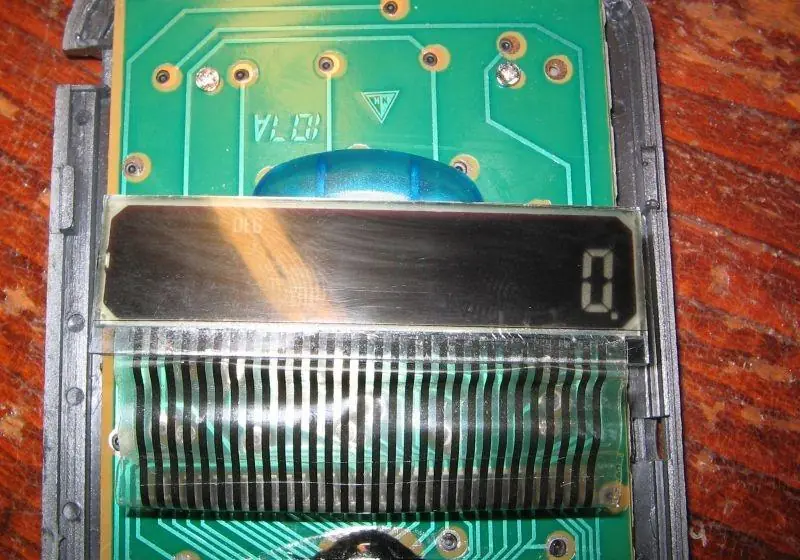

Естественно, технологию инверсии ЖК я не сразу начал применять на панели. Вначале был измучен калькулятор :) Поддевая иголкой либо тонким канцелярским ножом, поляризационную пленку с экрана.
Полностью ее срезаем и проводим эксперименты с поляризацией. Экран становится черным либо при повороте пленки на 90 градусов,
либо при перевороте пленки клеевым слоем наружу.
Долго мучаясь, оттер клей спиртом, мылом, водой.
И собрал обратно.

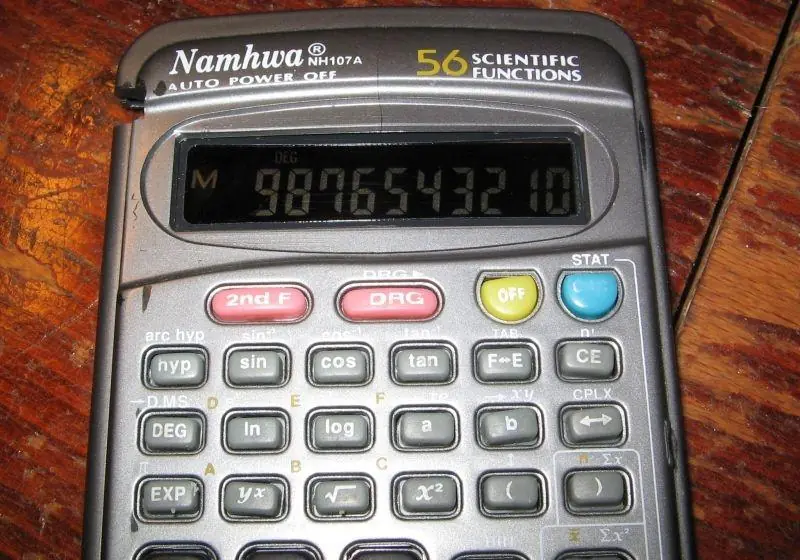

Что же получилось. Ерунда, пользоваться калькулятором невозможно. Только при ярком солнечном свете либо при внутренней подсветке экрана
