1. Отсоедините отрицательный провод от батареи.
2. Выверните свечи зажигания с целью облегчения проворачивания двигателя.
3. Если обратное не оговорено особо, проверните двигатель в нормальном направлении.
4. Ознакомьтесь с требованиями, предъявляемыми к усилиям затягивания резьбовых соединений.
5. При соответствующей комплектации пометьте положение датчика CKP перед его снятием.
6. Не проворачивайте коленчатый вал посредством приводных звездочек распределительного вала или устройств.
7. Не проворачивайте коленчатый и распределительный валы при снятой цепи привода ГРМ.

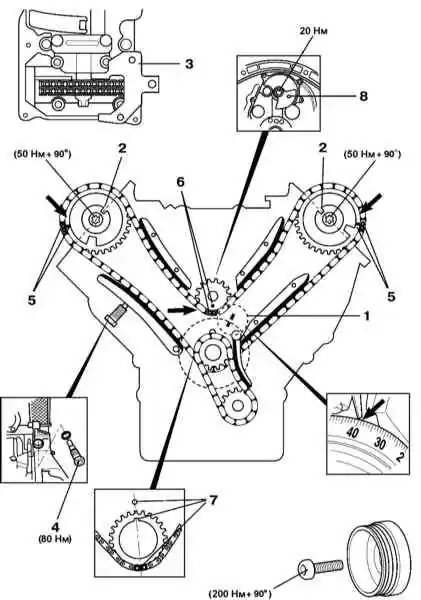

1. Приведите поршень первого цилиндра [1] в положение 40° после ВМТ.
2. Удостоверьтесь в правильности совмещения параллельных канавок обоих распределительных валов со срезом головки цилиндров [2].
3. Установите на распределительные валы блокирующие приспособления [3].
4. Проверьте правильность расположения установочных меток балансировочного вала [4].
5. Прежде чем приступать к выполнению ремонтных процедур, снимите сборку натяжителя [5].

При установке поршня первого цилиндра в положение 40° после ВМТ распределительные валы могут проворачиваться без риска контакта клапанов с днищами поршней.

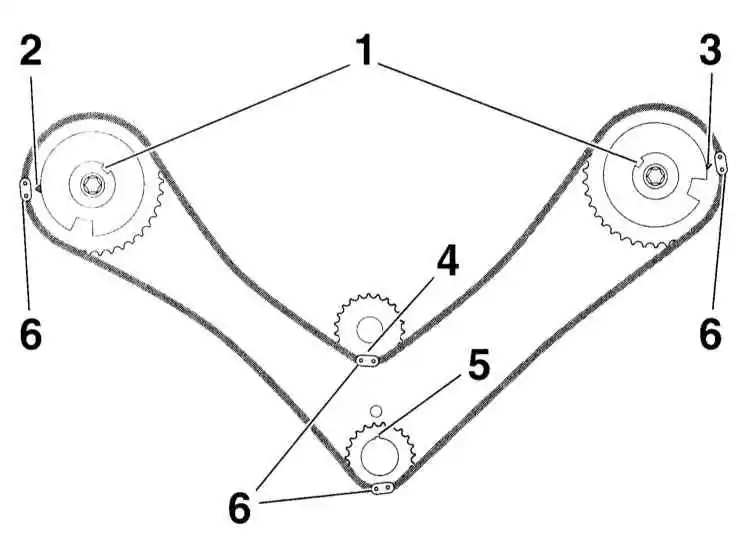

6. При сборке приведите поршень первого цилиндра в положение 40° после ВМТ и добейтесь совмещения омедненных звеньев цепи с:

· Установочными метками звездочек обоих распределительных валов [6];
· С установочной меткой на звездочке балансировочного вала [7];
· Со шпонкой и установочной меткой коленчатого вала [8].

По завершении установки совмещение омедненных звеньев цепи должно происходить на каждом четырнадцатом обороте.

1. Снимите сборку оси коромысел правого распределительного вала в сборе с крышками подшипников;
2. Не затягивая крепеж, установите крышку фиксации распределительного вала [9] (инструмент № 112589054000);
3. Установите приспособления для фиксации цепи на звездочках распределительных валов (инструмент № 112589044000);
4. При помощи приспособлений из приведенного выше списка подсоедините новую цепь к старой на правом ряду цилиндров, - для надевания цепи на звездочки проверните коленчатый вал.

Болты крепления сборок осей коромысел (М7 х 84 мм) повторному использованию не подлежат и должны быть заменены.

1. Проденьте подходящий блокировочный стержень в противовес на задней цапфе вала [11];
2. Выверните крепежный болт и снимите противовес;
3. С передней стороны извлеките балансировочный вал;
4. По завершении ремонтных работ установите натяжитель.
5. В процессе сборки не забудьте смазать центральный болт шкива коленчатого вала.

Не блокируйте маховик/приводной диск при снятии/установке болта шкива коленчатого вала.
