9.3.4. Электрогидравлический блок управления АТ (АТ установлена)

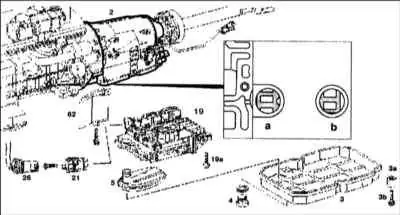

Электрогидравлический блок управления АТ

2 — Коробка передач
3 — Поддон
3а — Соединитель
3b, 19а — Болты
4 — Сливная пробка
5 — Масляный фильтр
19 — Электрогидравлический блок управления 		21 — Направляющая втулка
26 — 13-контактный разъем
62 — Щиток
а — Отверстие под датчик частоты вращения n3 (Y3/6/2)
b — Отверстие под датчик частоты вращения n2 (Y3/6/2)

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг селектора переключения передач в положение «Р».
2. Снимите щиток (62) и отсоедините 13-контактный разъём (26).
3. Ослабьте направляющую втулку (21) и снимите её с трансмиссии.
4. Слейте трансмиссионную жидкость, отвернув пробку (4).
5. Снимите поддон (3).
6. Снимите масляный фильтр (5).
7. Отверните болты (19a) и снимите электрогидравлический блок (19).


Установка

Установка проходится в порядке, обратном снятию.
