12.23. Регулировка люка крыши


Люк крыши с электроприводом

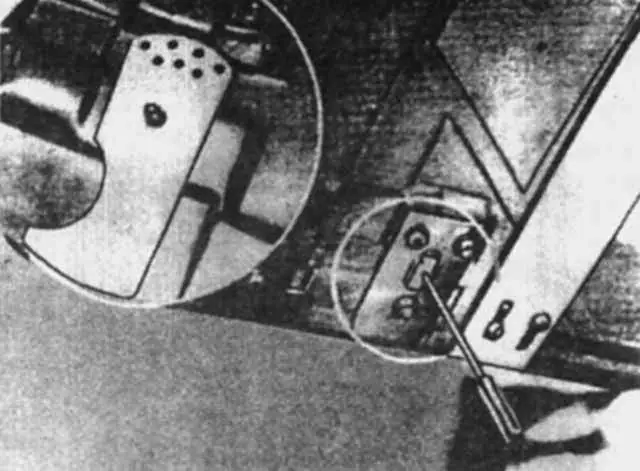

Регулировка положения задней кромки люка с электроприводом


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите обивку с люка крыши, ослабив болты крепления скользящих кронштейнов и сместите кронштейны нажатием внутрь, удерживая крышку люка в центральном положении в проеме. Затяните болты.
  2. Для регулировки по высоте передней кромки люка ослабьте винты крепления направляющих и поворачивайте регулировочные винты со шлицом так, чтобы передняя кромка закрытого люка была заподлицо с поверхностью крыши или чуть спускалась (в пределах 1,0 мм). Затяните винты крепления направляющих.
  3. Для регулировки по высоте задней кромки люка закройте люк крыши, ослабьте гайку и поворачивайте регулировочную пластину отверткой так, чтобы задняя кромка люка была заподлицо с поверхностью крыши или чуть поднималась (в пределах 1,0 мм).
  4. Установите обратно обивку люка.


Люк крыши с механическим приводом

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите обивку с люка крыши, ослабьте болты крепления скользящих кронштейнов и сместите кронштейны нажатием внутрь, удерживая крышку люка в центральном положении в проеме. Затяните болты.
  2. Для регулировки стопорных тяг ослабьте гайки и отрегулируйте положение люка крыши так, чтобы он плотно прилегал к переднему уплотнителю, затем затяните гайки. Приоткройте люк, ослабьте гайки стопорных тяг и отрегулируйте их так, чтобы рукояткой можно было поставить люк в любое положение.
  3. Для регулировки положения передней кромки люка по высоте ослабьте винты крепления направляющих и поворачивайте регулировочные винты со шлицом так, чтобы передняя кромка закрытого люка была заподлицо с поверхностью крыши или чуть опускалась (в пределах 1,0 мм). Затяните винты крепления направляющих.
  4. Для регулировки положения задней кромки люка по высоте поворачивайте винты задних кронштейнов так, чтобы задняя кромка люка была заподлицо с поверхностью крыши или чуть поднималась (в пределах 1,0 мм).
  5. Установите обивку обратно. Если рукоятка люка стучит во время езды, подложите под нее полоску фетра.
