2.8.3.2. Разборка и сборка головки цилиндров


Детали блока цилиндров двигателя М 102

1 — блок цилиндров
2 — держатель заднего сальника коленчатого вала
3 — крышка распределительного механизма
4 — масляный картер
5 — передний сальник коленчатого вала
6 — задний сальник коленчатого вала
7 — прокладка масляного картера

8 — крышка коренного подшипника
9 — центровочный штифт
10 — пробка
11 — заглушка
12 — указатель для установки момента зажигания
13 — топливный насос
14 — установочный штифт

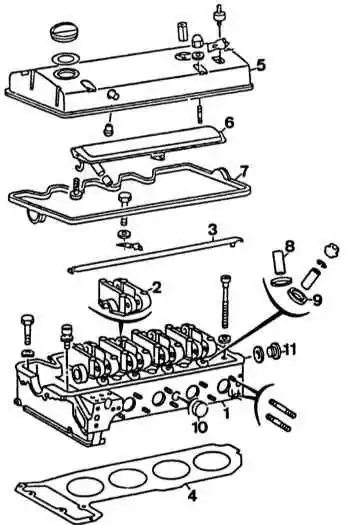

Разборка головки цилиндров 4-цилиндрового двигателя

1 — головка цилиндров
2 — корпус подшипника распределительного вала
3 — масляная магистраль
4 — прокладка головки цилиндров
5 — крышка головки цилиндров
6 — маслоотражатель

7 — прокладка крышки головки цилиндров
8 — направляющая втулка клапана
9 — седло клапана
10 — заглушка
11 — пробка


Разборка

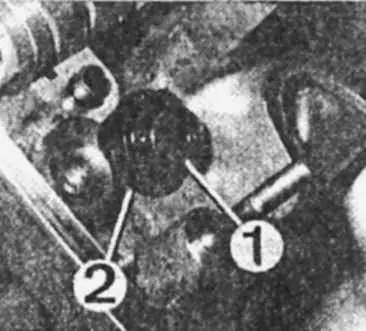

Разборка головки цилиндров 4-цилиндрового двигателя

1 — маслоотражательный колпачок клапана
2 — тарелка пружины клапана

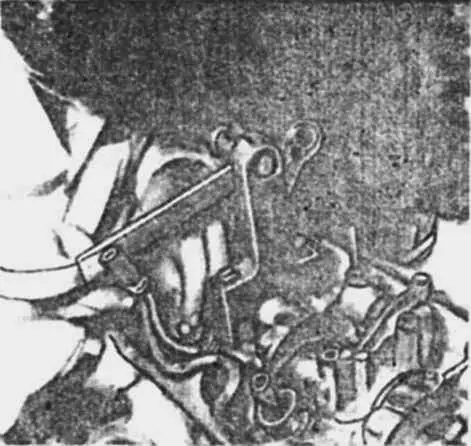

Снятие сухарей клапанов на головке цилиндров 4-цилиндрового двигателя


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите головку цилиндров.
  2. Снимите выпускной коллектор с прокладкой.
  3. На двигателях с впрыском топлива снимите впускной трубопровод вместе с измерителем расхода воздуха и дозатором топлива в сборе.
  4. На двигателях с гидравлическими толкателями клапанов постепенно отверните болты крепления корпусов подшипников распределительного вала.
  5. Снимите тарелки толкателей и нанесите метки на толкатели и на их гнезда.
  6. Выньте распределительный вал из опор головки цилиндров.
  7. Освободите клапаны от сухарей, сжимая пружину клапанов специальным приспособлением.
  8. На двигателе с регулируемыми зазорами в приводе клапанов максимально выверните регулировочные болты.
  9. Постепенно отверните болты крепления подшипников оси коромысел.
  10. Снимите тарелку, пружину, выньте клапан и пометьте его положение в головке цилиндров.
  11. Снимите маслоотражательный колпачок с направляющей втулки клапана.
  12. Выньте опорную шайбу пружины.
  13. Проверьте состояние клапанов, седел и направляющих втулок клапанов, а также зазор между направляющими втулками и стержнями клапанов.
  14. Очистите головку цилиндров и снятые детали. На двигателях с гидравлическими толкателями клапанов проверьте каналы смазки осей коромысел (состояние шарикового обратного клапана).
  15. Устраните выявленные неисправности (размеры см. в подразделе Конструкция и технические характеристики — Система охлаждения).
  16. После шлифования или повторной обработки тщательно очистите седла и каналы головки цилиндров.
  17. Отверните болты крепления стойки оси коромысла и с помощью болта М8 выньте ось коромысла.
  18. Проверьте состояние оси, коромысла и смазочных каналов.


Сборка

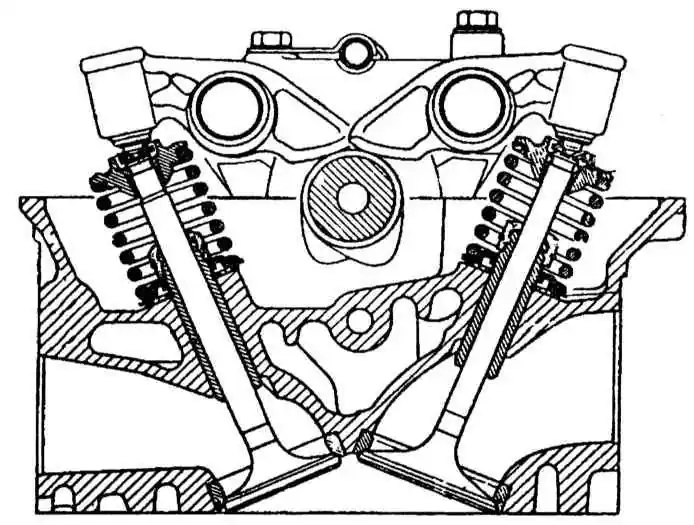

Поперечный разрез головки цилиндров двигателей М 102 с гидравлической компенсацией тепловых зазоров в приводе клапанов

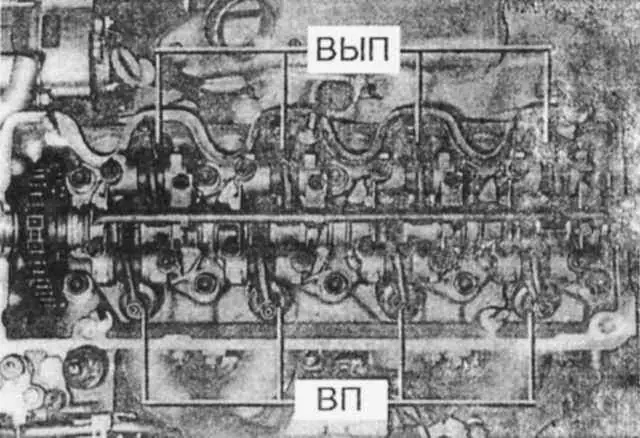

Расположение клапанов на двигателе М 102

ВЫП — выпускные клапаны
ВП — впускные клапаны


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Напрессуйте на направляющие втулки клапанов новые маслоотражательные колпачки.
  2. Вставьте клапаны в направляющие втулки, установите пружины и тарелки пружин.
  3. Сжимая пружину специальным приспособлением, установите сухари клапанов.
  4. На двигателях с гидравлическими толкателями установите тарелки толкателей.
  5. Соберите стойки осей коромысел с коромыслами и осями, обеспечив совпадение каналов осей с отверстиями болтов крепления.
  6. Уложите распределительный вал в опоры головки цилиндров и установите стойки осей коромысел на прежнее место.
  7. Наверните болты крепления корпусов подшипников распределительного вала и затяните их постепенно до заданного момента (см. в подразделе Конструкция и технические характеристики — Система охлаждения).
  8. Поверните распределительный вал в положение, соответствующее фазе сгорания в первом цилиндре (клапаны должны быть закрыты, а метка на распределительном вале должна быть против края головки цилиндров).
  9. Установите впускной трубопровод и выпускной коллектор.
  10. В дальнейшем сборка выполняется в порядке, обратном разборке.
  11. Установите головку цилиндров.
