12.3. Воздушный фильтр

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите фильтрующий элемент воздушного фильтра.

Двигатели с турбонаддувом

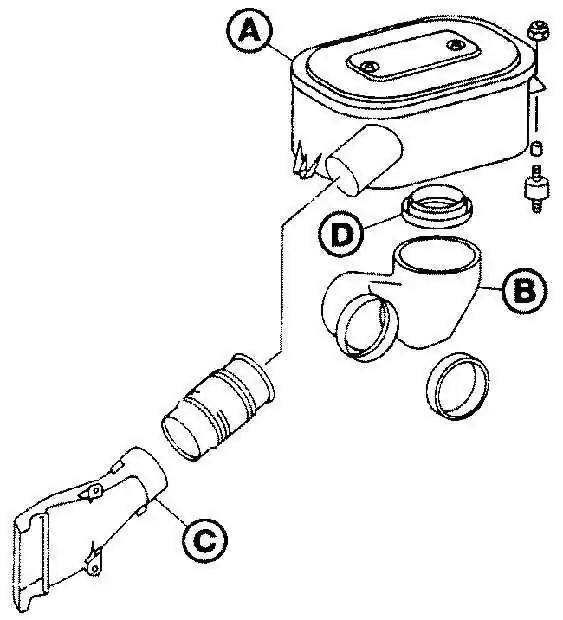

Воздушный фильтр двигателя с турбонаддувом

A – кожух воздушного фильтра;

B – коленчатый патрубок;

C – впускная воздушная камера;

D – уплотнительные кольца

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте хомуты и снимите трубы с передней части кожуха воздушного фильтра (см. рис. Воздушный фильтр двигателя с турбонаддувом).
2. Отвинтите гайки, крепящие кожух воздушного фильтра к кронштейнам.
3. На моделях с датчиком температуры поступающего в двигатель воздуха и закрепленного в корпусе воздушного фильтра отсоедините электрический разъем от датчика.
4. Снимите уплотнительное кольцо коленчатого патрубка из нижней части кожуха воздушного фильтра, затем извлеките кожух воздушного фильтра из моторного отсека.

Двигатели без турбонаддува

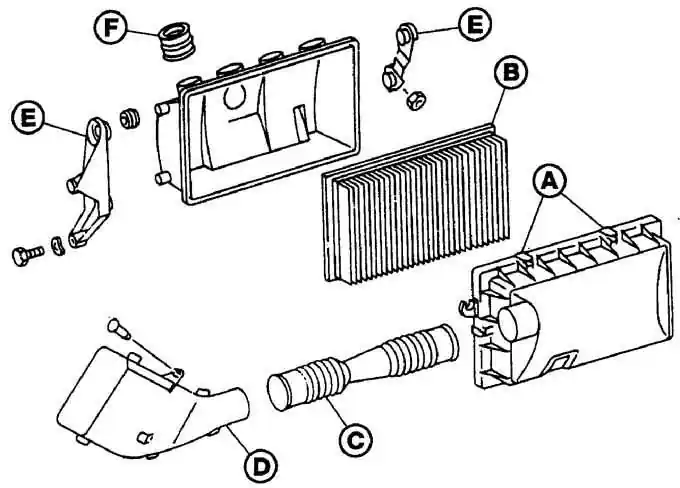

Воздушный фильтр дизельного двигателя без турбонадува

A – скобы крепления;
B – фильтрующий элемент воздушного фильтра;
C – воздуховод;
D – впускная воздушная камера;
E – кронштейн;
F – резиновый элемент

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините вакуумный шланг от исполнительного механизма управления температурой поступающего в двигатель воздуха.
2. Отвинтите передние и заднее крепления кожуха воздушного фильтра и извлеките из них резиновые опоры (см. рис. Воздушный фильтр дизельного двигателя без турбонадува).
3. Снимите кожух воздушного фильтра с впускного коллектора и снимите с него резиновое уплотнение.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
