23.14. Рычаги задней подвески

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если одновременно необходимо снять несколько рычагов задней подвески, домкратом через деревянный брусок поддержите нижний рычаг задней подвески.
2. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.

Верхний рычаг, определяющий развал

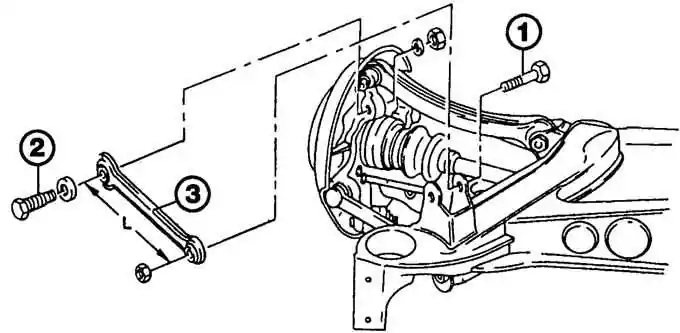

Крепление верхнего рычага, определяющего развал
 1 – внутренний шарнирный болт;
2 – внешний шарнирный болт;
3 – установочная втулка;
4 – рычаг;
L = 314 ± 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг к крепежному элементу ступицы (см. рис. Крепление верхнего рычага, определяющего развал).
2. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг, определяющий развал заднего колеса, к нижней раме, и извлеките рычаг из-под автомобиля.
3. При необходимости, выпрессуйте установочную втулку из рычага со стороны крепежного элемента.
4. Проверьте состояние рычага на наличие механических повреждений. Особое внимание уделите резиновым втулкам рычага и проверьте их на наличие трещин и старения и, при необходимости, замените их.

Верхний реактивный рычаг

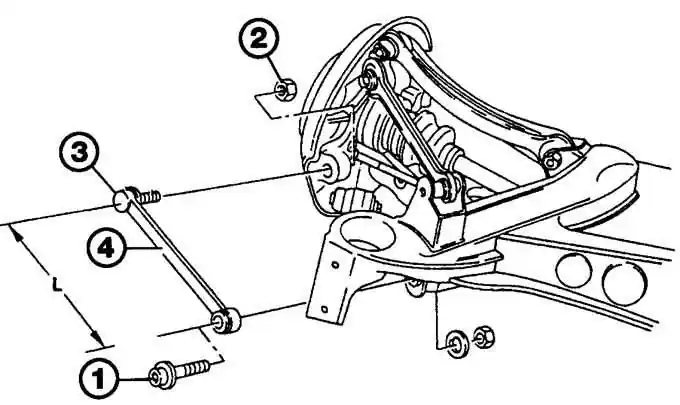

Элементы крепления верхнего реактивного рычага
 1 – внутренний шарнирный болт;
2 – внешний шарнирный болт;
3 – рычаг;
L = 247 ± 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг к крепежному элементу ступицы (см. рис. Элементы крепления верхнего реактивного рычага).
2. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг, определяющий развал заднего колеса, к нижней раме, и извлеките рычаг из-под автомобиля.
3. Проверьте состояние рычага на наличие механических повреждений. Особое внимание уделите резиновым втулкам рычага и проверьте их на наличие трещин и старения и, при необходимости, замените их.

Нижний рычаг компенсации осевого давления

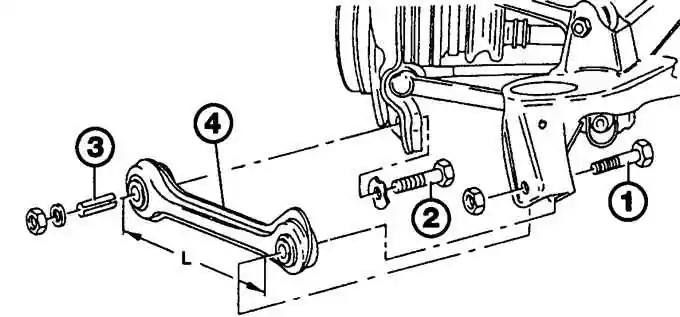

Элементы крепления нижнего рычага компенсации осевого давления
 1 – внутренний шарнирный болт;
2 – внешний шарнирный болт;
3 – установочная втулка;
4 – рычаг;
L = 314 ± 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг к крепежному элементу ступицы (см. рис. Элементы крепления нижнего рычага компенсации осевого давления).
2. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг, определяющий развал заднего колеса, к нижней раме, и извлеките рычаг из-под автомобиля. При необходимости, выпрессуйте установочную втулку из рычага со стороны крепежного элемента.
3. Проверьте состояние рычага на наличие механических повреждений. Особое внимание уделите резиновым втулкам рычага и проверьте их на наличие трещин и старения и, при необходимости, замените их.

Нижний направляющий рычаг

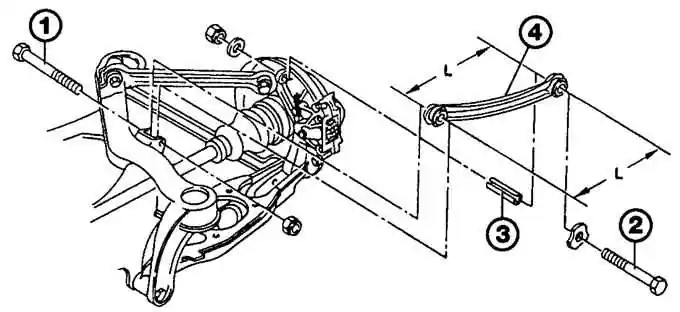

Элементы крепления нижнего направляющего рычага
 1 – внутренний шарнирный болт;
2 – гайка;
3 – внешний шарнирный болт;
4 – рычаг;
L = 245 ± 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед снятием рычага нанесите метки совмещения на внутренний шарнирный болт, эксцентриковые шайбы и нижнюю раму (см. рис. Элементы крепления нижнего направляющего рычага). Эти метки необходимо использовать при установке рычага для сохранения схождения задних колес.
2. Отвинтите гайку, снимите эксцентриковую шайбу и извлеките шарнирный болт, крепящий рычаг к нижней раме.
3. Отвинтите гайку с цапфы шарового шарнира, затем извлеките шаровой шарнир из крепежного элемента ступицы и снимите рычаг. При снятии цапфы шарового шарнира и крепежного элемента ступицы необходимо использовать съемник.
4. Проверьте состояние втулки на наличие износа и повреждений, а также проверьте свободу перемещения шарового шарнира и состояние его защитного чехла. При необходимости замените рычаг.
