23.21. Рулевая колонка

Предупреждение

При установке необходимо использовать новый болт крепления резиновой муфты рулевой колонки.

Снятие

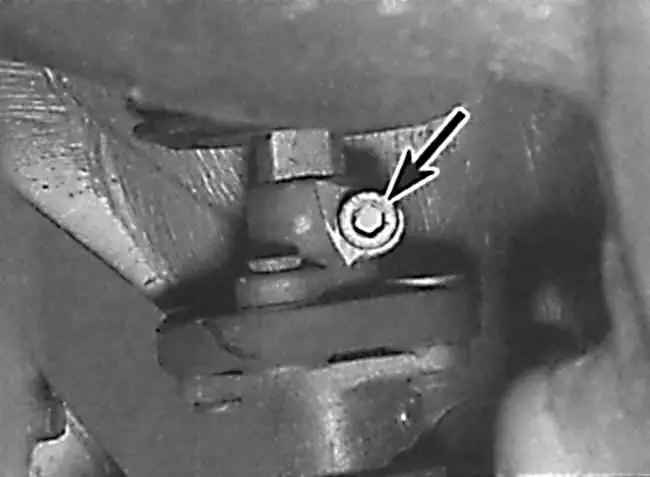

Расположение болта крепления резиновой муфты к рулевой колонке

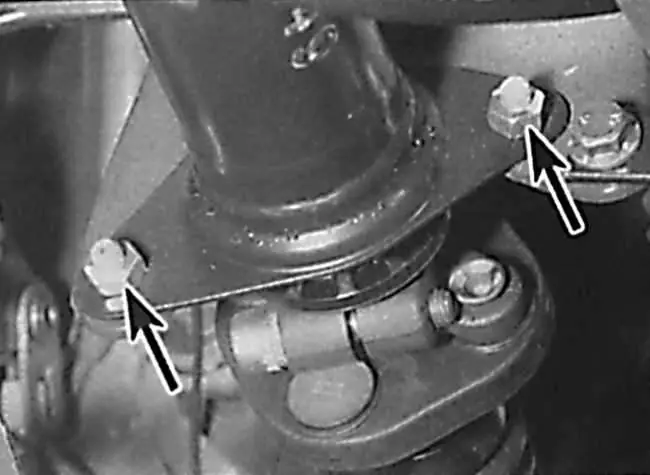

Расположение гаек нижнего крепления рулевой колонки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите рулевое колесо.
3. Снимите замок рулевой колонки.
4. Снимите комбинацию приборов, многофункциональный переключатель рулевой колонки и кожух рулевой колонки.
5. Работая в моторном отсеке и используя краску или чертилку, отметьте взаимное положение нижнего конца рулевой колонки и резиновой муфты.
6. Отвинтите и извлеките верхний болт крепления муфты к рулевой колонке (см. рис. Расположение болта крепления резиновой муфты к рулевой колонке).
7. Отвинтите верхние болты крепления рулевой колонки, доступ к которым возможен через проем для комбинации приборов. Отвинтите гайки нижнего крепления рулевой колонки (см. рис. Расположение гаек нижнего крепления рулевой колонки).
8. Снимите втулку защитного чехла рулевой колонки с перегородки моторного отсека и снимите рулевую колонку с автомобиля. Проверьте состояние резиновой муфты и, при необходимости, замените ее.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Рулевая колонка имеет телескопический элемент безопасности. При лобовом столкновении телескопический элемент безопасности разрушается, при этом поглощается значительное количество энергии, что уменьшает риск травмирования водителя о рулевое колесо. Проверьте состояние рулевой колонки, в особенности элементов ее крепления на наличие повреждений и деформации и, при необходимости, замените.
2. Проверьте люфт рулевого вала во втулках рулевой колонки. Если втулки рулевой колонки изношены или повреждены, рулевую колонку необходимо отремонтировать. Ремонт рулевой колонки необходимо производить на станции технического обслуживания с применением специальных инструментов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой смажьте нижнюю втулку рулевой колонки универсальной смазкой. Совместите метки на резиновой муфте и рулевой колонке и установите рулевую колонку в пазы резиновой муфты.
2. Проверьте правильность расположения втулки защитного чехла рулевой колонки на перегородке моторного отсека, затем закрепите рулевую колонку болтами и гайками, затянув их требуемым моментом.
3. Закрепите резиновую муфту новым болтом и затяните его требуемым моментом.
4. Установите многофункциональный переключатель на рулевую колонку и комбинацию приборов на панель приборов.
5. Установите замок рулевой колонки.
6. Установите рулевое колесо.
