12.3.6. Снятие, проверка и установка ступицы переднего колеса

Снятие

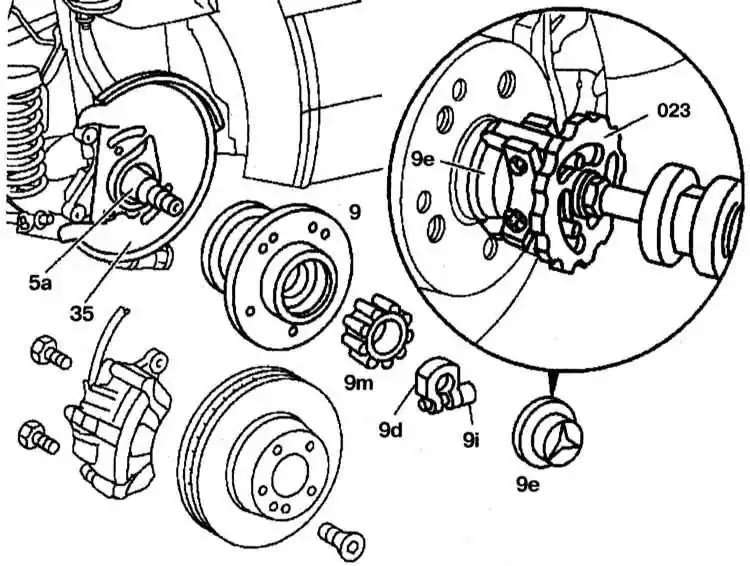

Детали установки ступицы переднего колеса

5a — Цапфа
9 — Ступица
9d — Гайка
9e — Крышка ступицы

9i — Болт
9m — Наружный конусный роликовый подшипник
35 — Задний защитный щиток
023 — Съемник


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднее колесо.
2. Снимите и проверьте тормозной диск.
3. Снимите крышку (9e) ступицы.
4. Ослабьте болт (9i), отверните гайку (9d) и снимите наружный конусный роликовый подшипник (9m).
5. Снимите ступицу переднего колеса (9).

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте задний защитный щиток (35), в случае необходимости произведите замену.
2. Проверьте цапфу (5a) на отсутствие износа на седлах подшипника или контактной поверхности уплотнительных колец.
3. Проверьте конусный роликовый подшипник, его кольца и уплотнительные кольца.

Установка

Установка проводится в порядке, обратном снятию. Количество смазки для ступицы: в крышку - 15 г , общее количество - 60 г.
