5.2.5. Снятие и установка радиатора системы охлаждения - детали установки

Детали установки радиатора системы охлаждения

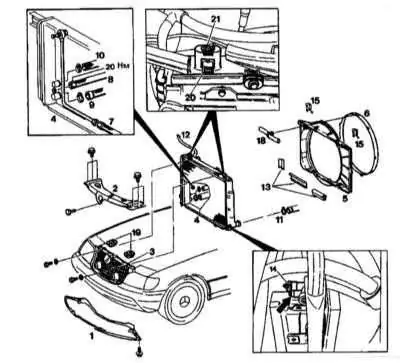

Детали установки радиатора системы охлаждения на бензиновых моделях серии М104.94/99


1 — Нижний защитный щиток
2 — Верхняя поперечная балка
3 — Конденсатор
4 — Радиатор
5 — Кожух вентилятора
6 — Кольцо кожуха
7, 8 — Маслопроводы АТ

9, 10, 11, 12 — Патрубки системы охлаждения
13 — Пластиковые ленты
14, 15, 18 — Фиксаторы
19 — Резиновые опоры
20 — Рычаг
21 — Регулировочный болт



Детали установки радиатора системы охлаждения на дизельных моделях серии ОМ603.971

1, 2, 2a, 4, 15, 16 — Фиксаторы
5 — Пальцы
6, 7 — Панели
8 — Хомут
9 — Радиатор

10, 14 — Патрубки системы охлаждения
11 — Кожух вентилятора
17 — Кольцо
18 — Крышка

Снятие (на примере дизельной модели с двигателем серии ОМ606.961 с АТ)

Детали установки радиатора системы охлаждения на дизельных моделях серии ОМ606.961



 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижний защитный щиток двигателя.
2. Слейте охлаждающую жидкость.
3. Снимите трубку подачи сжатого воздуха (110).
4. Снимите фиксаторы (15) и (16).
5. Снимите муфту вентилятора.
6. Снимите кожух вентилятора.
7. Отсоедините трубопроводы АТ (13) и (14) от радиатора.
8. Отсоедините патрубки (10), (11) и (12).
9. Снимите переднюю поперечную балку (2).
10. Снимите радиатор (10).

Установка

Установка проводится в порядке, обратном снятию.
