6.3.2.12.8. Клапан регулировки поступления воздуха


МОДЕЛИ "PHASE I"

Клапан регулировки поступления воздуха установлен под впускным коллектором.

Перед его снятием, отсоедините провод отрицательной клеммы аккумулятора.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для улучшения доступа поставьте автомобиль на ручной тормоз, затем, поднимите переднюю часть автомобиля и установите его на опорах. Затем, доступ к клапану можно получить сверху и снизу.
2. Отсоедините разъем подключения клапана, затем, освободите крепежные хомуты и отсоедините вакуумные шланги и шланги системы охлаждения. Быстро заткните отверстия шлангов системы охлаждения, чтобы предотвратить утечку топлива.
3. Открутите и снимите крепежные болты, затем, снимите клапан с впускного коллектора.
4. Установка проводится в обратном порядке снятия.

МОДЕЛИ "PHASE II"

Клапан регулировки поступления воздуха установлен на левой стороне впускного коллектора, чуть ниже блока регулировки подачи воздуха при работе двигателя в режиме холостого хода.

Перед его снятием, отсоедините провод отрицательной клеммы аккумулятора.

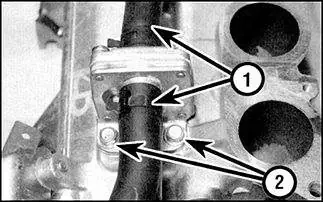

Клапан регулировки поступления воздуха – модели "Phase II"

1. Вакуумные шланги

2. Крепежные болты

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхнюю секцию впускного коллектора, руководствуясь инструкциями, приведенными в пп. 20–25 подраздела 6.3.2.13.
2.Освободите крепежные хомуты и отсоедините оба вакуумных шланга от клапана.
3. Открутите и снимите крепежные болты, затем, снимите клапан с впускного коллектора.
4. Установка проводится в обратном порядке снятия.
