7.3.3. Снятие, проверка и установка свечей накаливания

Если зажигание только что было включено, или двигатель только что работал, свеча может оставаться еще очень горячей!

Снятие

Двигатели 1.7 л SOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.

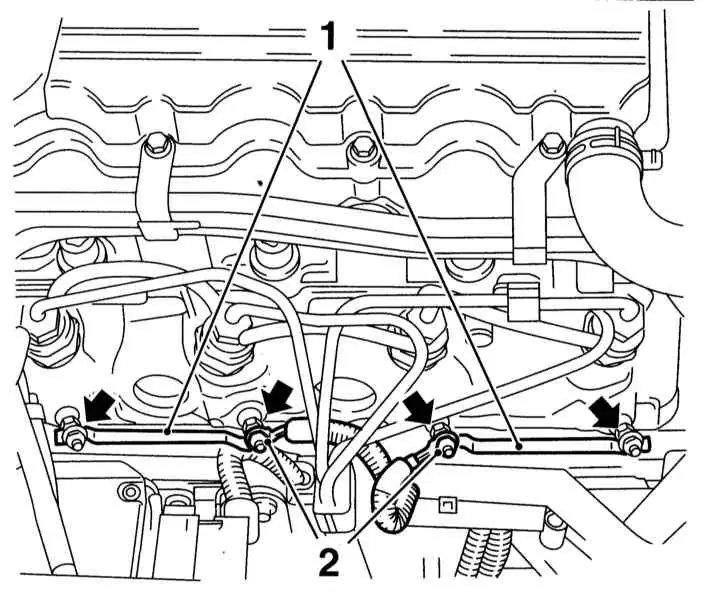

  1. Ослабьте гайки крепления электропроводки свечей 2-го и 3-го цилиндров (1) и контактные шины свечей 1-го и 4-го цилиндров (1). Снимите шину со свечей.

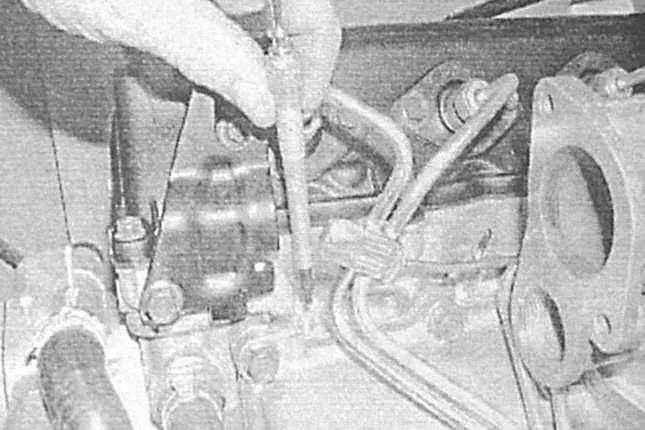

  1. Выверните свечи и снимите их с головки цилиндров.

Двигатели 1.7 л DOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите воздухоочиститель и ECM двигателя с опорным кронштейном (см. Главу Системы питания и выпуска).
  2. Отсоедините от свечей электропроводку, - большим и указательным пальцем сожмите стопорные язычки и снимите наконечник с хвостовика свечи.
  1. Выверните свечи и снимите их с двигателя.

Двигатели 2.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи. На двигателях с высоконапорным турбонаддувом (Y20DTH) отпустите крепления и снимите трубку наддува с турбокомпрессора над выпускным коллектором.

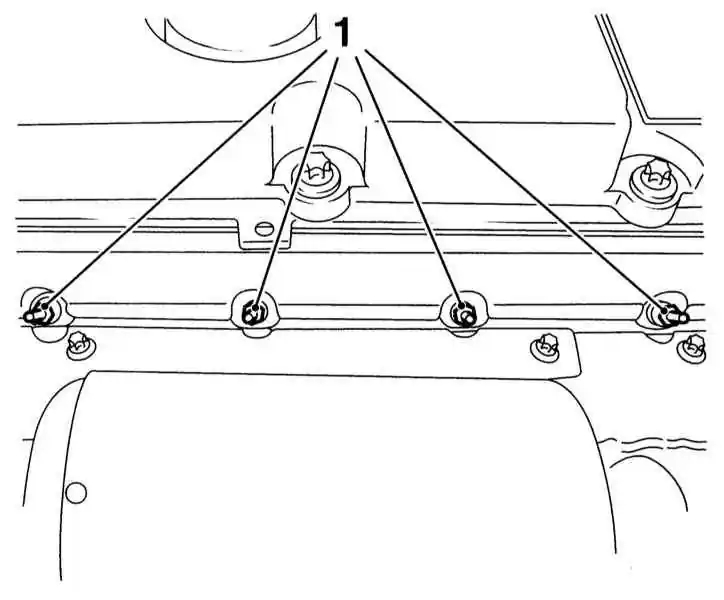

  1. На моделях ранних лет выпуска отдайте крепежные гайки (1), снимите шайбы, отсоедините электропроводку и снимите контактную шину питания свечей накаливания. На моделях последних лет выпуска просто отсоедините от свечей электропроводку.
  1. Выверните свечи и снимите их с двигателя.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте свечи на наличие механических повреждений. Прогары или эрозия наконечников могут являться следствием нарушения исправности функционирования распылителей форсунок. Проверьте состояние форсунок, замените дефектные компоненты.
  1. Удостоверьтесь в отсутствии прогорания наконечников свечей , - в случае необходимости произведите замену. Если внешне свечи выглядят исправными, проверьте их с помощью омметра (см. Снятие и установка датчика аварийного давления масла).
  1. Проверка работоспособности свечи накаливания может быть проверена путем подачи на нее напряжения 12 В, - исправная свеча должна своевременно раскаляться (будьте осторожны, не обожгитесь):
    1. Источник питания должен быть оборудован плавким предохранителем для защиты от короткого замыкания.
    2. Зажмите свечу в тиски с мягкими губками, - не забывайте, что ее рабочий элемент раскаляется докрасна.
    3. После проверки дайте свече остыть в течение нескольких минут, чтобы не обжечься.

Рабочий элемент исправной свечи должен раскалиться докрасна не позднее, чем через 5 секунд. Если для разогрева свечи требуется заметно больше времени, или наконечник раскаляется лишь в средней части, свечу необходимо заменить.

Установка

Двигатели 1.7 л SOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Аккуратно вверните свечи и затяните их с требуемым усилием, - помните, что затягивание свечей с чрезмерным усилием может привести к повреждению резьбы.
  2. Наденьте шину питания на центральные выводы свечей и надежно затяните гайки на свечах 1-го и 2-го цилиндров.
  3. Подсоедините электропроводку к свечам 2-го и 3-го цилиндров, затяните крепежные гайки.
  4. Подсоедините отрицательный провод к батарее.

Двигатели 1.7 л DOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Аккуратно вверните свечи и затяните их с требуемым усилием, - помните, что затягивание свечей с чрезмерным усилием может привести к повреждению резьбы.
  2. Подсоедините к свечам электропроводку подачи питания.
  3. Установите ECM, с опорным кронштейном и воздухоочиститель (см. Главу Системы питания и выпуска).

Двигатели 2.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Аккуратно вверните свечи и затяните их с требуемым усилием, - помните, что затягивание свечей с чрезмерным усилием может привести к повреждению резьбы.
  2. На моделях ранних лет выпуска наденьте шину питания на выводы свечей, присоедините электропроводку, установите шайбы, затем наверните и надежно затяните крепежные гайки. На моделях последних лет выпуска просто подсоедините к свечам электропроводку.
  3. Если снимали, установите металлическую трубку турбокомпрессора, затем подсоедините отрицательный провод к батарее и проверьте исправность функционирования свечей накаливания.
