7.9.3.2.2. Стартер с предварительным зацеплением шестерен

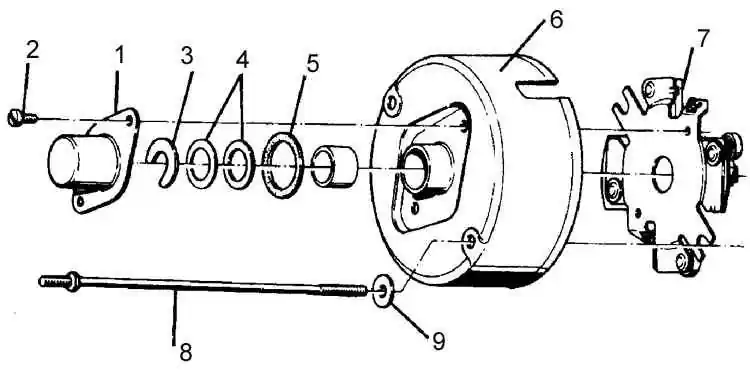

Держатель щеток и крышка стартера с предварительным зацеплением шестерен – модели с двигателем 17D и 17DR
1 – колпачок,
2 – винты,
3 – С-образная шайба,
4 – шайбы,
5 – уплотнительные шайбы,
 6 – крышка,
7 – держатель щеток,
8 – болты,
9 – шайба

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите теплозащитный экран, крепежный кронштейн и провод питания.
Модели с двигателями 16D и 16DA

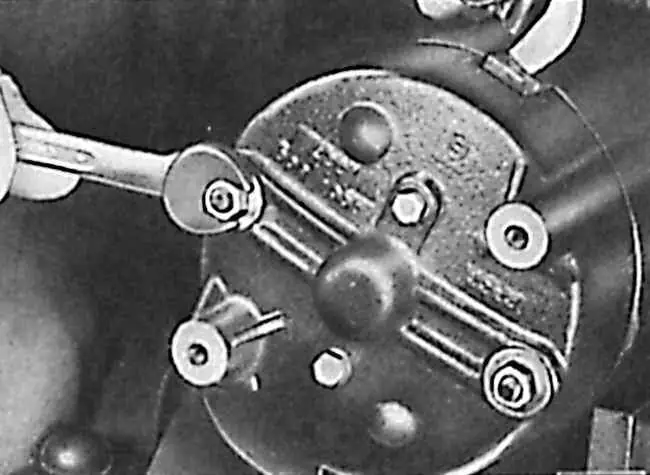

2. Отвинтите крепежные гайки крышки.

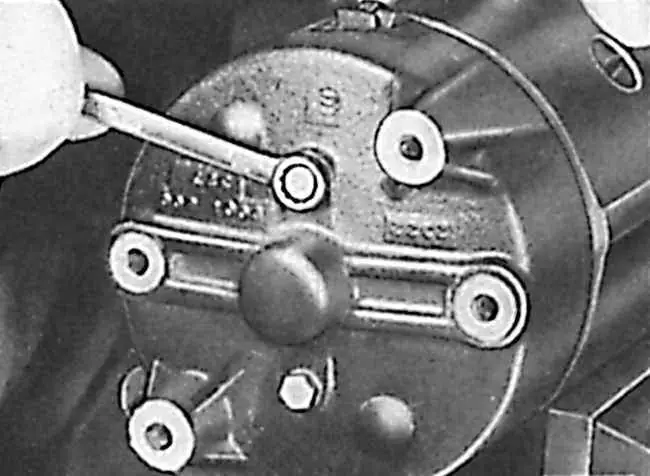

3. Отвинтите крепежные винты держателя щеток.
4. Снимите крышку для получения доступа к держателю щеток.

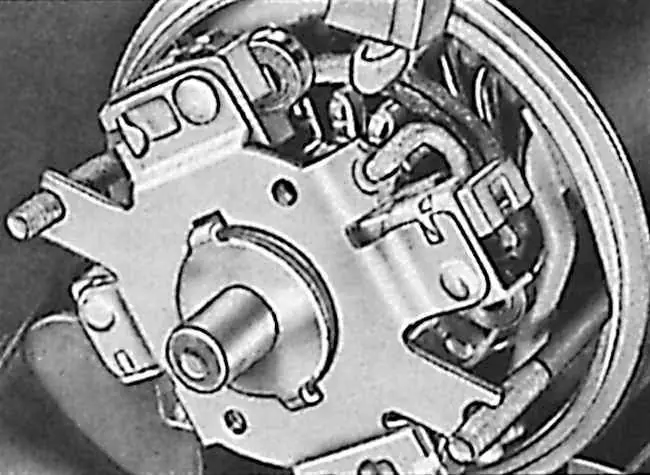

5. Снимите щетки и держатель щеток.
Модели с двигателями 17D и 17DR
6. Отвинтите крепежные винты и снимите крышку.
7. Снимите шайбы с вала якоря.
8. Отвинтите два сквозных болта. Используйте две контргайки и гаечный ключ для отвинчивания болтов.
9. Снимите крышку и отсоедините плюсовой провод от тягового реле.
10. Снимите держатель щеток.

Замена щеток

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите и осмотрите щетки.
2. Замените щетки, если они изношены больше допустимого предела.

Установка

Установка производится в последовательности, обратной снятию.
