5.1.7. Топливный насос

Предупреждение

При работе на топливной системе необходимо предварительно снять давление в системе.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму аккумулятора.
2. Снимите заднее сидение.
3. Снимите с помощью рычага пластиковое покрытие пола для доступа к насосу.

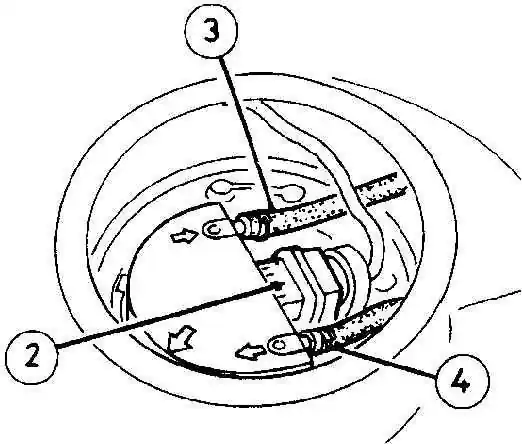

4. Снимите электрический разъем с топливного насоса (2) (3 – подающий шланг, 4 – возвратный шланг).
5. Отметьте для идентификации шланги, затем ослабьте хомуты, снимите шланги и заглушите их пробками.
6. Нанесите метки на топливном баке, крышке насоса и кольце, после чего отвинтите кольцо, вращая его против часовой стрелки.
7. Поднимите крышку насоса, затем, соблюдая осторожность, извлеките топливный насос и резиновое кольцевое уплотнение.
8. Топливный насос в качестве запасных частей поставляется как неразборный блок. Поэтому при выходе из строя он заменяется полностью.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соблюдая осторожность, вставьте насос в топливный бак, чтобы метка на крышке насоса, топливном баке и кольце были совмещены. Надежно закрепите насос кольцом.
2. Подсоедините топливные шланги к топливному насосу в соответствии с ранее нанесенной маркировкой и закрепите их хомутами.
3. Подключите электрический разъем.
4. Подсоедините отрицательную клемму аккумулятора и запустите двигатель. Проверьте работоспособность топливного насоса и надежность соединения топливных шлангов.
5. Установите пластиковое покрытие пола и заднее сидение.
