14.25. Снятие и установка компонентов очистителей/омывателей стекол

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS).

Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

Резервуар омывающей жидкости

Резервуар омывающей жидкости располагается в левом переднем углу двигательного отсека.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните крепежные болты, приподнимите резервуар и отсоедините электропроводку от сборки насоса подачи омывающей жидкости.
2. Снимите резервуар.


Установка производится в обратном порядке.

Электромотор и тяги привода передних стеклоочистителей

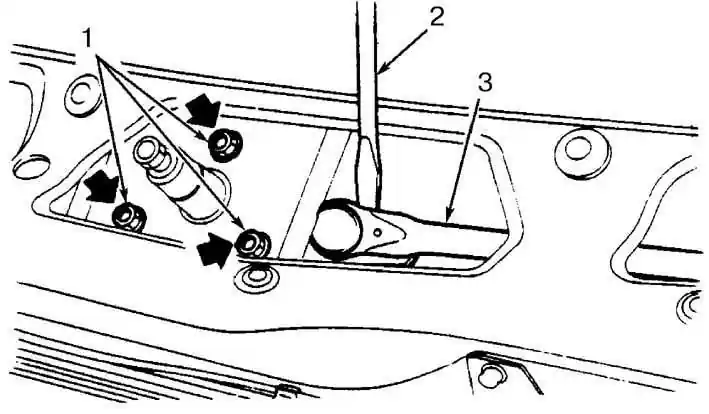

Гайки крепления соединительной левой соединительной муфты приводных тяг

1  —   Гайки
2  —   Отвертка
3  —   Тяга




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Предварительно смочив раствором мыльной воды, снимите уплотнительную полосу и решетку переднего обтекателя.
2. Отсоедините от приводного мотора электропроводку.

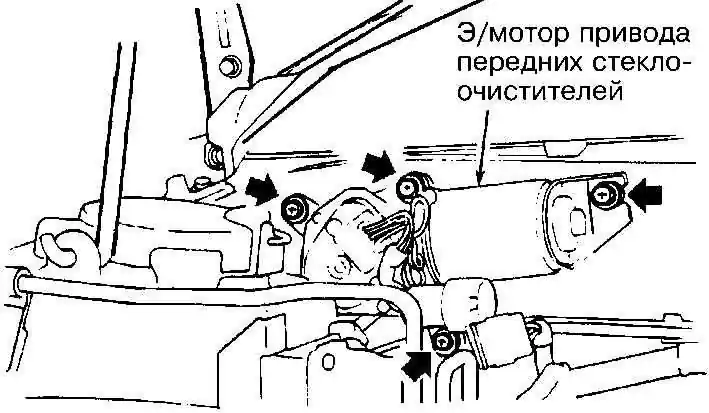

3. Выверните болты крепления сборки электромотора.
4. Отдайте гайку крепления приводной тяги к задней стороне электромотора и снимите мотор.
5. Отдайте гайки крепления левой соединительной муфты.
6. Отделите левую и правую тяги от центрального соединительного узла.
7. Отдайте гайки крепления правой соединительной муфты.
8. Извлеките тяги через сервисное отверстие в передней панели.

Установка производится в обратном порядке.

Электромотор привода заднего стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите защитный колпачок и отдайте гайку крепления рычага заднего стеклоочистителя.
2. Снимите рычаг в сборе со щеткой.
3. Снимите панель внутренней обивки двери задка.
4. Отпустите фиксаторы крепления жгута электропроводки.
5. Отсоедините электропроводку от приводного электромотора.
6. Выверните крепежные винты и снимите мотор.


Установка производится в обратном порядке.

Реле электромотора привода заднего стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю панель обивки брызговика арки правого заднего колеса, в которую вмонтирован правый задний громкоговоритель.
2. Отсоедините от реле электропроводку.
3. Выверните крепежные винты и снимите реле.


Установка производится в обратном порядке.

Переключатель привода очистителей/омывателей стекол

См. Главу Подвеска и рулевое управление.
