14.8. Диагностика неисправностей SRS

Система самодиагностики SRS

Проверка исправности функционирования контрольной лампы SRS/AIR BAG

Включите зажигание, - контрольная лампа SRS должна загореться и оставаться с горящем состоянии в течение около 8 секунд. Отказ лампы от выключения свидетельствует о том, что модуль самодиагностики ECU SRS выявил неисправность, код которой занесен в память процессора (см. ниже).

Считывание кодов неисправностей SRS

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание (двигатель не запускайте).

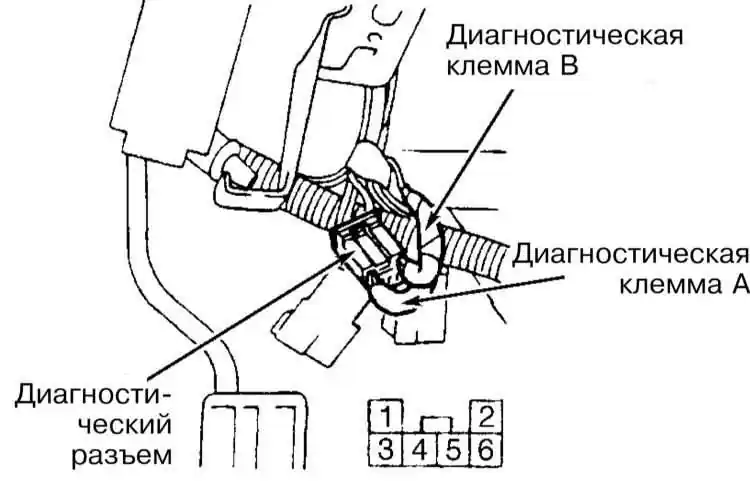

2. Подсоедините диагностическую клемму к клемме № 1 диагностического разъема, расположенного под нижней крышкой панели приборов, вблизи консоли.
3. Считывание записанных в память модуля самодиагностики кодов производится путем подсчета проблесков контрольной лампы SRS/AIR BAG. Длинный проблеск (1.2 с) соответствует десяткам (10), короткий (0.3 с), - единицам. Так, код 12 будет выглядеть следующим образом: один длинный проблеск + два коротких.
4. Коды высвечиваются трижды с интервалами в 1.5 с. Запишите считанную последовательность, затем выключите зажигание, отсоедините диагностическую клемму, проанализируйте коды (см. ниже) и произведите необходимый восстановительный ремонт.

Очистка памяти блока самодиагностики

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закончив работы по исправлению выявленных неполадок, повторите процедуру считывания кодов неисправностей.

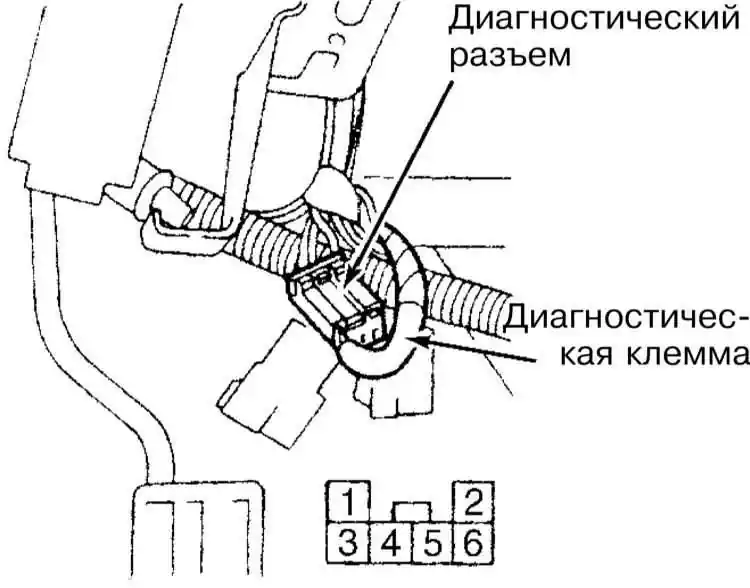

2. Удостоверьтесь, что зажигание включено и подсоедините диагностическую клемму А к клемме № 1 диагностического разъема.
3. В ходе высвечивания кодов контрольной лампой минимум на 3 секунды подсоедините клемму В к клемме № 2 диагностического разъема. Удостоверьтесь в очистке памяти. Отсоедините обе клеммы от диагностического разъема.

Очистка памяти блока самодиагностики не может быть произведена, если неисправность по-прежнему имеет место.


Диагностика отказов SRS

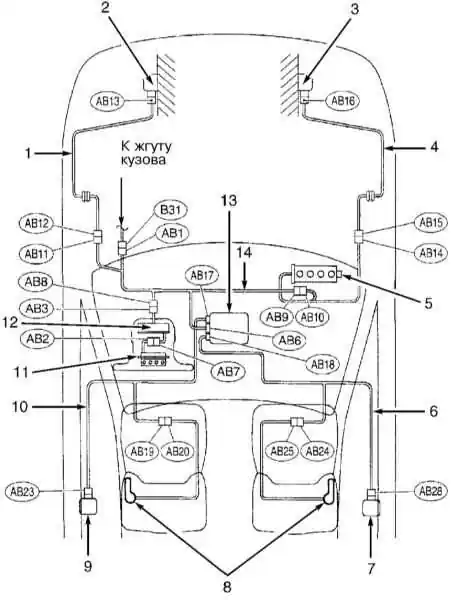

Схема расположения контактных разъемов SRS

1  —   Жгут электропроводки датчика передней подушки безопасности
2  —   Датчик левой передней подушки безопасности
3  —   Датчик правой передней подушки безопасности
4  —   Жгут электропроводки датчика передней подушки безопасности
5  —   Модуль передней пассажирской подушки безопасности
6  —   Жгут электропроводки боковой подушки безопасности
7  —   Датчик правой боковой подушки безопасности

8  —   Модули боковых подушек безопасности
9  —   Датчик левой боковой подушки безопасности
10  —   Жгут электропроводки боковой подушки безопасности
11  —   Модуль водительской подушки безопасности
12  —   Пружинный кабельный барабан
13  —   Модуль управления SRS
14  —   Главный жгут электропроводки SRS


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Произведите бортовую диагностику. При выявлении кодов 11, 12, 15 или 16 переходите к следующему этапу, в противном случае продолжайте диагностику путем анализа соответствующих кодов (см. ниже).
2. При выявлении кодов 12 или 16 переходите к следующему этапу проверки, в противном случае переходите к выполнению процедуры параграфов 10 ÷ 14.
3. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

4. Снимите вещевой ящик и рассоедините контактный разъем пассажирской подушки безопасности АВ9, расположенный справа под панелью приборов.

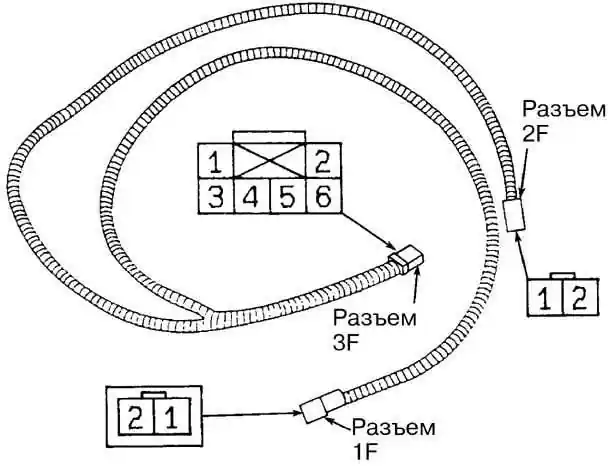

5. Подсоедините разъем 1F диагностического жгута F к разъему АВ9.

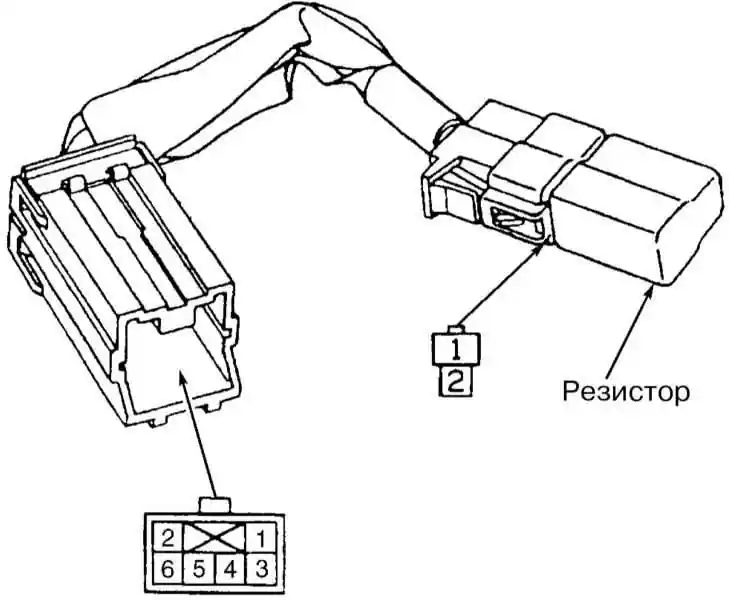

6. Подсоедините резистор подушки безопасности к разъему 3F диагностического жгута.
7. Снимите левую нижнюю секцию отделки панели приборов.
8. Рассоедините нижний разъем АВ8 кабельного барабана и подсоедините к нему клемму 1F второго диагностического жгута к разъему АВ8. К разъему 3F жгута подсоедините второй резистор подушки безопасности.
9. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG отключится спустя 7 секунд и будет оставаться в отключенном состоянии в течение более 30 секунд, замените модуль пассажирской подушки безопасности (см. Раздел Снятие и установка компонентов SRS) и переходите к выполнению процедуры параграфа 18. Если контрольная лампа высветит код неисправности, переходите к устранению причин соответствующего отказа (см. ниже).
10. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

11. Восстановите исходное подсоединение нижнего разъема АВ8 кабельного барабана.
12. Снимите модуль водительской подушки безопасности (см. Главу Подвеска и рулевое управление).
13. Подсоедините разъем 1F диагностического жгута к разъема АВ7 к разъему 3F жгута подключите резистор подушки безопасности.
14. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG отключится спустя 7 секунд и будет оставаться в отключенном состоянии в течение более 30 секунд, замените модуль водительской подушки безопасности (см. Раздел Снятие и установка компонентов SRS) и переходите к выполнению процедуры параграфа 18. В противном случае (лампа не гаснет, либо включается до окончания оговоренного временного интервала), переходите к следующему этапу проверки.
15. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

16. Снимите левую нижнюю секцию отделки панели приборов.
17. Рассоедините нижний разъем АВ8 кабельного барабана и подсоедините к нему клемму 1F второго диагностического жгута к разъему АВ8. К разъему 3F жгута подсоедините второй резистор подушки безопасности.
18. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG отключится спустя 7 секунд и будет оставаться в отключенном состоянии в течение более 30 секунд, замените кабельный барабан, в противном случае (лампа не гаснет, либо включается до окончания оговоренного временного интервала), произведите считывание кодов и переходите к устранению причин выявленных отказов.
19. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG отключится спустя 7 секунд и будет оставаться в отключенном состоянии в течение более 30 секунд, очистите память модуля самодиагностики, в противном случае повторите весь цикл проверок (см. выше).

Диагностический код 11

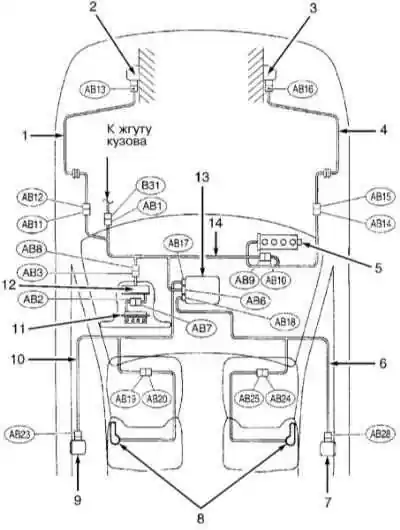

Схема расположения контактных разъемов SRS

1  —   Жгут электропроводки датчика передней подушки безопасности
2  —   Датчик левой передней подушки безопасности
3  —   Датчик правой передней подушки безопасности
4  —   Жгут электропроводки датчика передней подушки безопасности
5  —   Модуль передней пассажирской подушки безопасности
6  —   Жгут электропроводки боковой подушки безопасности
7  —   Датчик правой боковой подушки безопасности

8  —   Модули боковых подушек безопасности
9  —   Датчик левой боковой подушки безопасности
10  —   Жгут электропроводки боковой подушки безопасности
11  —   Модуль водительской подушки безопасности
12  —   Пружинный кабельный барабан
13  —   Модуль управления SRS
14  —   Главный жгут электропроводки SRS


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Подсоедините разъем 1F диагностического жгута F к разъему АВ8.
6. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I.

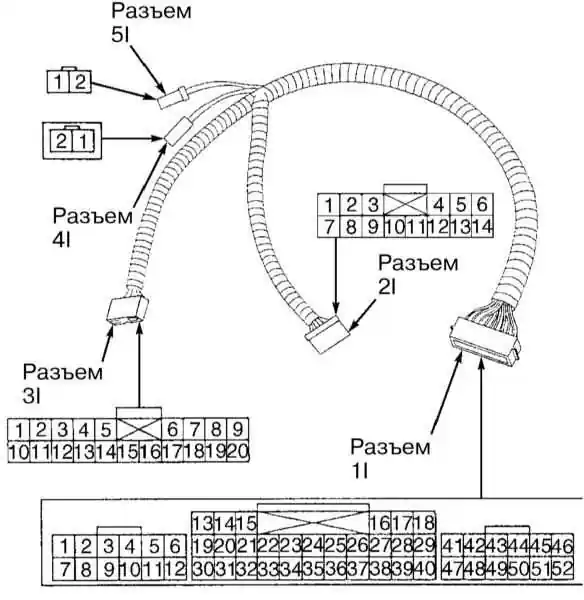

7. Измерьте сопротивление между клеммой № 1 разъема 2I жгута I и клеммой № 3 разъема 3F жгута F. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае произведите замену главного жгута электропроводки SRS.
8. Измерьте сопротивление между клеммам №№ 4 разъемов 2I и 3F. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
9. Измерьте сопротивление между клеммами №№ 1 и 4 контактного разъема 2I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
10. Измерьте сопротивление между массой и клеммой № 4 контактного разъема 2I. Если результат измерения составляет более 200 Ом, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
11. Измерьте сопротивление между массой и клеммой № 1 контактного разъема 2I. Если результат измерения составляет б олее 200 Ом, замените модуль управления (ECU) SRS, в противном случае замените главный жгут электропроводки SRS.

Диагностический код 12

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Подсоедините разъем 1F диагностического жгута F к разъему АВ9.
6. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I.
7. Измерьте сопротивление между клеммой № 2 разъема 2I жгута I и клеммой № 3 разъема 3F жгута F. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае произведите замену главного жгута электропроводки SRS.
8. Измерьте сопротивление между клеммой № 5 разъема 2I жгута I и клеммой № 4 разъема 3F жгута F. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
9. Измерьте сопротивление между клеммами №№ 2 и 5 контактного разъема 2I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
10. Измерьте сопротивление между массой и клеммой № 2 контактного разъема 2I. Если результат измерения составляет более 200 Ом, замените модуль управления (ECU) SRS, в противном случае замените главный жгут электропроводки SRS.
11. Измерьте сопротивление между массой и клеммой № 5 контактного разъема 2I. Если результат измерения составляет более 200 Ом, замените модуль управления (ECU) SRS, в противном случае замените главный жгут электропроводки SRS.

Диагностический код 15

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Подсоедините разъем 1F диагностического жгута F к разъему АВ9.
6. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I .
7. Подсоедините отрицательный провод к батарее и включите зажигание (двигатель не запускайте).
8. Измерьте напряжение между массой и клеммой № 4 разъема 2I жгута I. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
9. Измерьте напряжение между массой и клеммой № 1 разъема 2I жгута I. Если результат измерения составляет менее 1 В, замените модуль управления (ECU) SRS, в противном случае замените главный жгут электропроводки SRS.

Диагностический код 16

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Подсоедините разъем 1F диагностического жгута F к разъему АВ9.
6. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I.
7. Подсоедините отрицательный провод к батарее и включите зажигание (двигатель не запускайте).
8. Измерьте напряжение между массой и клеммой № 2 разъема 2I жгута I. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
9. Измерьте напряжение между массой и клеммой № 5 разъема 2I жгута I. Если результат измерения составляет менее 1 В, замените модуль управления (ECU) SRS, в противном случае замените главный жгут электропроводки SRS.

Диагностический код 21

Присутствие в памяти модуля самодиагностики кода 21 свидетельствует о необходимости выполнения замены ECU SRS (см. Раздел Снятие и установка компонентов SRS).

Диагностический код 22

При высвечивании кода 22 следует произвести замену ECU SRS, а также датчиков и модулей передних подушек безопасности (см. Раздел Снятие и установка компонентов SRS).

Диагностический код 23

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Рассоедините разъемы АВ6, АВ17 и АВ18 электропроводки SRS и внимательно изучите состояние их корпусов и контактных клемм. Вышедшие из строя разъемы подлежат замене. Если разъемы в порядке, замените ECU SRS (см. Раздел Снятие и установка компонентов SRS).

Диагностический код 24

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I.
6. Подсоедините отрицательный провод к батарее и включите зажигание (двигатель не запускайте).
7. Измерьте напряжение между массой и клеммой № 3 разъема 2I жгута I. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае замените ECU SRS (см. Раздел Снятие и установка компонентов SRS).
8. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

9. Отсоедините разъем АВ1 от разъема В31 жгута кузовной электропроводки в нижней части левой передней стойки.

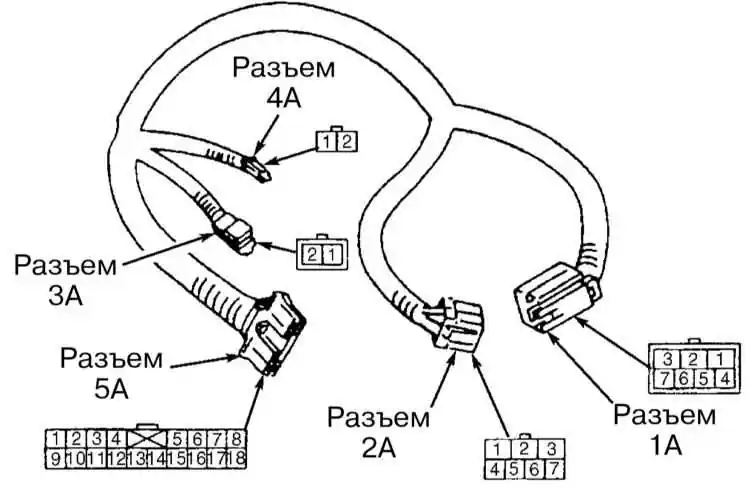

10. Подсоедините разъем АВ1 к разъему А2 диагностического жгута А.
11. Измерьте сопротивление между клеммой № 9 разъема 5А жгута А и клеммой № 3 разъема 2I жгута I. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
12. Измерьте сопротивление между массой и клеммой № 9 разъема 5А жгута А. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.
13. Измерьте сопротивление между массой и клеммой № 3 разъема 2I жгута I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.

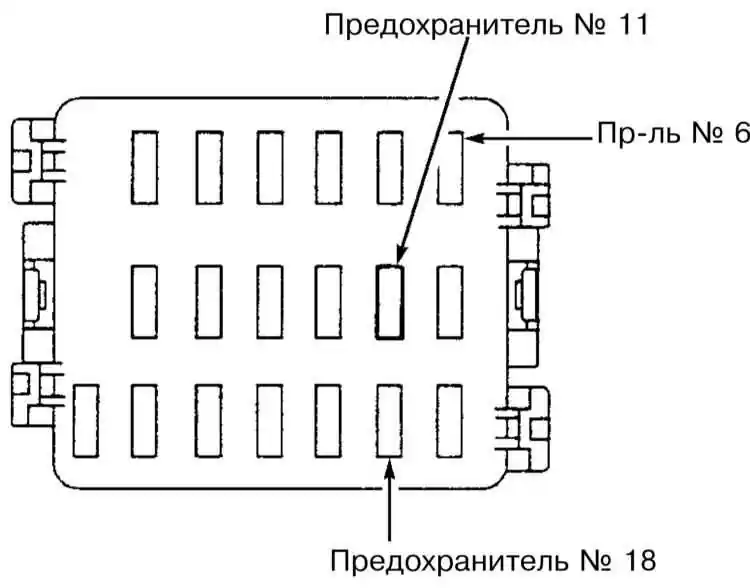

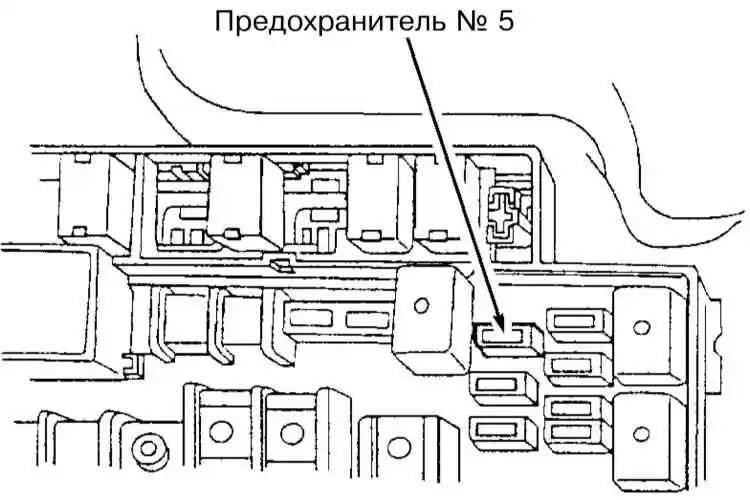

14. Удостоверьтесь, что зажигание выключено. Снимите предохранитель № 11 и изучите его состояние. Замените перегоревший предохранитель, - если он вновь сразу же выходит строя, проверьте электропроводку цепи кузовной электропроводки на наличие признаков короткого замыкания, произведите необходимый восстановительный ремонт. Если предохранитель в порядке, устраните обрыв в жгуте.

Диагностический код 25

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I.
6. Подсоедините отрицательный провод к батарее и включите зажигание (двигатель не запускайте).
7. Измерьте напряжение между массой и клеммой № 6 разъема 2I жгута I. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае замените ECU SRS (см. Раздел Снятие и установка компонентов SRS).
8. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

9. Отсоедините разъем АВ1 от разъема В31 жгута кузовной электропроводки в нижней части левой передней стойки.
10. Подсоедините разъем АВ1 к разъему А2 диагностического жгута А.
11. Измерьте сопротивление между клеммой № 6 разъема 5А жгута А и клеммой № 6 разъема 2I жгута I. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
12. Измерьте сопротивление между массой и клеммой № 1 разъема 5А жгута А. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.
13. Измерьте сопротивление между массой и клеммой № 6 разъема 2I жгута I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.
14. Удостоверьтесь, что зажигание выключено. Снимите предохранитель № 6 и изучите его состояние. Замените перегоревший предохранитель, - если он вновь сразу же выходит строя, проверьте электропроводку цепи кузовной электропроводки на наличие признаков короткого замыкания, произведите необходимый восстановительный ремонт. Если предохранитель в порядке, устраните обрыв в жгуте.

Диагностический код 31

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I.
3. Измерьте сопротивление между клеммами №№ 2 и 4 разъема 3I жгута I. Если результат измерения выходит за пределы диапазона 750 ÷ 1000 Ом, переходите к следующему этапу проверки, в противном случае замените ECU SRS.
4. Измерьте сопротивление между массой и клеммой № 2 разъема 3I жгута I. Если результат измерения составляет менее 10 кОм , переходите к следующему этапу проверки, в противном случае замените ECU SRS.
5. Измерьте сопротивление между массой и клеммой № 4 разъема 3I жгута I. Если результат измерения составляет менее 10 кОм, переходите к следующему этапу проверки, в противном случае замените ECU SRS. 6. Отсоедините разъем АВ14 от разъема АВ15 и подсоедините к нему разъем 2F диагностического жгута F.
7. Измерьте сопротивление между клеммой № 6 разъема 3F жгута F и клеммой № 2 разъема 3I жгута I. Если результат измерения составляет менее 10 кОм , переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
8. Измерьте сопротивление между клеммой № 5 разъема 3F жгута F и клеммой № 4 разъема 3I жгута I. Если результат измерения составляет менее 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
9. Измерьте сопротивление между массой и клеммой № 2 разъема 3I жгута I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.
10. Измерьте сопротивление между массой и клеммой № 4 разъема 3I жгута I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.
11. Подсоедините разъем 1F жгута F к разъему АВ15.
12. Рассоедините разъем АВ16 электропроводки датчика правой передней подушки безопасности и подсоедините к нему разъем 1Н диагностического жгута Н.
13. Измерьте сопротивление между клеммой № 3 разъема 3F жгута F и клеммой № 5 разъема 3Н жгута Н. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика правой передней подушки безопасности.
14. Измерьте сопротивление между клеммой № 4 разъема 3F жгута F и клеммой № 6 разъема 3Н жгута Н. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика правой передней подушки безопасности.
15. Измерьте сопротивление между массой и клеммой № 3 разъема 3F жгута F. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика правой передней подушки безопасности.
16. Измерьте сопротивление между массой и клеммой № 4 разъема 3F жгута F. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика правой передней подушки безопасности.

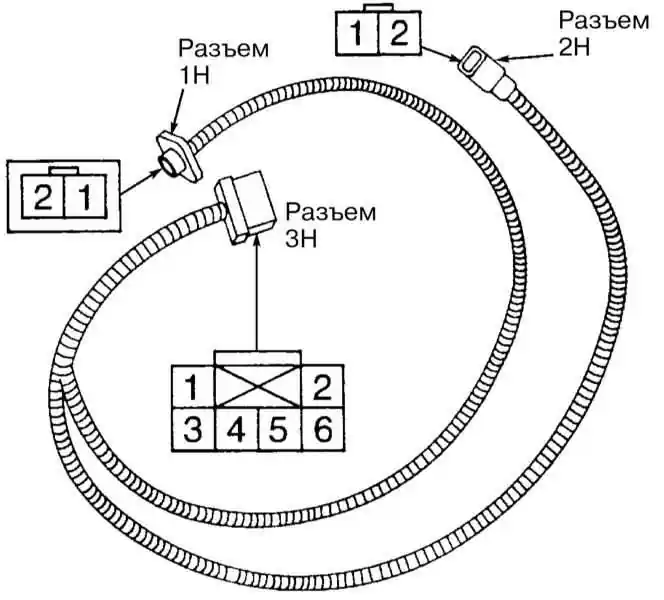

17. Измерьте сопротивление между клеммами №№ 3 и 4 разъема 3Н жгута Н. Если результат измерения составляет 750 ÷ 1000 кОм, переходите к следующему этапу проверки, в противном случае замените датчик правой передней подушки безопасности (см. Раздел Снятие и установка компонентов SRS).
18. Измерьте сопротивление между массой и клеммой № 3 разъема 3Н жгута Н. Если результат измерения составляет менее 10 кОм, переходите к следующему этапу проверки, в противном случае замените датчик правой передней подушки безопасности (см. Раздел Снятие и установка компонентов SRS).
19. Измерьте сопротивление между массой и клеммой № 4 разъема 3Н жгута Н. Если результат измерения составляет менее 10 кОм, очистите память блока самодиагностики (см. выше) и повторите проверку, в противном случае замените датчик правой передней подушки безопасности (см. Раздел Снятие и установка компонентов SRS).

Диагностический код 32

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Рассоедините центральный разъем АВ6 жгута электропроводки модуля управления SRS и подключите его к разъему 1I диагностического жгута I.
3. Измерьте сопротивление между клеммами №№ 1 и 3 разъема 3I жгута I. Если результат измерения выходит за пределы диапазона 750 ÷ 1000 Ом, переходите к следующему этапу проверки, в противном случае замените ECU SRS.
4. Измерьте сопротивление между массой и клеммой № 1 разъема 3I жгута I. Если результат измерения составляет , переходите к следующему этапу проверки, менее 10 кОм, в противном случае замените ECU SRS.
5. Измерьте сопротивление между массой и клеммой № 3 разъема 3I жгута I. Если результат измерения составляет менее 10 кОм, переходите к следующему этапу проверки, в противном случае замените ECU SRS.
6. Отсоедините разъем АВ11 от разъема АВ12 и подсоедините к нему разъем 2F диагностического жгута F.
7. Измерьте сопротивление между клеммой № 6 разъема 3F жгута F и клеммой № 3 разъема 3I жгута I. Если результат измерения составляет менее 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
8. Измерьте сопротивление между клеммой № 5 разъема 3F жгута F и клеммой № 1 разъема 3I жгута I. Если результат измерения составляет менее 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
9. Измерьте сопротивление между массой и клеммой № 3 разъема 3I жгута I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.
10. Измерьте сопротивление между массой и клеммой № 1 разъема 3I жгута I. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки.
11. Подсоедините разъем 1F жгута F к разъему АВ12.
12. Рассоедините разъем АВ13 электропроводки датчика левой передней подушки безопасности и подсоедините к нему разъем 1Н диагностического жгута Н.
13. Измерьте сопротивление между клеммой № 3 разъема 3F жгута F и клеммой № 5 разъема 3Н жгута Н. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика левой передней подушки безопасности.
14. Измерьте сопротивление между клеммой № 4 разъема 3F жгута F и клеммой № 6 разъема 3Н жгута Н. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика левой передней подушки безопасности.
15. Измерьте сопротивление между массой и клеммой № 3 разъема 3F жгута F. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика левой передней подушки безопасности.
16. Измерьте сопротивление между массой и клеммой № 4 разъема 3F жгута F. Если результат измерения составляет более 10 кОм, переходите к следующему этапу проверки, в противном случае замените электропроводку датчика левой передней подушки безопасности.
17. Измерьте сопротивление между клеммами №№ 3 и 4 разъема 3Н жгута Н. Если результат измерения составляет 750 ÷ 1000 кОм, переходите к следующему этапу проверки, в противном случае замените датчик левой передней подушки безопасности (см. Раздел Снятие и установка компонентов SRS).
18. Измерьте сопротивление между массой и клеммой № 3 разъема 3Н жгута Н. Если результат измерения составляет менее 10 кОм, переходите к следующему этапу проверки, в противном случае замените датчик левой передней подушки безопасности (см. Раздел Снятие и установка компонентов SRS).
19. Измерьте сопротивление между массой и клеммой № 4 разъема 3Н жгута Н. Если результат измерения составляет менее 10 кОм, очистите память блока самодиагностики (см. выше) и повторите проверку, в противном случае замените датчик левой передней подушки безопасности (см. Раздел Снятие и установка компонентов SRS).

Диагностический код 41

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините расположенные под правым передним сиденьем разъемы АВ24 и АВ25 электропроводки модуля правой боковой подушки безопасности. Подключите к разъему А24 разъем 1F диагностического жгута F.
6. Подключите к разъему 2F жгута F резистор подушки безопасности.
7. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG не загорится, переходите к следующему этапу проверки, в противном случае замените модуль правой боковой подушки безопасности.
8. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

9. Отсоедините от жгута F резистор подушки безопасности.
10. Рассоедините разъем АВ18 (правый) жгута электропроводки ECU SRS и подсоедините к нему разъем 1I диагностического жгута I.
11. Измерьте сопротивление между клеммой № 3 разъема 3F жгута F и клеммой № 7 разъема 3I жгута I. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.
12. Измерьте сопротивление между клеммой № 4 разъема 3F жгута F и клеммой № 9 разъема 3I жгута I. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.
13. Измерьте сопротивление между клеммами №№ 7 и 9 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.
14. Измерьте сопротивление между клеммами №№ 3 и 4 разъема 3F жгута F. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.
15. Измерьте сопротивление между массой и клеммой № 3 разъема 3F жгута F. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности.
16. Измерьте сопротивление между массой и клеммой № 4 разъема 3F жгута F. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности.
17. Измерьте сопротивление между массой и клеммой № 7 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности.
18. Измерьте сопротивление между массой и клеммой № 9 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, замените ECU SRS, в противном случае замените электропроводку правой боковой подушки безопасности.

Диагностический код 42

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините расположенные под левым передним сиденьем разъемы АВ19 и АВ20 электропроводки модуля левой боковой подушки безопасности. Подключите к разъему А19 разъем 1F диагностического жгута F.
6. Подключите к разъему 2F жгута F резистор подушки безопасности.
7. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG не загорится, переходите к следующему этапу проверки, в противном случае замените модуль левой боковой подушки безопасности.
8. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

9. Отсоедините от жгута F резистор подушки безопасности.
10. Рассоедините разъем АВ17 (левый) жгута электропроводки ECU SRS и подсоедините к нему разъем 1I диагностического жгута I.
11. Измерьте сопротивление между клеммой № 3 разъема 3F жгута F и клеммой № 12 разъема 3I жгута I. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
12. Измерьте сопротивление между клеммой № 4 разъема 3F жгута F и клеммой № 10 разъема 3I жгута I. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
13. Измерьте сопротивление между клеммами №№ 10 и 12 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
14. Измерьте сопротивление между клеммами №№ 3 и 4 разъема 3F жгута F. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
15. Измерьте сопротивление между массой и клеммой № 3 разъема 3F жгута F. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности.
16. Измерьте сопротивление между массой и клеммой № 4 разъема 3F жгута F. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности.
17. Измерьте сопротивление между массой и клеммой № 10 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности.
18. Измерьте сопротивление между массой и клеммой № 12 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, замените ECU SRS, в противном случае замените электропроводку левой боковой подушки безопасности.

Диагностический код 45

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините расположенные под правым передним сиденьем разъемы АВ24 и АВ25 электропроводки модуля правой боковой подушки безопасности. Подключите к разъему А24 разъем 1F диагностического жгута F.
6. Подключите к разъему 2F жгута F резистор подушки безопасности.
7. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG не загорится, переходите к следующему этапу проверки, в противном случае замените модуль правой боковой подушки безопасности.
8. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

9. Отсоедините от жгута F резистор подушки безопасности.
10. Рассоедините разъем АВ18 (правый) жгута электропроводки ECU SRS и подсоедините к нему разъем 1I диагностического жгута I.
11. Подсоедините отрицательный провод к батарее и включите зажигание (двигатель не запускайте).
12. Измерьте напряжение между массой и клеммой № 7 разъема 3I жгута I. Если результат измерения составляет более 1 В, переходите к следующему этапу проверки, в противном случае замените ECU ABS (см. Раздел Снятие и установка компонентов SRS).
13. Измерьте напряжение между массой и клеммой № 8 [9 ?] разъема 3I жгута I. Если результат измерения составляет менее 1 В, замените ECU ABS (см. Раздел Снятие и установка компонентов SRS) в противном случае замените электропроводку модуля правой боковой подушки безопасности.

Диагностический код 46

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините расположенные под левым передним сиденьем разъемы АВ19 и АВ20 электропроводки модуля левой боковой подушки безопасности. Подключите к разъему А19 разъем 1F диагностического жгута F.
6. Подключите к разъему 2F жгута F резистор подушки безопасности.
7. Подсоедините отрицательный провод к батарее и включите зажигание. Если контрольная лампа SRS/AIR BAG не загорится, переходите к следующему этапу проверки, в противном случае замените модуль левой боковой подушки безопасности.
8. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

9. Отсоедините от жгута F резистор подушки безопасности.
10. Рассоедините разъем АВ17 (левый) жгута электропроводки ECU SRS и подсоедините к нему разъем 1I диагностического жгута I.
11. Подсоедините отрицательный провод к батарее и включите зажигание (двигатель не запускайте).
12. Измерьте напряжение между массой и клеммой № 10 разъема 3I жгута I. Если результат измерения составляет более 1 В, переходите к следующему этапу проверки, в противном случае замените ECU ABS (см. Раздел Снятие и установка компонентов SRS).
13. Измерьте напряжение между массой и клеммой № 12 разъема 3I жгута I. Если результат измерения составляет менее 1 В, замените ECU ABS (см. Раздел Снятие и установка компонентов SRS) в противном случае замените электропроводку модуля левой боковой подушки безопасности.

Диагностический код 51

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините разъем АВ18 (правый) жгута электропроводки ECU SRS и подсоедините к нему разъем 1I диагностического жгута I.
6. Рассоедините разъем АВ28 электропроводки датчика правой боковой подушки безопасности и подсоедините к нему разъем 1G диагностического жгута G.
7. Измерьте сопротивление между клеммой № 17 разъема 3I жгута I и клеммой № 2 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.
8. Измерьте сопротивление между клеммой № 19 разъема 3I жгута I и клеммой № 5 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.
9. Измерьте сопротивление между клеммой № 18 разъема 3I жгута I и клеммой № 1 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.
10. Измерьте сопротивление между клеммой № 20 разъема 3I жгута I и клеммой № 4 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности SRS.

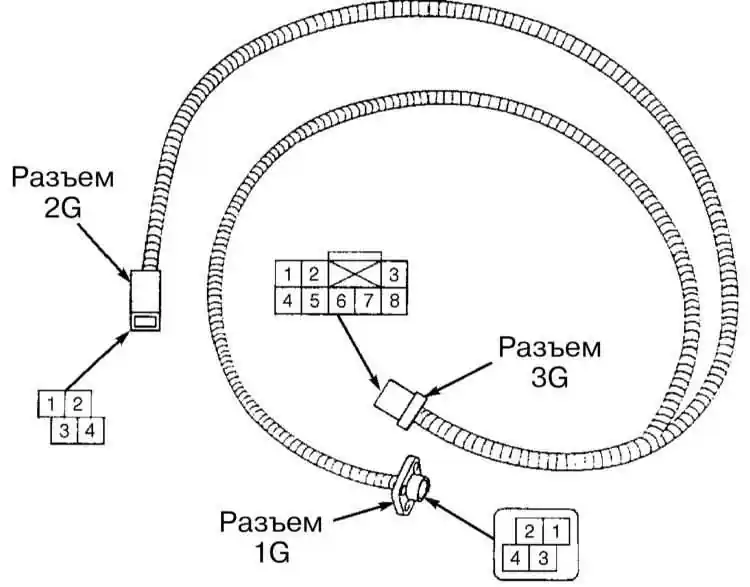

11. Измерьте сопротивление между массой и клеммой № 2 разъема 3G жгута G. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности.
12. Измерьте сопротивление между массой и клеммой № 5 разъема 3G жгута G. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности.
13. Измерьте сопротивление между массой и клеммой № 17 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку правой боковой подушки безопасности.
14. Измерьте сопротивление между массой и клеммой № 19 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, замените датчик правой боковой подушки безопасности (см. Раздел Снятие и установка компонентов SRS) в противном случае замените электропроводку правой боковой подушки безопасности.

Диагностический код 52

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите нижнюю секцию отделки панели приборов.
3. Рассоедините контактные разъемы электропроводки кабельного барабана АВ3 и АВ8.
4. Снимите вещевой ящик и рассоедините контактные разъемы АВ9 и АВ10 модуля пассажирской подушки безопасности.
5. Рассоедините разъем АВ17 (левый) жгута электропроводки ECU SRS и подсоедините к нему разъем 1I диагностического жгута I.
6. Рассоедините разъем АВ23 электропроводки датчика левой боковой подушки безопасности и подсоедините к нему разъем 1G диагностического жгута G.
7. Измерьте сопротивление между клеммой № 14 разъема 3I жгута I и клеммой № 5 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
8. Измерьте сопротивление между клеммой № 16 разъема 3I жгута I и клеммой № 2 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
9. Измерьте сопротивление между клеммой № 15 разъема 3I жгута I и клеммой № 1 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
10. Измерьте сопротивление между клеммой № 5 разъема 3I жгута I и клеммой № 4 разъема 3G жгута G. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности SRS.
11. Измерьте сопротивление между массой и клеммой № 2 разъема 3G жгута G. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности.
12. Измерьте сопротивление между массой и клеммой № 5 разъема 3G жгута G. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности.
13. Измерьте сопротивление между массой и клеммой № 14 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, переходите к следующему этапу проверки, в противном случае замените электропроводку левой боковой подушки безопасности.
14. Измерьте сопротивление между массой и клеммой № 16 разъема 3I жгута I. Если результат измерения составляет более 10 МОм, замените датчик левой боковой подушки безопасности (см. Раздел Снятие и установка компонентов SRS) в противном случае замените электропроводку левой боковой подушки безопасности.

Диагностический код 53

Присутствие в памяти блока самодиагностики кода 53 означает необходимость выполнения замены датчика правой боковой подушки безопасности (см. Раздел Снятие и установка компонентов SRS). В заключение не забудьте активировать SRS и проверить исправность ее функционирования по срабатыванию контрольной лампы (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Диагностический код 54

Присутствие в памяти блока самодиагностики кода 54 означает необходимость выполнения замены датчика левой боковой подушки безопасности (см. Раздел Снятие и установка компонентов SRS). В заключение не забудьте активировать SRS и проверить исправность ее функционирования по срабатыванию контрольной лампы (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Диагностический код 55

Присутствие в памяти блока самодиагностики кода 55 означает необходимость выполнения замены спинки переднего сиденья со сработавшим модулем боковой подушки безопасности. В заключение не забудьте активировать SRS и проверить исправность ее функционирования по срабатыванию контрольной лампы (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Контрольная лампа SRS не отключается

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите переднюю накладку порога водительской двери.
3. Проверьте надежность фиксации контактных разъемов АВ1 и В31. В случае необходимости произведите соответствующие исправления.
4. Удостоверившись, что контакт в данных разъемах не нарушен, переходите к следующему этапу проверки.
5. Удостоверьтесь, что зажигание выключено. Подсоедините к кузовному разъему В31 разъем 1А диагностического жгута А (см. выше).
6. Подсоедините отрицательный провод к батарее и включите зажигание (двигатель не запускайте).
7. Соедините между собой разъемы 3А и 4А жгута А, - если контрольная лампа SRS не срабатывает, переходите к следующему этапу проверки, в противном случае, пропустите выполнение процедуры изложенной выше.
8. Внимательно изучите состояние кузовной электропроводки (включая цепи осветительных приборов). Устраните выявленные неполадки. Если электропроводка в порядке, замените контрольную лампу SRS и/или печатную плату комбинации приборов.
9. Рассоедините центральный контактный разъем АВ6 ECU SRS и внимательно изучите его состояние. Устраните выявленные неполадки. Если разъем в порядке, переходите к следующему этапу проверки.
10. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

11. Восстановите исходное подключение разъемов АВ1 и В31 под передней накладкой порога водительской двери.
12. Снимите нижнюю секцию отделки панели приборов и рассоедините разъемы АВ3 и АВ8 кабельного барабана.
13. Рассоедините центральный разъем АВ6 ECU SRS и подключите к нему разъем 1I диагностического жгута I (см. выше).
14. Подсоедините отрицательный провод к батарее и включите зажигание.
15. Соедините между собой разъемы 4I и 5I жгута I, при срабатывании контрольной лампы SRS переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.

После устранения проблемы не забудьте рассоединить разъемы 4I и 5I.

16. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

17. Рассоедините разъем АВ1 от В31 и подключите к нему разъем 1А диагностического жгута А.
18. Измерьте сопротивление между массой и клеммой № 17 разъема 5А жгута А. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае проверьте качество кузовного заземления.
19. Измерьте сопротивление между массой и клеммой № 18 разъема 5А жгута А. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае проверьте качество кузовного заземления.
20. Восстановите исходное подключение разъемов АВ1 и В31 под передней накладкой порога водительской двери.
21. Рассоедините разъем АВ6 ECU SRS и подключите к нему разъем 1I диагностического жгута I.
22. Измерьте сопротивление между массой и клеммой № 9 разъема 2I жгута I. Если результат измерения составляет менее 10 Ом, переходите к следующему этапу проверки, в противном случае замените главный жгут электропроводки SRS.
23. Измерьте сопротивление между массой и клеммой № 10 разъема 2I жгута I. Если результат измерения составляет менее 10 Ом, замените ECU SRS, в противном случае замените главный жгут электропроводки SRS.

Контрольная лампа SRS не включается

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Проверьте состояние предохранителя № 5 в главном монтажном блоке перегоревший предохранитель замените.
3. Включите зажигание (двигатель не запускайте) и проверьте исправность функционирования прочих контрольных ламп комбинации приборов. Если все лампы, кроме лампы SRS функционируют нормально, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки печатной платы, произведите необходимый восстановительный ремонт.
4. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

5. Отсоедините 7-контактный желтого цвета разъем АВ1 от разъема В31 кузовного жгута электропроводки (разъемы находятся под передней накладкой порога водительской двери ).
6. Подсоедините отрицательный провод к батарее и включите зажигание, - при исправном срабатывании контрольной лампы переходите к следующему этапу проверки, в противном случае замените лампу/печатную плату комбинации приборов. Выключите зажигание и отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Выждите не менее 20 секунд.

7. Восстановите исходное подключение разъемов АВ1 и В31 под передней накладкой порога водительской двери.
8. Снимите нижнюю секцию отделки панели приборов и рассоедините разъемы АВ3 и АВ8 кабельного барабана.
9. Рассоедините центральный разъем АВ6 ECU SRS.
10. Подсоедините отрицательный провод к батарее и включите зажигание, - при исправном срабатывании контрольной лампы замените ECU SRS, в противном случае замените главный жгут электропроводки SRS.
11. Восстановите исходное подключение всех компонентов и активируйте SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Контрольная лампа SRS высвечивает ложный диагностический код

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально оцените состояние компонентов цепи, соответствующей высвечиваемому ложному коду (см. таблицу кодов выше). Особое внимание обращайте внимание на надежность затягивания крепежа компонентов и фиксации контактных разъемов. Дефектные компоненты замените.
2. Подергайте подозреваемые компоненты и их контактные разъемы на предмет выявления нестабильного нарушения контактов. Для проверки модуля водительской подушки безопасности и кабельного барабана повращайте рулевое колесо.

Не следует одновременно проверять ECU SRS и датчики передних подушек безопасности! Замените дефектные компоненты.

3. Для проверки влагозащищенности компонентов SRS слегка разбрызгайте воду на кузовные поверхности в районе их установки (старайтесь не допускать прямого попадания влаги на компоненты SRS).
4. Осмотрите салон на наличие признаков попадания влаги.
5. Подергайте предохранитель № 11 (см. выше), ECU SRS, кузовной и главный жгуты электропроводки. Замените выявленные дефектные компоненты.
6. Повторите проверку влагозащищенности компонентов.
7. Проверьте исправность срабатывания контрольной лампы SRS при включении зажигания (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
