15.1.3.6. Установка коробки передач

Для установки выполните процедуру снятия в обратной последовательности, обращая внимание на следующее:

Соблюдайте значения момента затяжки, приведенные ниже.
  • Момент затяжки:

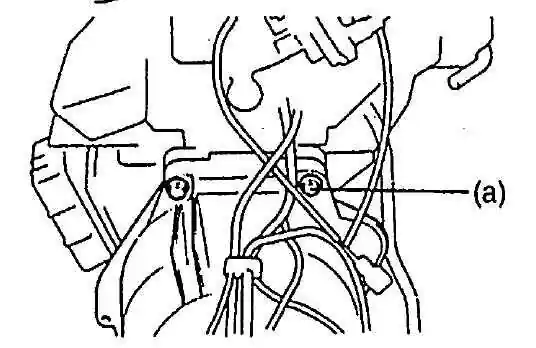

    • (a): 85 Н•м (8.5 кг-м, 61.5 фунтов-фут)

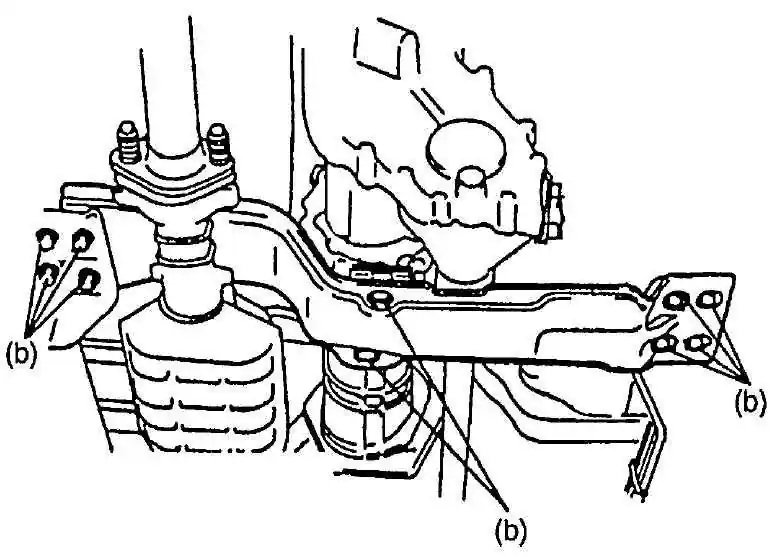

    • (b): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите выхлопные трубы №1 и №2, как описано в Главе Система выпуска, в Разделе Компоненты.
  2. Надежно установите каждый зажим для проводов, шланга и кабеля.
  3. Надежно установите зажим для кожухов рычага переключения.
  4. После установки рабочего цилиндра сцепления проверьте свободный ход педали сцепления, как описано в Главе Сцепление, в Разделе Свободный ход педали сцепления.
  5. Залейте в коробку передач масло для коробки передач, как описано в данной Главе, в Разделе Масло для коробки передач.
  6. Залейте в передачу масло для шестерни передачи, как описано в Главе Передача, в Разделе Масло раздаточной коробки.
  7. Присоедините батарею и проверьте работу двигателя, сцепления и коробки передач.
  8. Установите карданный вал, как описано в Главе Карданные валы, в Разделе Карданный вал.
