13.15. Снятие, установка и регулировка дверей

Снятие и установка

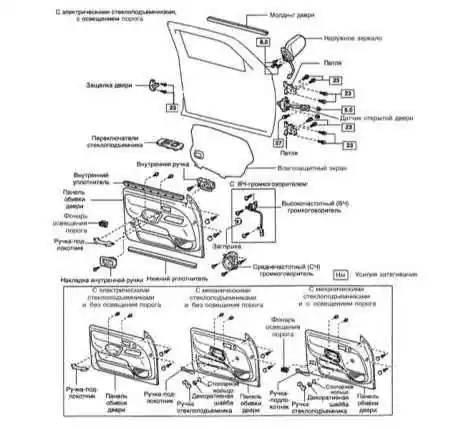

Передняя дверь и ее компоненты


Двери автомобиля имеют значительный вес, поэтому разумно будет заручиться помощью ассистента.


Во избежание получения порезов рук о края технологических окон в дверной раме работайте в перчатках!


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите панель внутренней обивки и пленочный влагозащитный экран (см. Раздел Снятие и установка панелей внутренней обивки дверей). При соответствующей комплектации рассоедините контактные разъемы и высвободите из промежуточных фиксаторов электропроводку расположенных внутри дверной рамы исполнительных устройств.

Предварительно имеет смысл промаркировать отсоединяемые провода.

3. Откройте дверь до упора и подоприте ее домкратом, либо деревянными блоками.

Во избежание повреждения ЛКП проложите между головкой домкрата и краем двери слой ветоши.

4. Обведите петельные планки маркером, пометив их положение на кузовном элементе. Выверните крепежные болты (обратитесь к иллюстрации выше) и с помощью ассистента аккуратно снимите дверную сборку с автомобиля. Если замене подлежит только дверь, снимать петли со стойки не следует.
5. Установка производится в обратном порядке, проследите за совмещением нанесенных в процессе демонтажа посадочных меток. В случае необходимости произведите регулировку.
6. Прочно затяните крепежные болты петельных планок.

Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировка положения двери в плоскости проема осуществляется посредством смещения петель относительно кузова. Для этого необходимо ослабить болты крепления петель к стойке.
2. Регулировка выступа двери из кузова осуществляется посредством смещения двери относительно петель. Для этого необходимо ослабить болты крепления двери к петлям.
3. Исправного срабатывания запорного механизма после установки двери можно добиться путем корректировки положения ударника замка в вертикальном направлении. Для оценки величины смещения обведите пластину основания ударника маркером. Ослабьте крепеж и произведите необходимую регулировку, защелка должна входить в зацепление с центральной частью ударника. В заключение отрегулируйте положение ударника в горизонтальном направлении, закрытая дверь должна оказываться заподлицо с поверхностью стойки/панели заднего крыла и исправно при этом запираться.
