13.25. Снятие и установка отделочных и главной секций панели приборов

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

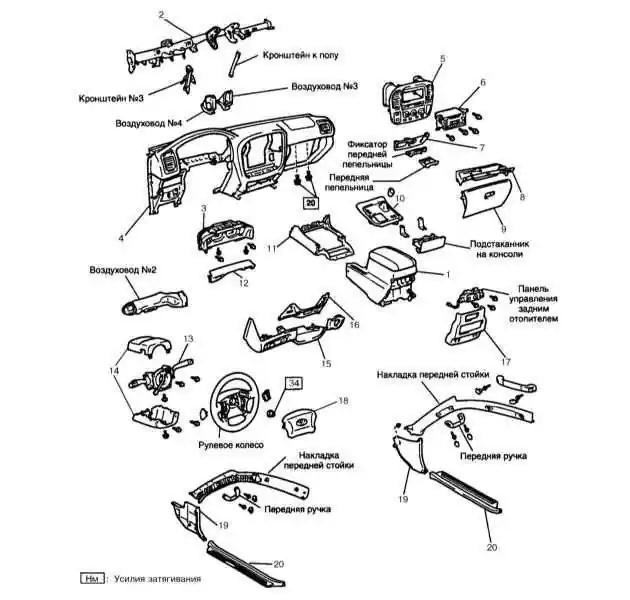

Конструкция панели приборов


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отключите подушки безопасности (см. Бортовое электрооборудование).
3. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
4. Снимите кожух рулевой колонки (см. Раздел Снятие и установка кожуха рулевой колонки).
5. Оклейте защитной пленкой накладки передних стоек (обратитесь к иллюстрации выше), это защитит их при снятии.
6. Снимите ручки открытия капота и лючка топливного бака.
7. Снимите крышку блока предохранителей.
8. Отдайте крепеж нижней центральной крышки и снимите ее.
9. Отсоедините воздуховод №2.
10. Отдайте крепеж разъема DLC №3 и блока предохранителей.
11. Снимите нижнюю панель №1.
12. Снимите накладку комбинации приборов и снимите комбинацию приборов.
13. Снимите нижнюю накладку центральной секции отделки панели приборов вместе с часами.
14. Обмотав отвертку изолентой, отцепите 2 защелки и снимите подстаканник.
15. Снимите пепельницу.
16. Отдайте крепеж центральной секция отделки панели приборов с панелью управления отопителем и отсоедините проводку.
17. Выверните винты крепления панели управления задним отопителем.
18. Снимите магнитолу, крышку вещевого ящика, панель громкоговорителя и громкоговоритель, переднюю и заднюю секции центральной консоли.
19. Отверните 5 винтов и 9 болтов крепления главной секции панели приборов.
20. Снимите усилительную штангу, кронштейн и главную секцию панели приборов.
21. Установка производится в обратном порядке.
