12.13.2.5. Проверка датчика Холла

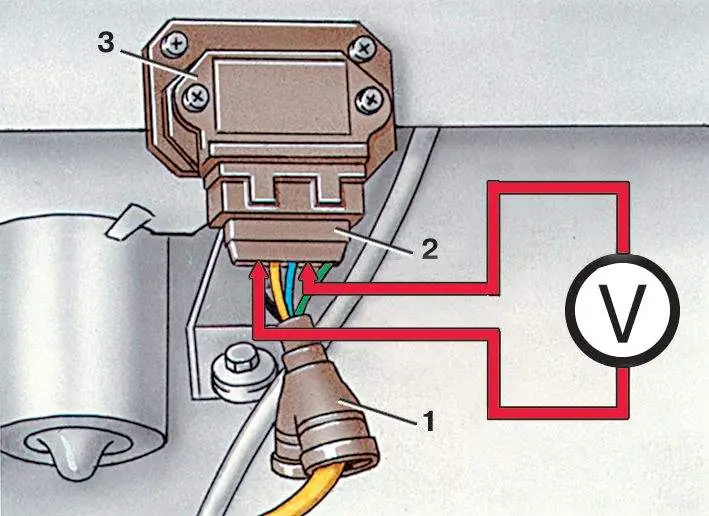

Проверка напряжения на контактах 3 и 6 блока управления

 1 – защитный чехол;

2 – соединительная колодка;

3 – блок управления

Датчик Холла проверяют при исправных катушке зажигания и блоке управления и температуре окружающего воздуха от 0 до 40° С.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить от распределителя зажигания центральный провод и замкнуть его на «массу».
2. Стянуть резиновый чехол 1 и подсоединить вольтметр к контактам 6 и 3, как показано на рисунке.
3. Включить зажигание и, медленно поворачивая коленвал, наблюдать за показаниями вольтметра. Они должны колебаться от 0 до 2 В. Если при вращении коленвала показания вольтметра не изменяются, значит датчик Холла неисправен и следует заменить распределитель зажигания.
