4.3. Проверка регулировки давления наддува

Проверка электромагнитного клапана ограничения давления наддува

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Прокладка шланга: вначале проверьте, правильно ли подключены к клапану все шланги.
  2. Отсоедините разъем клапана.
  3. Подключите точный омметр к обоим контактам разъема клапана.
  4. Омметр должен показать 25–35 Ом, в ином случае электромагнитный клапан ограничения давления наддува неисправен.
  5. Подача напряжения: подключите вольтметр к контакту 1 отсоединенного разъема и к «массе».
  6. Приведите в действие стартер: вольтметр должен показать напряжение аккумулятора, в ином случае нарушена проводимость в проводах или неисправно реле топливного насоса.

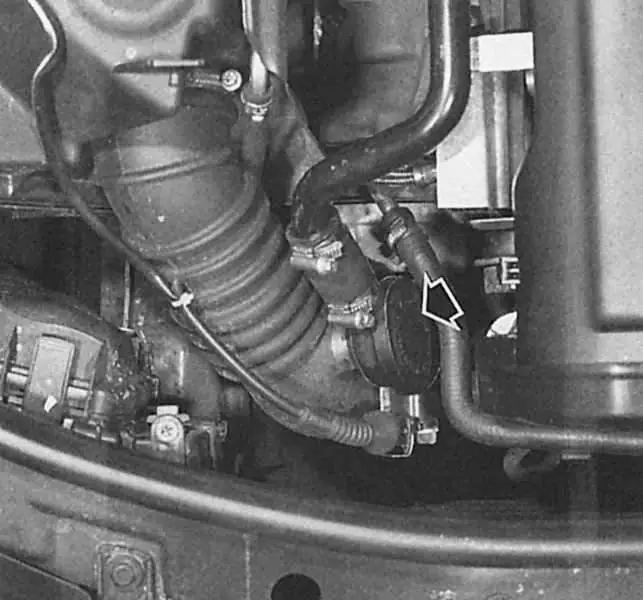

Стрелкой показан клапан ограничения давления вентиляции картера.

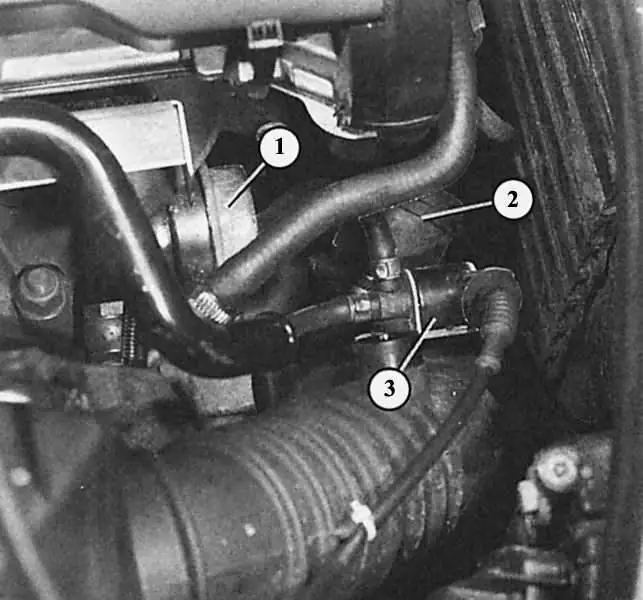

Под упомянутым клапаном ограничения давления вы видите следующие детали: 1 – вакуумная коробка клапана регулировки давления наддува; 2 – клапан отключения тяги; 3 – электромагнитный клапан ограничения давления наддува.
