11.8. Снятие и установка выключателя стоп-сигнала

Выключатель стоп-сигнала находится в опоре педали. При нажатии педали тормоза посредством выключателя загорается стоп-сигнал. Кроме того, выключатель стоп-сигнала служит датчиком для блока управления ABS/EDS. Поэтому особое значение имеет правильная работа и регулировка выключателя стоп-сигнала.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

Выключатель стоп-сигнала может устанавливаться только один раз. После снятия его необходимо заменять.

  1. Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.

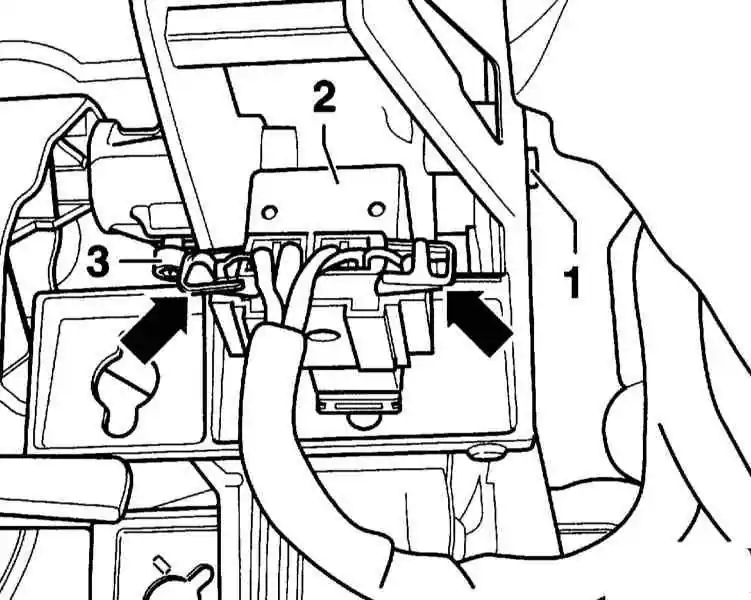

  1. Сожмите штекер (2) по направлению стрелки и рассоедините соединение.

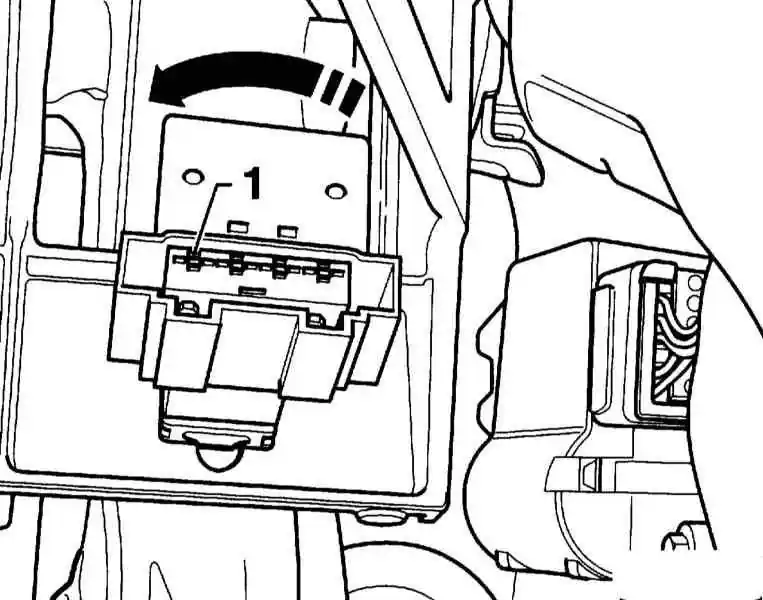

  1. Поверните выключатель стоп-сигнала на 45° влево и тем самым освободите его. Выньте выключатель стоп-сигнала.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. У нового выключателя стоп-сигнала полностью выньте толкатель (стрелка на сопроводительной иллюстрации).

Во время установки не нажимайте на педаль тормоза.

  1. Вставьте выключатель своими стопорными планками (1) и (2) в пазы опоры педали и зафиксируйте, повернув вправо на 45°. Положение выключателя должно быть надежным. При установке выключателя толкатель сам занимает правильное положение.
  1. Зафиксируйте штекер выключателя стоп-сигнала, проверьте работу выключателя.
  1. Установите на место карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.
