9.1.9. Выжимной подшипник и рычаг

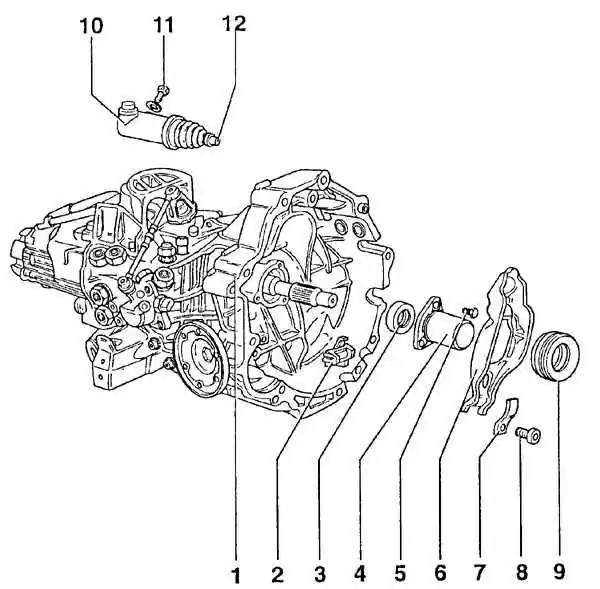

Элементы механизма выключения сцепления (коробка передач 01Е)
1. Коробка передач
2. промежуточное крепление
3. Сальник
4. Направляющая втулка
5. Болт
 6. Рычаг выключения сцепления
7. Пружина
8. Болт
9. Выжимной подшипник

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите коробку передач.

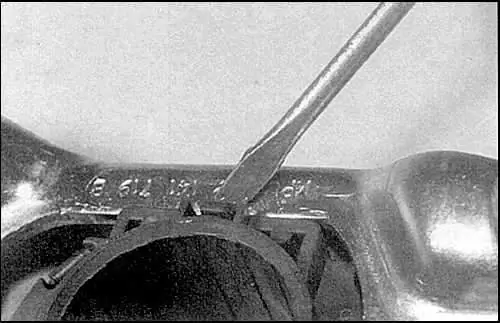

2. Снимите рычаг выключения сцепления с шаровой опоры. На коробке передач 012 отожмите пружинный зажим и снимите рычаг с опоры.
3. Снимите подшипник с рычага (коробка передач 012).

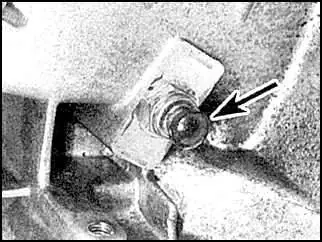

4. На моделях с коробкой передач 01Е открутите крепежный болт и снимите упругую пластину. Снимите подшипник и рычаг.

Осмотр

Проверьте легкость вращения подшипника. Замените подшипник, если он изношен.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте шаровую опору и шарнир рычага выключения сцепления медной смазкой. Смажьте выжимной подшипник.

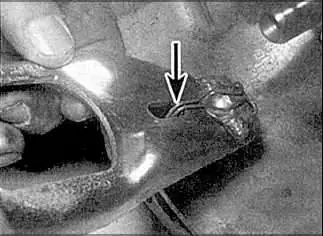

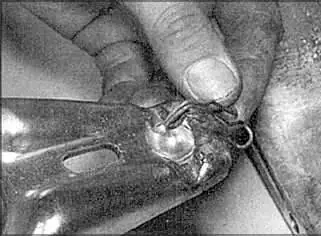

2. На коробке передач 012 установите пружину на рычаг выключения сцепления и вставьте пружину в отверстие.

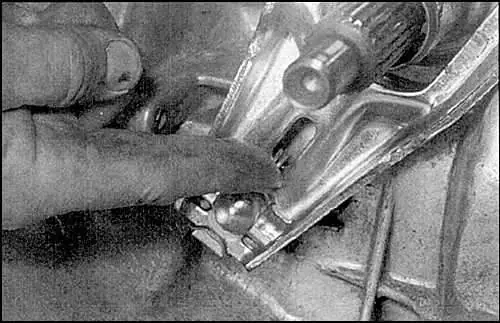

3. Установите рычаг и подшипник на место. Затяните крепежный болт. Установите рычаг на шаровую опору так, чтобы пружинный зажим зафиксировал рычаг.
4. На моделях с коробкой передач 01Е установите промежуточное крепление на рычаг, затем установите рычаг и подшипник на место. Затяните крепежный болт.
