4.4.12. Снятие и установка выпускных коллекторов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите защиту картера.
  2. Снимите мешающие компоненты системы выпуска ОГ (см. Главу Системы питания и выпуска отработавших газов).
  3. Снимите левый термозащитный экран.

Левые коллекторы

 ПОРЯДОК ВЫПОЛНЕНИЯ

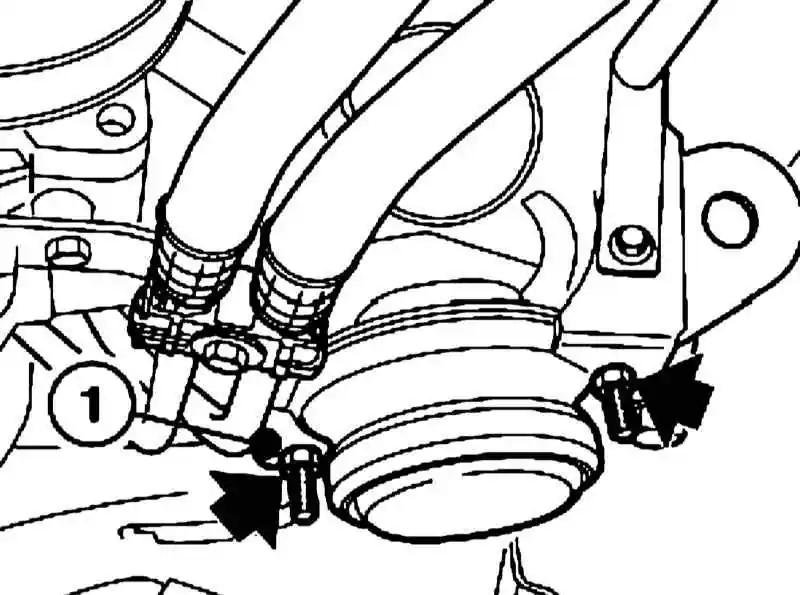

  1. Отдайте примерно на 8 мм гайки на левой опоре двигателя.
  1. Снимите верхнюю крышку двигателя.

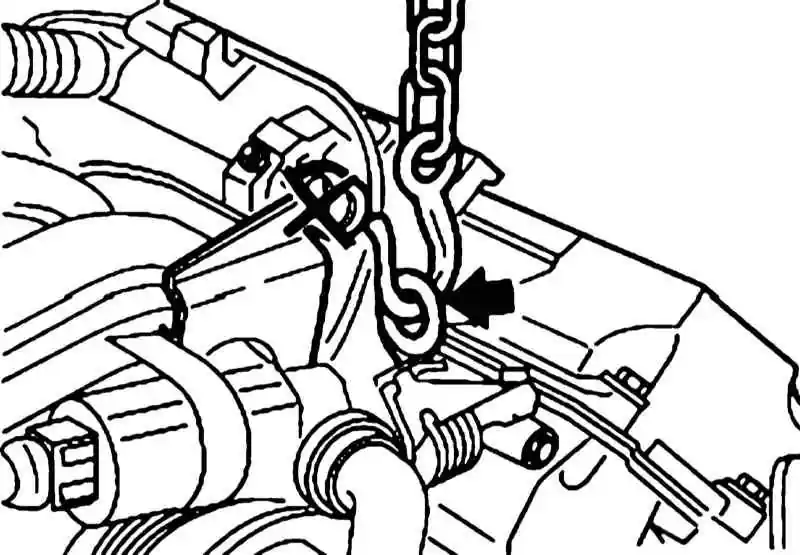

  1. При помощи специального подъемного приспособления вывесьте двигатель за переднюю подъемную проушину примерно на 6 ÷ 8 мм.

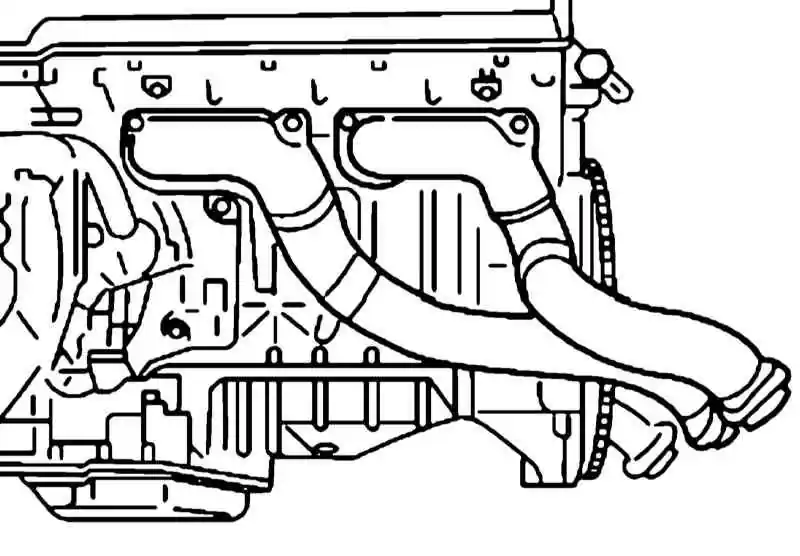

  1. Выверните болты крепления обоих выпускных коллекторов и снимите сначала передний, а заем – задний коллектор по направлению вниз.
  1. Установка производится в обратном порядке. Используйте новые прокладки и гайки; резьбу шпилек смажьте медной пастой «CRC».

Правые коллекторы

 ПОРЯДОК ВЫПОЛНЕНИЯ

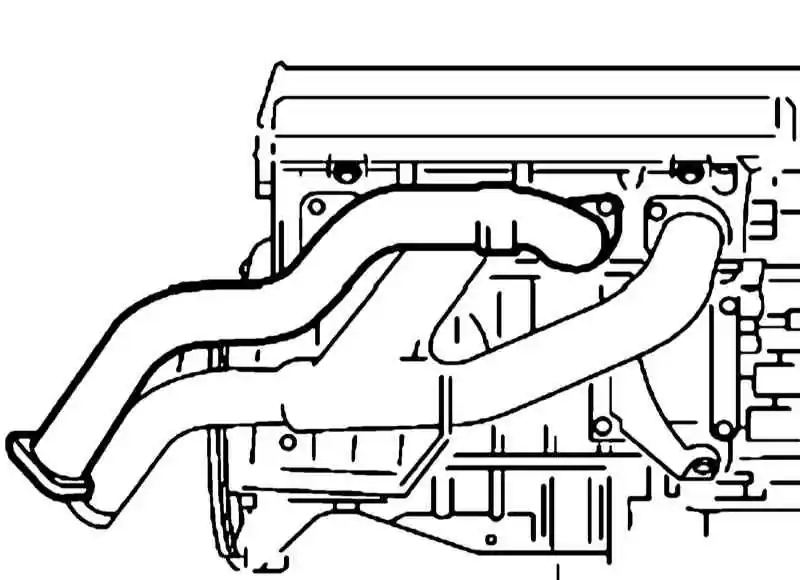

  1. Выверните болты крепления обоих выпускных коллекторов и снимите сначала задний, а заем – передний коллектор по направлению вниз.
  1. Установка производится в обратном порядке. Используйте новые прокладки и гайки; резьбу шпилек смажьте медной пастой «CRC».
